Audi A4 B6 (2000-2006) – schéma de la boîte à fusibles
Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Fusible de l’allume-cigare (prise de courant) dans l’Audi A4 B6 (2000-2006) Le fusible 33 est dans la boîte à fusibles.
Boîte à fusibles dans le compartiment moteur
Type 1
| 1 | Relais de la pompe de refroidissement du moteur (V6) (si installé) |
| 2 | Relais du système de transmission (Multitronic) |
| 3 | Relais de la pompe d’injection d’air secondaire (AIR) |
| 4 | Module de commande du moteur de la pompe de refroidissement du moteur (AMM/BDV) (si installé) |
| 5 | Interrupteur de verrouillage du démarreur (MT) (si installé) |
| F1 | (15A) Gestion du moteur, interrupteur BPP |
| F2 | (40A) Pompe d’injection d’air secondaire (AIR) (si présente) |
| F3 | (15A) Transmission automatique (AT) (AT/Multitronic à 6 rapports) |
Schéma de la boîte à fusibles
Type 2
| 1 | Relais de la pompe à propergol |
| 2 | Relais du système de transmission (Multitronic) |
| 3 | Relais de bougie de préchauffage |
| 4 | Relais de commande du moteur (EC) |
| 5 | Interrupteur de verrouillage du moteur du démarreur ;
Relais de feux de recul (Multitronic). |
| F1 | (15A) Gestion du moteur, interrupteur BPP |
| F2 | (60A/80A) Bougies de préchauffage |
| F3 | (15A) Transmission automatique (AT) (AT/Multitronic à 6 rapports) |
| F4 | (60A) Bougies de préchauffage |

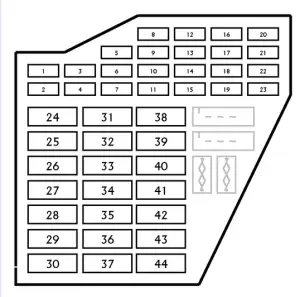

Audi A4 (B6) boîte à fusibles de l’habitacle
Emplacement de la boîte à fusibles
La boîte à fusibles de l’Audi A4 B6 est située sur le côté gauche du tableau de bord :
Pour y accéder, ouvrez la porte latérale gauche et retirez le couvercle latéral du tableau de bord en appuyant dessus.
| F1 | (10A) Climatisation (AC) |
| F2 | (5A) Lampes de jambe ;
Lampe de boîte à gants. |
| F3 | (5A) Gicleurs de lave-glace chauffants |
| F4 | (5A) Module de commande du ventilateur de refroidissement du moteur |
| F5 | (10A) Transmission automatique (AT) ;
Capteur de pression et de température de l’huile moteur ; Sièges arrière chauffants ; Système de navigation ; Téléphone. |
| F6 | (5A) Climatisation (AC) |
| F7 | (10A) Système de freinage antiblocage (ABS) ;
Interrupteur BPP ; Commutateur CPP. |
| F8 | (5A) Téléphone/Télématique |
| F9 | (10A) Pompe de servofrein à dépression (si installée) |
| F10 | (10A) Réglage des phares |
| F11 | (10A) Transmission automatique (AT) -2001 |
| F12 | (10A) Connecteur de liaison de données (DLC) |
| F13 | (10A) Module de commande des fonctions de la colonne de direction |
| F14 | (10A) Feux de stop |
| F15 | (10A) Tableau de bord ;
Système de navigation. |
| F 16 | (5A) Ouvre-porte de garage |
| F17 | (10A) Aide au stationnement |
| F18 | – |
| F19 | (15A) Phares antibrouillard avant ;
Feux antibrouillard arrière. |
| F20 | (15A) Réflecteur latéral droit – feux de croisement, réglage des phares |
| F21 | (15A) Réflecteur gauche – feux de croisement, réglage des phares |
| F22 | (15A) Module de contrôle des fonctions de la porte, avant gauche ;
Module de commande de la fonction de porte, arrière gauche (^2001). |
| F23 | (15A) Module de contrôle des fonctions de la porte, avant droit ;
Module de commande des fonctions de la porte, arrière droite (^2001). |
| F24 | (20A/30A) Module de commande multifonctionnel 2-compatible avec les équipements |
| F25 | (30A) Moteur du ventilateur et du chauffage de la climatisation |
| F26 | (30A) Lunette arrière chauffante |
| F27 | (30A) Module de commande de la remorque |
| F28 | (20A) Pompe à carburant ;
Pompe d’appoint de carburant. |
| F29 | (20A) Gestion du moteur – Essence |
| F30 | (20A) Toit ouvrant |
| F31 | (15A) Rétroviseur intérieur anti-éblouissement ;
Transmission automatique (AT) ; Connecteur de liaison de données (DLC) ; Gestion du moteur ; Feux de recul. |
| F32 | (20A) Gestion du moteur – Essence |
| F33 | (15A) Allume-cigarette |
| F34 | (15A) Gestion du moteur – Essence |
| F35 | (30A) Connecteur d’accessoires |
| F36 | (30A) Module de commande multifonctionnel 1 ;
Les lave-glaces et les essuie-glaces. |
| F37 | (20A/25A) Module de commande multifonctionnel 1 ;
Rondelles de phares. |
| F38 | (15A/30A) Système d’alarme ;
Ouverture du couvercle du coffre/du hayon arrière ; Unité de commande multifonctionnelle 2 équipement de confort. |
| F39 | (20A/30A) Système audio ;
Système de navigation. |
| F40 | (25A) Klaxon |
| F41 | (30A) chauffage auxiliaire (2003^) |
| F42 | (25A) Système de freinage antiblocage (ABS) ;
Programme électronique de stabilité (ESP). |
| F43 | (15A) Gestion du moteur – Essence |
| F44 | (30A) Sièges chauffants ;
Volant chauffant. |
Boîte à relais Audi A4 (B6).
| 1 | Relais de la pompe à carburant – essence |
| 2 | Module de commande de la direction assistée (Servotronic) (si le véhicule en est équipé) |
| 3 | Klaxon relais à double son |
| 4 | Relais de la pompe à vide du servo-frein (si installé) |
| 5 | |
| 6 | Relais du circuit auxiliaire d’allumage |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Interrupteur de l’obturateur arrière |
| F3 | |
| F4 | (30A) Commutateur de lève-vitre électrique – arrière |
| F5 | (10A) Réglage électrique du support lombaire des sièges |
| F6 | (30A) Interrupteur électrique de pare-brise |
| F7 | (30A) Prise pour remorque |
Boîte à relais.
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Module de contrôle de l’alarme taxi 3 – kit mains libres |
| F1 | – |
| F2 | Équipement auxiliaire |
| F3 | – |
| F4 | – |
| F5 | (50A) Système de freinage antiblocage (ABS) |
| F6 | (40A/60A) Module de commande du moteur du ventilateur de refroidissement du moteur1 |
| F7 | (10A) Véhicules de secours |
| F8 | Module de commande du moteur du ventilateur de refroidissement du moteur 2 (si installé) |
| 1 | – |
| 2 | Relais de chauffage du liquide de refroidissement du moteur 2- haute puissance |
| 3 | Relais 1 de chauffage du liquide de refroidissement du moteur – faible puissance |
| F1 | (30A) Chauffage auxiliaire ^2003 |
| F2 | (40A) Chauffage du liquide de refroidissement du moteur |
| F3 | (60A) Chauffage du liquide de refroidissement du moteur |
