Audi TT FV/8S (2015-2020) – Schéma des boîtes à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019, 2020.
Emplacement de la boîte à fusibles
Compartiment passagers
Le panneau de fusibles est situé derrière le couvercle sur le côté gauche du volant.
Compartiment moteur
Diagrammes des boîtes à fusibles

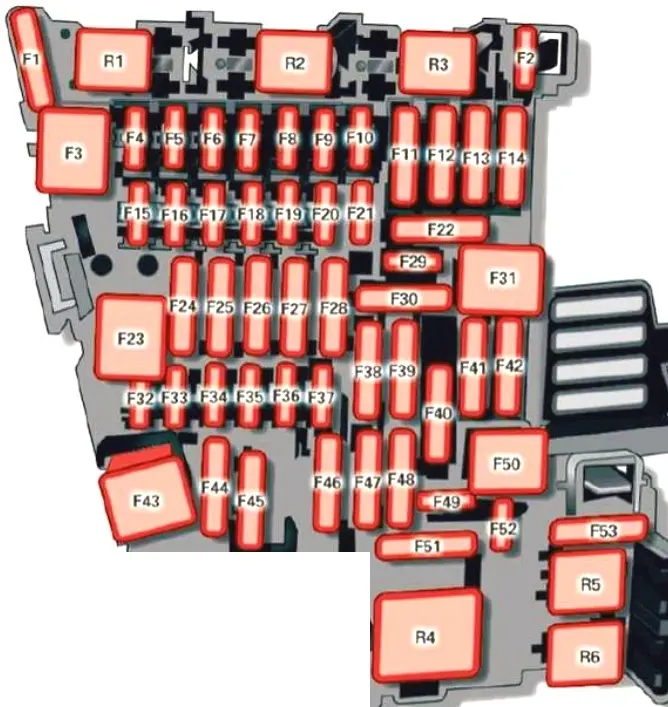

Boîte à fusibles dans l’habitacle
Affectation des fusibles dans le tableau de bord
| Non. | Description |
|---|---|
| F1 | 2016-2018 :
Module de commande de la puissance du toit (Roadster) ; 2019 : Non utilisé. |
| F2 | 2016-2018 :
Module de commande de la puissance du toit (Roadster) ; 2019 : Non utilisé. |
| F3 | 2016-2018 :
Module de contrôle de l’ESC ; 2019 : Non utilisé. |
| F4 | Processeur central d’ordinateur (MIB-2) |
| F5 | Passerelle (diagnostics) |
| F6 | 2016-2017 :
Système d’alarme anti-vol ; 2018-2019 : Levier de vitesse (transmission automatique). |
| F7 | 2016-2017 :
Climatisation ; Levier de changement de vitesse (transmission automatique) ; Chauffage du parking ; Bobine de relais de chauffage de la vitre arrière ; 2018-2019 : Contrôle du système de climatisation ; Désembuage de la vitre arrière ; Contrôle de la pression des pneus. |
| F8 | 2016-2017 :
Diagnostics ; Interrupteur de frein de stationnement électrique ; Interrupteur de lumière ; Capteur de pluie et de lumière ; Éclairage intérieur ; 2018-2019 : Contacteur de frein de stationnement électromécanique ; Interrupteur de lumière ; Capteur de pluie et de lumière ; Éclairage intérieur ; Connecteur de diagnostic ; Toit électronique. |
| F9 | Module de commutation de la colonne de direction |
| F10 | 2016-2018 :
Affichez ; 2019 : Positionnement du véhicule. |
| F11 | 2016-2018 :
Embrayage Haldex ; 2019 : Embrayage des quatre roues motrices ; Module de commande du véhicule électrique, côté gauche |
| F12 | Zone MMI (composants d’information et de divertissement) |
| F13 | 2016-2018 :
Module de contrôle de l’accélérateur adaptatif ; 2019 : Non utilisé. |
| F14 | Ventilateur du système de climatisation |
| F15 | Blocage électronique de la colonne de direction |
| F 16 | Composants du MMI ;
Micro de ceinture de sécurité (Roadster). |
| F17 | Groupe d’instruments |
| F18 | Caméra arrière |
| F19 | Module de contrôle du système de clé pratique |
| F20 | Réglage électrique du soutien lombaire |
| F22 | Chauffage supérieur de l’habitacle (col) du côté passager avant (Roadster) |
| F23 | 2016-2017 :
Éclairage extérieur sur la droite ; Ordinateur de bord (à droite) ; 2018-2019 : Non utilisé. |
| F24 | 2016-2017 :
Non utilisé ; 2018-2019 : Module de contrôle du véhicule électrique à droite. |
| F25 | Porte/porte côté conducteur (par exemple, vitres électriques) |
| F26 | Chauffage des sièges |
| F27 | 2016-2017 :
Non utilisé ; 2018 : Module de commande du système électrique du véhicule. |
| F28 | AMI Porto haut média |
| F29 | 2016-2017 :
Ordinateur de bord ; 2018 : Module de commande du système électrique du véhicule. |
| F31 | 2016-2017 :
Ordinateur de bord pour gauchers ; 2018 : Module de commande électrique du véhicule gauche ; 2019 : Non utilisé |
| F32 | Systèmes d’aide à la conduite |
| F33 | Airbag |
| F34 | 2016-2018 :
Relais de prise de courant ; Son intérieur ; Interrupteur d’éclairage inversé ; Capteur de température ; Capteur de niveau d’huile ; 2019 : Prises, son intérieur ; Interrupteur du feu arrière ; Capteur de température ; Capteur de niveau d’huile ; Chauffe-cou ; Ouvreur de porte de garage. |
| F35 | 2016-2018 :
Diagnostics ; Système de contrôle de la portée des phares ; Capteur de qualité de l’air ; Rétroviseur à gradation automatique ; 2019 : Diagnostics ; le contrôle de la portée des phares ; Capteur de qualité de l’air ; Rétroviseur à gradation automatique ; Module de commutateur central du tableau de bord. |
| F36 | Feu d’angle droit / Phare à LED droit |
| F37 | Feu clignotant gauche / phare LED gauche |
| F38 | Module de commande du moteur, module de commande de l’ESC |
| F39 | Porte côté passager/porte avant (par exemple, vitres électriques) |
| F40 | Briquet, douilles |
| F41 | 2016-2018 :
Unité de relais et de livraison SCR ; 2019 : Diagnostic du réservoir de carburant. |
| F42 | Zone de verrouillage central |
| F43 | 2016-2018 :
Ordinateur de bord ; 2019 : Non utilisé. |
| F44 | 2016-2017 :
Non utilisé ; 2018-2019 : Module de contrôle de l’embrayage de la transmission intégrale. |
| F45 | Siège à réglage électrique côté conducteur |
| F46 | Chauffage supérieur de l’habitacle côté conducteur (Roadster) |
| F49 | Démarreur, capteur d’embrayage |
| F50 | 2016-2017 :
Valves ESC ; 2018-2019 : Non utilisé. |
| F52 | 2016-2018 :
Non utilisé ; 2019 : Module de contrôle de la suspension. |
| F53 | Désembuage de la vitre arrière |
Boîte à fusibles dans le compartiment moteur
Affectation de la boîte à fusibles du compartiment moteur
| Non. | Description |
|---|---|
| F1 | Module de contrôle de l’ESC |
| F2 | Module de contrôle de l’ESC |
| F3 | Module de commande du moteur |
| F4 | Refroidissement du moteur ;
Composants du moteur ; Bobine auxiliaire de chauffage (1+2) ; Relais de la pompe d’injection d’air secondaire. |
| F5 | Composants du moteur, système de réservoir |
| F6 | Capteur de feux de freinage |
| F7 | Composants du moteur |
| F8 | Capteur d’oxygène |
| F9 | 2016-2018 :
Composants du moteur ; Orifices d’échappement ; Module de contrôle de la minuterie de la lumière ; 2019 : Composants du moteur ; Orifices d’échappement. |
| F10 | Injecteurs de carburant ;
Module de contrôle du carburant. |
| F11 | 2016-2018 :
Chauffage auxiliaire 2 ; 2019 : Non utilisé. |
| F12 | 2016-2018 :
Chauffage auxiliaire 3 ; 2019 : Non utilisé. |
| F13 | 2016-2018 :
Module de contrôle de la transmission automatique ; 2019 : Pompe à fluide de transmission. |
| F14 | 2016-2017 :
Non utilisé ; 2018-2019 : Bobines d’allumage (5 cylindres). |
| F15 | corne |
| F 16 | Bobine d’allumage |
| F17 | 2016-2018 :
Module de contrôle de l’ESC ; Module de contrôle du moteur ; 2019 : Silencieux. |
| F18 | 2016-2018 :
Borne 30 (tension de référence) ; 2019 : Interface de diagnostic ; Surveillance de la batterie ; Antenne d’ouvre-porte de garage |
| F19 | Nettoyeurs |
| F20 | 2016-2018 :
Horn ; 2019 : Système d’alarme anti-vol |
| F21 | 2016-2018 :
Non utilisé ; 2019 : Module de contrôle de la transmission automatique. |
| F22 | Diagnostic des terminaux 50 |
| F23 | Démarreur |
| F24 | Chauffage auxiliaire 1 |
| F31 | 2016-2017 :
Non utilisé ; 2018-2019 : Composants du moteur (5 cylindres). |
| F32 | 2016-2018 :
Phares à LED ; 2019 : Non utilisé. |
| F33 | 2016-2017 :
Non utilisé ; 2018 : Pompe à fluide de transmission ; 2019 : Non utilisé. |
