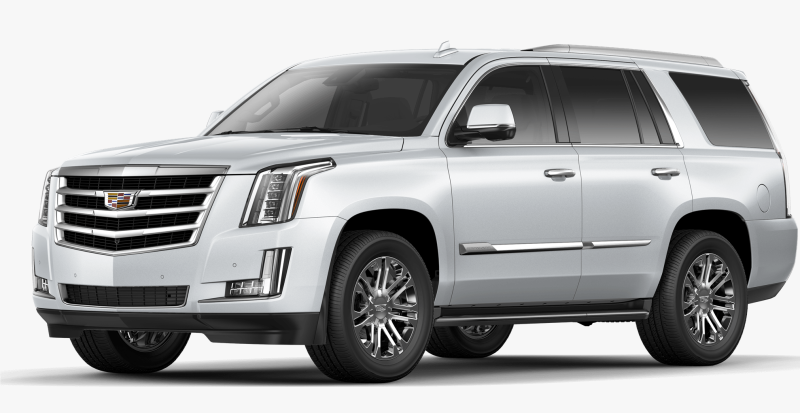

Diagrammes des boîtes à fusibles et à relais – Cadillac Escalade GMT K2XL
S’applique aux véhicules fabriqués au fil des ans :
2015, 2016, 2017, 2018, 2019, 2020.
Pour le briquet en Cadillac Escalade correspond aux fusibles 4, 6 et 50 dans la boîte à fusibles du côté gauche du tableau de bord, aux fusibles 3 et 50 dans la boîte à fusibles du côté droit du tableau de bord et aux fusibles 14 (prise d’alimentation des accessoires arrière) dans la boîte à fusibles du compartiment arrière.
Compartiment passagers
De chaque côté du tableau de bord, derrière les couvercles, se trouvent deux boîtes à fusibles.
Schéma de la boîte à fusibles (côté gauche)
| Numéro | Description |
|---|---|
| 1 | Non utilisé |
| 2 | Non utilisé |
| 3 | Non utilisé |
| 4 | Prise d’alimentation des accessoires 1 |
| 5 | 2015-2016 : Puissance retenue des accessoires/accessoires 2017-2020 : Maintien du pouvoir des accessoires |
| 6 | Prise d’alimentation de la batterie pour les accessoires |
| 7 | Miroir de porte de garage universel/rétroviseur intérieur |
| 8 | SEO (option d’équipement spécial) Réserve de puissance des accessoires |
| 9 | Non utilisé |
| 10 | Module de contrôle de la carrosserie 3 |
| 11 | Module de contrôle de la carrosserie 5 |
| 12 | Éclairage du volant |
| 13 | Non utilisé |
| 14 | Non utilisé |
| 15 | Non utilisé |
| 16 | Logique discrète du capteur d’allumage |
| 17 | 2016-2017 : Module de traitement vidéo 2019-2020 : Module de traitement vidéo/module de clé virtuelle |
| 18 | Module de fenêtre de rétroviseur |
| 19 | Module de contrôle de la carrosserie 1 |
| 20 | Table avant (si équipée) |
| 21 | Non utilisé |
| 22 | Non utilisé |
| 23 | Non utilisé |
| 24 | 2015-2016 : Chauffage, ventilation et conditionnement d’air Allumage/eau, ventilation auxiliaire et conditionnement d’air
2017-2018 : CVC/ignition 2019-2020 : Allumage HVAC/AUX Allumage HVAC |
| 25 | Module de détection/diagnostic de l’allumage pour le groupe d’instruments |
| 26 | Colonne inclinable/SEO 1 (option d’équipement spécial), Colonne inclinable/SEO verrouillage (option d’équipement spécial) |
| 27 | Connecteur de liaison de données/module du siège du conducteur |
| 28 | Entrée passive/Sortie passive/Conditionnement d’air Chauffage, ventilation et accumulateur |
| 29 | Décourager le vol de contenu |
| 30 | Non utilisé |
| 31 | Non utilisé |
| 32 | Non utilisé |
| 33 | 2015-2018 : SEO (option d’équipement spécial) / Contrôle automatique du niveau d’eau. 2019-2020 : SEO (option d’équipement spécial)/Siège chauffant gauche |
| 34 | Pédale d’activation du stationnement à réglage électrique (si la voiture en est équipée) |
| 35 | Non utilisé |
| 36 | Charges diverses de démarrage/charge |
| 37 | Volant chauffant |
| 38 | Colonne de direction verrouillable 2 (si elle existe) |
| 39 | Batterie d’instruments |
| 40 | Non utilisé |
| 41 | Non utilisé |
| 42 | Euro Trailer (si équipé) |
| 43 | Porte à gauche |
| 44 | Siège du conducteur |
| 45 | Non utilisé |
| 46 | Siège chauffant/refroidissant à droite |
| 47 | Siège chauffé/refroidi à gauche |
| 48 | Non utilisé |
| 49 | Non utilisé |
| 50 | Prise d’alimentation des accessoires 2 |
| 51 | Non utilisé |
| 52 | Relais d’alimentation/relais d’accessoires |
| 53 | Relais marche/arrêt |
| 54 | Non utilisé |
| 55 | Non utilisé |
| 56 | Non utilisé |
Schéma de la boîte à fusibles (côté droit)
| Numéro | Description |
|---|---|
| 1 | Non utilisé |
| 2 | Non utilisé |
| 3 | Non utilisé |
| 4 | Prise d’alimentation des accessoires 4 |
| 5 | Non utilisé |
| 6 | Non utilisé |
| 7 | Non utilisé |
| 8 | Boîte à gants |
| 9 | Non utilisé |
| 10 | Non utilisé |
| 11 | Non utilisé |
| 12 | Commandes au volant |
| 13 | Module de contrôle de la carrosserie 8 |
| 14 | Non utilisé |
| 15 | Non utilisé |
| 16 | Non utilisé |
| 17 | Non utilisé |
| 18 | Non utilisé |
| 19 | Module de contrôle de la carrosserie 4 |
| 20 | Divertissement aux places arrière |
| 21 | Toit ouvrant |
| 22 | Non utilisé |
| 23 | Non utilisé |
| 24 | Non utilisé |
| 25 | Non utilisé |
| 26 | Système d’info-divertissement/airbag |
| 27 | Commutateur de vitre de secours/capteur de pluie |
| 28 | Détection d’obstacles/USB |
| 29 | Radio |
| 30 | Non utilisé |
| 31 | Non utilisé |
| 32 | Non utilisé |
| 33 | Non utilisé |
| 34 | Non utilisé |
| 35 | Non utilisé |
| 36 | SEO (option d’équipement spécial) B2 |
| 37 | SEO (option d’équipement spécial) |
| 38 | Module de commande de la carrosserie 2 |
| 39 | Inverseur de climatisation |
| 40 | Non utilisé |
| 41 | Non utilisé |
| 42 | Non utilisé |
| 43 | Non utilisé |
| 44 | Moteur de la vitre de la porte droite |
| 45 | Ventilateur frontal |
| 46 | Module de contrôle de la carrosserie 6 |
| 47 | Module de contrôle de la carrosserie 7 |
| 48 | Amplificateur |
| 49 | Siège avant droit |
| 50 | Prise d’alimentation des accessoires 3 |
| 51 | Non utilisé |
| 52 | Relais d’alimentation/relais d’accessoires |
| 53 | Non utilisé |
| 54 | Non utilisé |
| 55 | Non utilisé |
| 56 | Non utilisé |
Compartiment moteur
| Numéro | Description |
|---|---|
| 1 | Planches électriques de course |
| 2 | Système de freinage antiblocage à pompe |
| 3 | BEC intérieur LT1 |
| 4 | Ceinture de sécurité motorisée pour passagers |
| 5 | Compresseur de mise à niveau de la suspension |
| 6 | Contrôle électronique de la transmission 4WD |
| 10 | Frein de stationnement électrique |
| 13 | BEC intérieur LT2 |
| 14 | BEC arrière 1 |
| 17 | Ceinture de sécurité motorisée du conducteur |
| 21 | 2015-2017 : électrovanne d’échappement ALC 2019-2020 : Correction automatique de l’assiette des phares / Electrovanne d’échappement |
| 22 | 2019 : Pompe à carburant |
| 23 | Module de contrôle du châssis intégré |
| 24 | Atténuation en temps réel |
| 25 | Module d’alimentation de la pompe à carburant |
| 26 | 2015-2017 : Contrôle réglable de la tension de secours et de la batterie 2019-2020 : Assistance hydraulique active/régulation de la tension de la batterie |
| 28 | Upfitter 2 |
| 29 | Relais Upfitter 2 |
| 30 | Essuie-glace |
| 31 | Module d’interface de remorque |
| 34 | Lampes de remplacement |
| 35 | Valve du système de freinage antiblocage |
| 36 | Freins de remorque |
| 37 | Courrier Upfitter 3 |
| 39 | Arrêt de la remorque/virage à droite |
| 40 | Arrêt de la remorque / virage à gauche |
| 41 | Feux de stationnement de la remorque |
| 42 | Feu de stationnement droit |
| 43 | Feu de stationnement gauche |
| 44 | Upfitter 3 |
| 45 | Contrôle automatique de niveau Run/Wheel |
| 47 | Upfitter 4 |
| 48 | Courrier Upfitter 4 |
| 49 | Feux de marche arrière |
| 51 | Relais de feux de stationnement |
| 60 | Contrôle de la climatisation |
| 63 | Upfitter 1 |
| 67 | Batterie de remorquage |
| 68 | 2019-2020 : Pompe à carburant secondaire |
| 69 | RC Upfitter 3 et 4 |
| 70 | VBAT Upfitter 3 et 4 |
| 72 | Upfitter 1 relais |
| 74 | Allumage du module de commande du moteur |
| 75 | Pièces détachées diverses pour l’allumage |
| 76 | Allumage de la boîte de vitesses |
| 77 | RC Upfitter 1 et 2 |
| 78 | VBAT Upfitter 1 et 2 |
| 83 | Réserve/Réserve |
| 84 | Relais marche/arrêt |
| 87 | 2015-2017 : Moteur 2019-2020 : Capteur MAF/IAT/humidité/TIAP |
| 88 | Injecteur A – numéro impair |
| 89 | Injecteur B – identique |
| 90 | Capteur d’oxygène B |
| 91 | Contrôle de l’accélération |
| 92 | Module de commande du moteur à relais |
| 93 | Corne |
| 94 | Feux de brouillard |
| 95 | Feux de route |
| 100 | Capteur d’oxygène A |
| 101 | Module de commande du moteur |
| 102 | Module de contrôle du moteur/ Module de contrôle de la transmission |
| 103 | Chauffage intérieur auxiliaire |
| 104 | Démarreur |
| 107 | Volet aérodynamique |
| 109 | Police Upfitter |
| 112 | Courrier de démarrage |
| 114 | Lave-glace |
| 115 | Lave-vitre arrière |
| 116 | Ventilateur de refroidissement à gauche |
| 117 | 2015-2016 : Non utilisé 2017-2020 : Amorçage de la pompe à carburant |
| 120 | 2015-2016 : Non utilisé 2017-2020 : Amorçage de la pompe à carburant |
| 121 | Phare droit HID |
| 122 | Projecteur gauche HID |
| 123 | Ventilateur de refroidissement droit |
Boîte à fusibles dans le coffre
Il se trouve sur le côté gauche du coffre, derrière le couvercle.
| Numéro | Description |
|---|---|
| Mini-relais ISO | |
| 1 | Feu antibrouillard arrière |
| Microsécurité | |
| 2 | Siège chauffant dans la deuxième rangée du côté gauche |
| 3 | Siège droit chauffant de la deuxième rangée |
| 4 | Rétroviseurs chauffants |
| 5 | Rabat du compartiment à bagages |
| 6 | Verre fissuré |
| 7 | Porte levante en verre |
| 8 | Logique du module de hayon |
| 9 | Essuie-glace arrière |
| 10 | Chauffage, ventilation et ventilateur de la climatisation arrière |
| 11 | Siège de deuxième rangée |
| 19 | Feu antibrouillard arrière (si équipé) |
| Fusibles de type M | |
| 12 | Module de porte arrière |
| 13 | Siège de la troisième rangée |
| 14 | Prise de courant accessoire arrière |
| 15 | Feu antibrouillard arrière |
| Relais Ultra Micro | |
| 16 | Botte |
| Microtransmetteurs | |
| 17 | Porte levante en verre |
| 18 | Feu antibrouillard arrière (si équipé) |
| 19 | Rétroviseurs chauffants |
