Diagrammes de fusibles et boîtes à relais – Cadillac Escalade GMT900
S’applique aux véhicules fabriqués au fil des ans :
2007, 2008, 2009, 2010, 2011, 2012, 2013,2014.

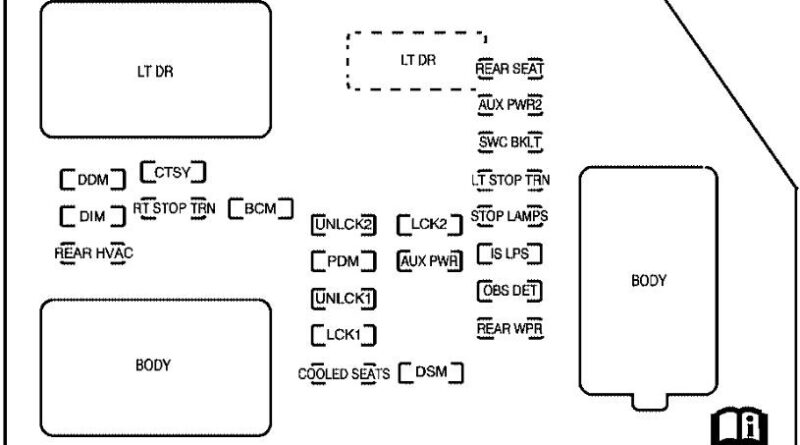

Boîte à fusibles du tableau de bord
La porte d’accès au bloc de fusibles est située dans le compartiment de l’appareil. érable Tableau de bord côté conducteur. Retirez le couvercle pour accéder au bloc de fusibles.
| Fusible | Description |
| LT DR | Interrupteur de la fenêtre côté conducteur |
| COLTÃO TERRESTRE | Sièges arrière |
| AUX PWR2 | Prises de courant dans la zone de chargement arrière |
| SWC BKLT | Éclairage des commandes au volant |
| DDM | Module de la porte du conducteur |
| CTSY | Lampes frontales, indicateur de direction côté conducteur |
| LT STOP TRN | Témoin lumineux, feu stop, côté conducteur |
| DIM | Éclairage du tableau de bord |
| RT STOP TRN | Indicateur, feu stop côté passager |
| BCM | Module de contrôle de la carrosserie |
| UNLCK2 | Blocage de l’alimentation 2 (fonction de déverrouillage) |
| LCK2 | Blocage de l’alimentation 2 (fonction d’inhibition) |
| LAMPES D’ARRÊT | Feux de stop, feu de stop monté centralement en hauteur |
| HVAC TERRAIN | Commande de la climatisation arrière |
| PDM | Module de porte passager, système de télécommande universelle à domicile |
| AUX PWR | Prises de courant pour accessoires |
| C’EST LPS | Lampes intérieures |
| UNLCK1 | Serrure de porte avec chaîne 1 (fonction de déverrouillage) |
| OBS DET | Aide au stationnement arrière à ultrasons, hayon relevable |
| LCK1 | Serrure de porte avec chaîne 1 (fonction cadenas) |
| CAP TERRESTRE | Essuie-glace arrière |
| Sièges réfrigérés | |
| DSM | Module de siège conducteur, système d’entrée sans clé à distance du véhicule |
| Connecteur du harnais | |
| LT DR | Connexion du harnais de la porte du conducteur |
| BODYWORK | Connecteur du harnais |
| BODYWORK | Connecteur du harnais |
Bloc de fusibles sur le tableau de bord central
Le bloc de fusibles du tableau de bord central est situé sous le tableau de bord, à gauche de la colonne de direction.
| Fusible | Description |
| CORPS 2 | Connecteur du faisceau de carrosserie 2 |
| CORPS 1 | Connecteur du faisceau de carrosserie 1 |
| CORPS 3 | Connecteur du faisceau de carrosserie 3 |
| HEADLINER 3 | Connecteur du harnais de tête 3 |
| HEADLINER 2 | Connecteur du harnais de la garniture de toit 2 |
| HEADLINER 1 | Connecteur du harnais de tête 1 |
| SWAPS | Connecteur du faisceau de câbles de l’embrayage de freinage |
| SEO/UPFITTER | Option d’équipement spécial, connecteur du faisceau de câbles de l’Upfitter |
| Disjoncteur | |
| CB1 | Interrupteur de la fenêtre côté passager |
| CB2 | Changement places passager |
| CB3 | Interrupteur de siège conducteurs |
| CB4 | – |
Boîte à fusibles dans le compartiment moteur
Le bloc de fusibles sous le capot est situé dans le compartiment moteur, du côté conducteur du véhicule. Soulevez le couvercle pour accéder au bloc de fusibles/relais.
| Numéro | Description |
| 1 | – |
| 2 | Contrôle électronique de la stabilité de la suspension, contrôle automatique du niveau d’échappement |
| 3 | Feu stop gauche/feu de direction de remorque |
| 4 | Contrôle du moteur |
| 5 | Module de commande du moteur, commande de l’accélérateur |
| 6 | Feu stop droit/feu de direction de remorque |
| 7 | Laveuse frontale |
| 8 | Capteurs d’oxygène |
| 9 | Système de freinage antiblocage 2 |
| 10 | Feux de recul de la remorque |
| 11 | Pilote de lampe à décharge à haute intensité |
| 12 | Module de commande du moteur (batterie) |
| 13 | Injecteurs de carburant, bobines d’allumage (côté droit) |
| 14 | Module de commande de la transmission (batterie) |
| 15 | Feux de recul du véhicule |
| 16 | Lampe à décharge à haute intensité du côté passager |
| 17 | Compresseur d’air conditionné |
| 18 | Capteurs d’oxygène |
| 19 | Commande de la boîte de vitesses (allumage) |
| 20 | Pompe à carburant |
| 21 | – |
| 22 | Rondelle arrière |
| 23 | Injecteurs de carburant, bobines d’allumage (côté gauche) |
| 24 | Feux de stationnement de la remorque |
| 25 | Feux de position du côté du conducteur |
| 26 | Feux de stationnement du côté passager |
| 27 | Feux de brouillard |
| 28 | Corne |
| 29 | Solénoïde des feux de route côté passager |
| 30 | Feux de circulation diurne |
| 31 | Solénoïde des feux de route côté conducteur |
| 32 | – |
| 33 | Toit ouvrant |
| 34 | Système d’allumage à clé, système anti-vol |
| 35 | Essuie-glace |
| 36 | Utilisation du SEO B2 Upfitter (batterie) |
| 37 | Pédales électriques réglables |
| 38 | Contrôle de la climatisation (batterie) |
| 39 | Système d’airbag (allumage) |
| 40 | Amplificateur |
| 41 | Système de sonorisation |
| 42 | – |
| 43 | Divers (allumage), caméra de recul (si équipé), sièges refroidis, régulateur de vitesse |
| 44 | Libération de la porte dérobée |
| 45 | OnStarÉcran de divertissement pour les sièges arrière |
| 46 | Cluster du tableau de bord |
| 47 | – |
| 48 | Volant chauffant |
| 49 | Contrôle supplémentaire de la climatisation (allumage), boussole – miroir de température |
| 50 | Feu antibrouillard arrière |
| 51 | Système d’airbag (batterie) |
| 52 | Utilisation du SEO B1 Upfitter (batterie) |
| 53 | Allume-cigarette, prise de courant auxiliaire |
| 54 | Relais automatique du compresseur avec contrôle de niveau, utilisation de SEO Upfitter |
| 55 | Contrôle de la climatisation (allumage) |
| 56 | Module de commande du moteur, pompe à carburant secondaire (allumage) |
| 60 | Ventilateur de refroidissement 1 |
| 61 | Compresseur à contrôle automatique du niveau |
| 62 | – |
| 63 | Ventilateur de refroidissement 2 |
| 64 | Système de freinage antiblocage 1 |
| 65 | Démarreur |
| 66 | Cheville 2 (freins de la remorque) |
| 67 | Bus électrique à gauche 1 |
| 68 | Planches électriques de course |
| 69 | Système de lave-glace chauffant |
| 70 | – |
| 71 | Broche 1 (alimentation de la batterie du connecteur de la remorque) |
| 72 | Tableau électrique avec bus moyen 1 |
| 73 | Ventilateur de climatisation |
| 74 | Module de levage du hayon |
| 75 | Bus électrique à gauche 2 |
| Relais | |
| FAN HI | Ventilateur de refroidissement à haute vitesse |
| ALIMENTATION DU VENTILATEUR | Ventilateur de refroidissement à faible vitesse |
| ENG EXH VLV | – |
| FAN CNTRL | Contrôle du ventilateur de refroidissement |
| HDLP LO/HID | Lampe à décharge à haute intensité |
| LAMPE ANTI-BROUILLARD | Feux de brouillard avant |
| A/C CMPRSR | Compresseur d’air conditionné |
| STRTR | Démarreur |
| PWR/TRN | Groupe motopropulseur |
| FUEL PMP | Pompe à carburant |
| LAMPE PRK | Feux de stationnement |
| DÉGIVRAGE ARRIÈRE | Feu antibrouillard arrière |
| RUN/CRANK | Alimentation commutable |
Bloc de fusibles supplémentaires (hybrides)
| Numéro | Description |
| 1 | ACPO (uniquement SUV) |
| 2 | Ventilateur BECM |
| 3 | ACCM |
| 4 | Pompe intérieure chauffante |
| 5 | BLANK |
| 6 | Pompe de radiateur |
| 7 | EPS |
| 8 | Module de commande du moteur/générateur 1 |
| 9 | Module de commande du moteur/générateur 2 |
| 10 | BECM |
| J-Case | |
| FAN 1 | Ventilateur de refroidissement 1 |
| POMPE TRANS | Pompe auxiliaire de liquide de transmission |
| FAN 2 | Ventilateur de refroidissement 2 |
| Relais | |
| POMPE CAB HTR | Pompe de chauffage de la voiture |
| COOL PUMP | Pompe de refroidissement |
| PRÊT FAN | Relais basse vitesse ventilateur de refroidissement |
| FAN MID 1 | Ventilateur de refroidissement central 1 |
| FAN HI | Relais du ventilateur de refroidissement à haute vitesse |
| FAN MID 2 | Ventilateur de refroidissement central 2 |
| FAN CNTRL | Contrôle du ventilateur de refroidissement |
