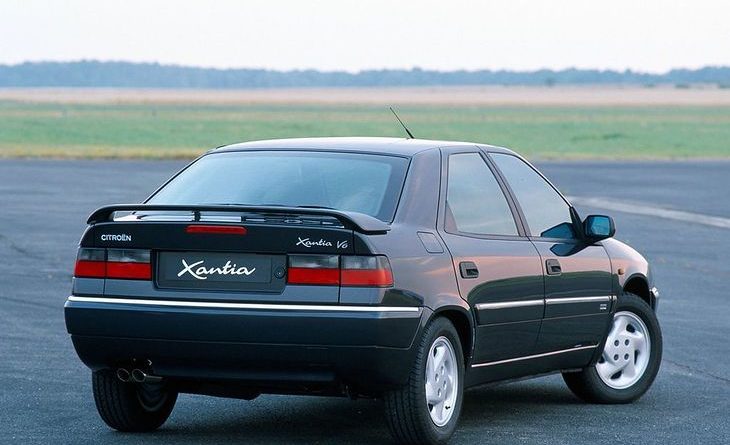

Schémas des boites à fusibles et relais – Citroen Xantia
S’applique aux véhicules fabriqués dans les années:
1992, 1993, 1994, 1995, 1996, 1997.
L’allume-cigare de la Citroën Xantia est le fusible F16 et F19 dans la boîte à fusibles dans l’habitacle.
Boîte à fusibles habitacle
| Nombre | Ampères [A] | La description |
| F1 | 10 | Radio et lecteur CD
(directement via allumage ou batterie, selon la position du fusible) |
| F2 | 5 | Clavier antivol codé ;
Résistance d’éclairage du tableau de bord ; Instruments; Système d’avertissement « Feux allumés » ; Capteur de niveau de liquide lave-glace ; Relais de chauffage automatique. |
| F3 | 10 | Lumière invertie;
Ventilateur; Prise diagnostique. |
| F4 | 5 | Feu de position côté gauche;
Feu arrière droit; Système d’avertissement « Feux allumés ». |
| F5 | 15 | Système d’avertissement de température du liquide de refroidissement |
| F6 | 10 | abdos |
| F7 | 20 | relais de klaxon ;
Compresseur de klaxon. |
| F8 | 30 | Dérivation de puissance F25 / F15 |
| F9 | 5 | Indicateurs ;
Feu latéral droit ; Feu arrière gauche. |
| F10 | 30 | Vitres électriques arrière |
| F11 | 30 | Toit ouvrant |
| F12 | 10 | Chauffage;
Climatisation; Régulateur de vitesse; Suspension hydractive; Système d’alarme; Sirène d’alarme ; Instruments. |
| F13 | 10 | Barre de remorquage |
| F14 | 40 | Sièges électriques (électriques) |
| F15 | 20 | Sièges chauffants;
Alarme (diode LED); Éclairage du coffre à bagages ; Minuterie de sommeil. |
| F 16 | 20 | allume cigare avant
(directement par allumage ou batterie, selon la position du fusible) |
| F17 | 15 | Alarme (alimentation) |
| F18 | 10 | Feux de brouillard arrière |
| F19 | 5 | Allume-cigare et interrupteur |
| F20 | 30 | Ventilateur de chauffage (alimentation électrique) |
| F21 | 30 | Serrure centrale |
| F22 | 20 | Essuie-glace de hayon |
| F23 | 10 | Commutateur de lunette arrière chauffante ;
Commutateurs de chauffage de siège. |
| F24 | 30 | Essuie-glace;
Éclairage; Transmission automatique. |
| F25 | 5 | Mémoire radio;
Horloge; Prise de diagnostic ; Lecteur CD; Télécommande de verrouillage centralisé. |
| F26 | 15 | Interrupteur des feux d’avertissement |
| F27 | 30 | Rétroviseurs arrière chauffants (électriques) |
| F28 | 15 | Commande de toit ouvrant ;
Isolateur d’essuie-glace arrière; Indicateurs de direction ; Instruments; Feux d’arrêt et de freinage ; ABDOS; Régulateur de vitesse. |
| F29 | 30 | Vitres avant électriques |
| F30 | 15 | Lampes de lecture de carte;
Éclairage de miroir cosmétique; Éclairage de la boîte à gants ; Commandes électriques des sièges ; Interrupteur de vitre électrique ; Téléphone. |
Boîte à fusibles compartiment moteur
| Nombre | Ampères [A] | La description |
| F1 | 20 | abdos |
| F2 | 10 | Téléphone |
| F3 | 30 | Ventilateur |
| 40 | ||
| F4 | – | – |
| F5 | 5 | Ventilateur |
| F6 | 30 | Minuterie de lave-phares ;
Phares antibrouillard avant. |
| F7 | 5 | Injection de carburant |
| F8 | 20 | Suspension hydractive |
| F9 | 10 | Relais de pompe à essence |
| F10 | 5 | Lave-phares |
| F11 | 5 | Relais sonde à oxygène |
| F12 | 10 | Feux de route, côté gauche |
| F13 | 10 | Feux de route de phare droit |
| F14 | 10 | Feux de croisement gauche |
| F15 | 10 | Feux de croisement droit |
