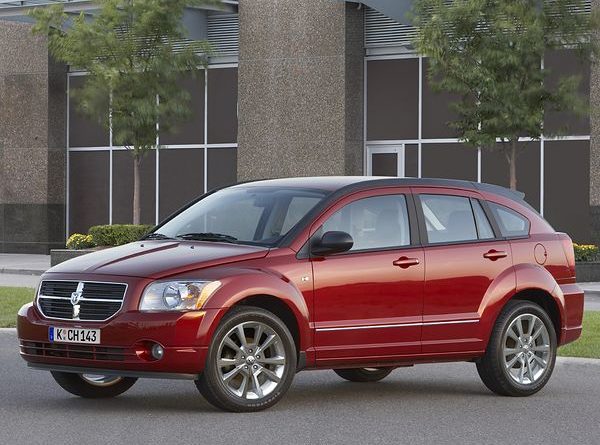

Schémas des boîtes à fusibles et relais – Dodge Caliber
S’applique aux véhicules fabriqués dans les années:
2006.
L’allume-cigare du Dodge Caliber est le fusible numéro 11 (Power Outlet), 13 (Acc Outlet Rear / Cigar Lighte) et 16 (2006-2008) (Acc Cigar Lighter) dans la boîte à fusibles du compartiment moteur.
Emplacement de la boîte à fusibles
Le module d’alimentation intégré (boîte à fusibles) est situé dans le compartiment moteur près de l’ensemble de filtre à air.
Ce hub comprend des fusibles à lame et des mini-fusibles. Une étiquette identifiant chaque article peut être imprimée à l’intérieur de la couverture.
Affectation des fusibles dans l’IPM (2006)
| Récréation | Cartouche fusible | Mini-fusible | La description |
|---|---|---|---|
| 1 | 40 ampères vert | Flux supérieur | |
| 2 | 20 A jaune | Canal ECU AWD | |
| 3 | 10 A rouge | Alimentation du contacteur de frein CHMSL | |
| 4 | 10 A rouge | Puissance du commutateur d’allumage | |
| 5 | 20 A jaune | Remorque de remorquage | |
| 6 | 10 A rouge | IOD Sw / Pwr Mir / Ocm ;
Commande de direction Sdar / Hfm. |
|
| 7 | 30 Un vert | Détection IOD 1 | |
| 8 | 30 Un vert | IOD Sens 2 | |
| 9 | 40 A Vert | Sièges électriques | |
| 10 | 20 A jaune | Serrures électriques CCN | |
| 11 | 15 A bleu | Prise de courant | |
| 12 | 20 A jaune | Ign Run / Acc Inverseur | |
| 13 | 20 A jaune | Pwr run / Acc Outlet RR | |
| 14 | 10 A rouge | IOD CCN / Eclairage intérieur | |
| 15 | 40 ampères vert | Alimentation batterie relais ventilateur RAD | |
| 16 | 15 A mi. bleu | IGN Run / Acc Cigar Ltr ;
Toit ouvrant. |
|
| 17 | 10 A rouge | Module d’alimentation IOD-Wcm | |
| 18 | 40 ampères vert | ASD PWR Contact de relais d’alimentation | |
| 19 | 20 A jaune | Alimentation pour PWR 1 et Amplificateur 2 | |
| 20 | 15 A mi. bleu | Radio avec chaînes 10D | |
| 21 | 10 A rouge | Mod d’intrusion d’alimentation IOD ;
Corne |
|
| 22 | 10 A rouge | IGN RUN CVC ;
Capteur boussole. |
|
| 23 | 15 A mi. bleu | FRA ASD Alimentation du relais 3 | |
| 24 | 25 A Naturel | Toit ouvrant électrique | |
| 25 | 10 A rouge | Miroirs chauffés | |
| 26 | 15 A mi. bleu | ENG ASD Alimentation du relais 2 | |
| 27 | 10 A rouge | Alimentation IGN RUN ORC uniquement | |
| 28 | 10 A rouge | IGN RUN ORC / OCM Alimentation | |
| 29 | Chauffage du véhicule (sans fusible) | ||
| 30 | 20 A jaune | Sièges chauffants | |
| 31 | 10 A rouge | Commande relais lave phares | |
| 32 | 30 A Rose | Alimentation de contrôle POL ASD 1 | |
| 33 | 10 A rouge | ABS MOD / Combinaison J1962 / PCM | |
| 34 | 30 A Rose | Alimentation de la vanne ABS | |
| 35 | 40 ampères vert | Alimentation pompe ABS | |
| 36 | 30 A Rose | Commande de lave-phares ; Pare-brise intelligent. | |
| 37 | 25 A Naturel | 110 Onduleur |
Relais
| Nombre |
Ampères [A] |
La description |
| 6 | 25 | Diesel: Relais chauffage cabine n°2 |
| 8 | 25 | Diesel: Relais chauffage cabine n°1 |
| 10 | 50 | Diesel: Module bougie de préchauffage |
| Relais | ||
| R1 | Ventilateur de radiateur (bas / haut) | |
| R2 | Ventilateur de radiateur (série / parallèle) | |
| R3 | Ventilateur de radiateur (moyen/élevé) | |
