Schémas des boîtes à fusibles et relais – Fiat 500L
S’applique aux véhicules fabriqués dans les années:
2020.
Boîte à fusibles dans le compartiment moteur

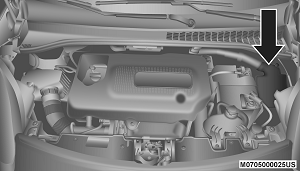

L’unité de distribution avant est située sur le côté droit du compartiment moteur, à côté de la batterie. Pour accéder aux fusibles, appuyez sur les pattes de dégagement et retirez le couvercle.
Unité de distribution avant
Le numéro d’identification du composant électrique correspondant à chaque fusible se trouve au dos du couvercle.
| Cavité | Maxi Fusible | Mini-fusible | La description |
| F01 | 70 ampères bronzage | – | Contrôleur de corps |
| F02 | 60 A Bleu | – | Unité de distribution arrière du contrôleur de carrosserie |
| F03 | 20 A Jaune | – | Commutateur d’allumage |
| F04 | 40 A Orange | – | Pompe de frein antiblocage |
| F05 | 70 ampères bronzage | – | Direction assistée électrique |
| F06 | 30 A Vert | – | Ventilateur de radiateur – basse vitesse |
| F07 | 50 A Rouge | – | Ventilateur de radiateur – haute vitesse |
| F08 | 40 A Orange | – | Moteur de la soufflante |
| F09 | – | 7,5 A Marron | Transmission (Aisin) |
| F10 | – | 15 A Bleu | Corne |
| F11 | – | 10 A Rouge | Groupe motopropulseur |
| F15 | – | 10 A Rouge | Transmission (Aisin) |
| F 16 | – | 7,5 A Marron | Groupe motopropulseur |
| F17 | – | 10 A Rouge | Groupe motopropulseur |
| F18 | – | bronzage 5 ampères | Groupe motopropulseur (multi-air – selon l’équipement) |
| F19 | – | 7,5 A Marron | Climatisation |
| F20 | – | 30 A Vert | Dégivreur arrière |
| F21 | – | 15 A Bleu | Pompe à carburant |
| F22 | – | 20 A Jaune | Groupe motopropulseur |
| F23 | – | 20 A Jaune | Valves de freinage antiblocage |
| F30 | – | bronzage 5 ampères | Pompe après fonctionnement |
| F81 | 70 ampères bronzage | – | PTC (secondaire) |
| F83 | 40 A Orange | – | PTC (primaire) |
| F85 | – | 15 A Bleu | Prise de courant avant 12 volts |
| F86 | – | 7,5 A Marron | Prises de chargeur USB |
| F88 | – | 7,5 A Marron | Miroirs chauffés |
Fusibles intérieurs

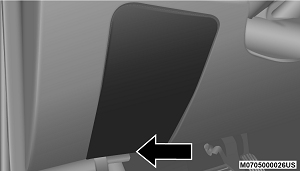

Le panneau de fusibles intérieur fait partie du module de commande de carrosserie (BCM) et est situé du côté conducteur sous le tableau de bord. Pour accéder aux fusibles, tirez sur le couvercle.
Panneau de fusibles intérieur

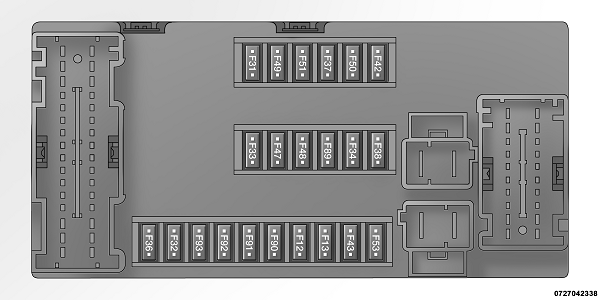

Emplacements de la cavité du panneau de fusibles
| Cavité | Numéro de fusible du véhicule | Mini-fusible | La description |
| 1 | F12 | 7,5 A Marron | Feux de croisement droit |
| 2 | F32 | 7,5 A Marron | Plafonniers avant et arrière Éclairage de courtoisie du coffre et des portières |
| 3 | F53 | 7,5 A Marron | Nœud du tableau de bord |
| 4 | F38 | 20 A Jaune | Verrouillage centralisé des portes |
| 5 | F36 | 15 A Bleu | Prise de diagnostic, autoradio, système de climatisation, TPMS, toit ouvrant |
| 6 | F90 | 7,5 A Marron | Feu de route gauche |
| 7 | F91 | 7,5 A Marron | Feu de route droit |
| 8 | F92 | 7,5 A Marron | Feu antibrouillard gauche |
| 9 | F93 | 7,5 A Marron | Feu antibrouillard droit |
| 10 | F42 | bronzage 5 ampères | BSM, ESP |
| 11 | F33 | 20 A Jaune | Vitre passager arrière gauche |
| 12 | F34 | 20 A Jaune | Vitre du passager arrière droit |
| 13 | F43 | 20 A Jaune | Rondelle bidirectionnelle |
| 14 | F48 | 20 A Jaune | Vitre électrique passager |
| 15 | F13 | 7,5 A Marron | Feu de croisement gauche, mise à niveau des phares |
| 16 | F50 | 7,5 A Marron | Airbag |
| 17 | F51 | bronzage 5 ampères | Commutateur d’autoradio, système de climatisation, feu stop, marche arrière, toit ouvrant, capteur de stationnement, caméra arrière |
| 18 | F37 | 7,5 A Marron | Interrupteur des feux stop, nœud du tableau de bord |
| 19 | F49 | bronzage 5 ampères | Rétroviseur extérieur, GPS, Rétroviseur électrique, Capteur de stationnement |
| 20 | F31 | bronzage 5 ampères | Climatisation, Régulation des sièges |
| 21 | F47 | 20 A Jaune | Fenêtre électrique du conducteur |
Fusibles intérieurs arrière
Le panneau de fusibles intérieur arrière est situé côté conducteur dans le compartiment arrière. Pour accéder aux fusibles, tirez sur le couvercle.
| Cavité | Numéro de fusible du véhicule | Mini-fusible | La description |
| 1 | F61 | 15 A Bleu | Sièges de régulation lombaire |
| 2 | F62 | 15 A Bleu | Sièges chauffants |
| 3 | F64 | 20 A Jaune | Chaine hifi |
| 4 | F65 | 20 A Jaune | Pare-soleil |
| 5 | F66 | 20 A Jaune | Toit ouvrant |
