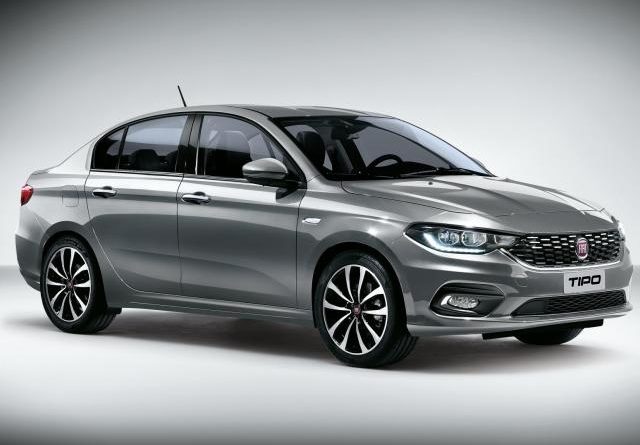

Fiat Tipo II (2015-2020) – boîte à fusibles et relais

Fiat Tipo II (2015-2020) – boîte à fusibles et relais

Schémas des boites à fusibles et relais – Fiat Tipo II

S’applique aux véhicules fabriqués dans les années :

2015, 2016, 2017, 2018, 2019, 2020.

Emplacement de la boîte à fusibles

Compartiment moteur

La boîte à fusibles est située sur le côté de la batterie.

Le numéro d’identification du composant électrique correspondant à chaque fusible est indiqué sur le couvercle

Tableau de bord

Version conduite à gauche :

La boîte à fusibles est sur le côté gauche de la colonne de direction.

Version conduite à droite :

La boîte à fusibles est sur le côté gauche derrière la boîte à gants.



Sous le tableau de bord

L’unité de commande est située sur le côté gauche sous le tableau de bord.

Boîte à fusibles dans le coffre

5 portes / Break :
Ouvrez le hayon / hayon, puis faites coulisser une partie du capot intérieur pour accéder aux fusibles dans la boîte à fusibles.

Compartiment moteur

Nombre Ampères [A] La description
F10 15 Corne bicolore
F85 10 Réglage lombaire du siège conducteur
F88 7.5 Rétroviseur chauffant
F20 30 Fenêtre arrière chauffée

Tableau de bord

Nombre Ampères [A] La description
F47 25 Pare-brise à commande électrique (côté conducteur)
F48 25 Pare-brise à commande électrique (côté passager)
F36 15 Alimentation pour système Uconnect™, système de climatisation, système EOBD, port USB/AUX, commandes au volant.
F38 vingt Dispositif Dead Lock (déverrouillage des portes côté conducteur pour les versions / marchés qui le prévoient) / déverrouillage des portes / verrouillage centralisé / déverrouillage électrique du hayon
F43 vingt Pompe de lave-glace
F33 25 Lève-vitre électrique arrière gauche
F34 25 Lève-vitre électrique arrière droit

Sous le tableau de bord

Nombre Ampères [A] La description
1 7.5 Déverrouillage de la porte avant (côté conducteur)
2 7.5 Déverrouillage de la porte avant (côté passager)
3 7.5 Déverrouillage de la porte arrière (gauche)
4 7.5 Déverrouillage de la porte arrière (droite)

Tronc

Affectation des fusibles dans le coffre à bagages (2016, 2017, 2018)

voir aussi:  Fiat Strada (2006-2009) - boîte à fusibles et relais
Nombre Ampères [A] La description
F97 15 Prise arrière 12 V
F99 dix Chauffage siège conducteur avant
F92 dix Chauffage siège passager avant
F90 dix Réglage de la section lombaire du siège conducteur avant
