Schémas des boîtes à fusibles et relais – Jeep Renegade
S’applique aux véhicules fabriqués dans les années:
2020.
Boîte à fusibles du compartiment moteur
Le panneau de fusibles du compartiment moteur est situé sur le côté gauche du compartiment moteur.
Cavités de fusible du compartiment moteur

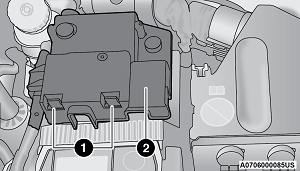

Emplacement du panneau de fusibles et du couvercle
| 1 — Vis de montage |
| 2 — Couvercle du fusible |
Retrait du couvercle du fusible et de la vis de verrouillage
Procédez comme suit:
- Tourner lentement la vis dans le sens antihoraire.
- Relâchez lentement la vis.
- Retirez le couvercle du fusible en le faisant glisser vers le haut.
Montage du couvercle du fusible et de la vis de verrouillage
Procédez comme suit:
- Fixez correctement le couvercle du fusible à la boîte, faites-le glisser complètement de haut en bas.
- Appuyez à fond sur la vis à l’aide du tournevis spécial fourni.
- Tourner lentement la vis dans le sens des aiguilles d’une montre.
- Relâchez la vis.
Emplacement du couvercle du fusible de la batterie
| 1 – Onglets du couvercle du fusible |
| 2 — Couvercle du fusible |
| Cavité | Maxi Fusible | Cartouche Fusible | Micro-fusible | La description |
| F01 | 70 ampères bronzage | – | – | Ordinateur de corps de module |
| F02 | 70 ampères bronzage | – | – | Module Body Computer, unité de distribution arrière |
| F03 | – | 20 A Bleu | – | Ordinateur de corps d’alimentation d’énergie de contrôleur |
| F04 | – | 30 A Rose | – | Module électronique de commande de frein |
| F05 | 70 ampères bronzage | – | – | Direction assistée électrique |
| F06 | 20 A Jaune – Moteur 2,4 L70 A Tan – Moteur turbo de 1,3 L | – | – | Ventilateur de refroidissement du moteur |
| F07 | 50 A Rouge – Moteur 2,4 L | – | – | Ventilateur de refroidissement du moteur |
| F08 | – | 30 A Rose | – | Transmission automatique, GSM |
| F09 | – | – | bronzage 5 ampères | Moteur de module de contrôle |
| F10 | – | – | 15 A Bleu | Corne |
| F11 | – | – | 5 A Tan – Moteur turbo de 1,3 L25 A Clair – Moteur 2,4 L | Alimenter les charges secondaires |
| F14 | – | – | 15 A Bleu – Moteur turbo de 1,3 L | Pompe WCAC/Volets de calandre actifs |
| F15 | 40 A Orange | – | – | Pompe du module de commande de frein |
| F 16 | – | – | bronzage 5 ampères | Alimentation du module de commande du moteur, transmission automatique |
| F17 | – | – | 30 A Vert – Moteur turbo de 1,3 L15 A Bleu – Moteur 2,4 L | Alimenter les charges primaires |
| F18 | – | – | bronzage 5 ampères | Capteur de batterie intelligent (IBS) 2,4 L – selon l’équipement |
| F19 | – | – | 7,5 A Marron | Compresseur de climatiseur |
| F20 | – | – | bronzage 5 ampères | Transmission électronique à quatre roues motrices |
| F21 | – | – | 15 A Bleu | Pompe à carburant |
| F22 | – | – | 10 A Rouge – Moteur turbo de 1,3 L20 A Jaune – Moteur 2,4 L | Moteur de module de contrôle de puissance |
| F23 | – | – | 30 A Vert | Pare-brise chauffant – selon l’équipement |
| F24 | – | – | 15 A Bleu | Transmission automatique d’alimentation d’unité électronique |
| F82 | – | – | 20 A Jaune – Moteur turbo de 1,3 L | Moteur de module de contrôle de puissance |
| F83 | – | 40 A Vert | – | Ventilateur de climatisation |
| F84 | – | – | 30 A Vert | Alimentation Toutes roues motrices |
| F87 | – | – | bronzage 5 ampères | Sélecteur de vitesse Transmission automatique |
| F88 | – | – | 7,5 A Marron | Rétroviseurs extérieurs chauffants |
| F89 | – | – | 30 A Vert | Fenêtre arrière chauffée |
| F90 | – | – | bronzage 5 ampères | Capteur de batterie intelligent (IBS) 1,3 L – selon l’équipement |
Centre de fusibles de l’ordinateur de bord
Le contrôleur est situé sur le côté gauche de la colonne de direction au bas du tableau de bord.
Pour le remplacement du fusible, consultez un revendeur agréé.
Cavités de fusible de contrôleur de corps
| Cavité | Mini-fusible | La description |
| F31 | 7,5 A Marron | clignote ;Sièges avant à mouvement électrique ;
Climatisation par ventilateur. |
| F33 | 20 A Jaune | Vitres électriques avant (côté passager) |
| F34 | 20 A Jaune | Lève-vitre électrique avant (côté conducteur) |
| F36 | 15 A Bleu | Fournir le système Uconnect ;
Climatisation; Port USB; Plafonniers arrière (avec toit ouvrant); appel électronique ; SGW. |
| F37 | 10 A Rouge | système d’avertissement de collision avant plus ;Traction intégrale (AWD);
CIB ; Contacteur de pédale de frein (NC). |
| F38 | 20 A Jaune | Verrouillage centralisé |
| F42 | 7,5 A Marron | Alimentation sous serrure et clé ;Module électronique de commande de frein ;
Direction assistée électrique. |
| F43 | 20 A Jaune | Rondelle de pompe bidirectionnelle |
| F47 | 20 A Jaune | Lunette arrière électrique (côté conducteur) |
| F48 | 20 A Jaune | Lunette arrière électrique (côté passager) |
| F49 | 7,5 A Marron | Fournir ParkSense ;SGW ;
Miroir; sièges avant chauffants ; Batterie stabilisatrice ; Système ESC ; Commande d’inhibition S&S ; Angle mort; Capteur de pluie/lumière ; Capteur d’humidité. |
| F50 | 7,5 A Marron | Coussin gonflable d’alimentation |
| F51 | 7,5 A Marron | Climatisation;Avertissement de sortie de voie ;
sélecteur de terrain ; Commutateur de feux de recul (MT); module de remorquage ; module boussole ; Caméra de vision arrière. |
| F53 | 7,5 A Marron | Fournir la CIB ;Dispositif de démarrage ;
Système sans clé Enter-N-Go. |
| F94 | 15 A Bleu | Prise de courant |
Unité de distribution de relais et de fusibles de chargement arrière
Pour accéder aux fusibles, retirez la porte d’accès du panneau arrière gauche de la zone de chargement arrière.
Porte d’accès aux fusibles arrière
Les fusibles peuvent être contenus dans deux unités. le porte-fusible n° 1 et le porte-fusible n° 2 (si équipé d’une remorque) sont situés le plus près de l’arrière du véhicule.
Cavités de fusible de chargement arrière
| 1 — Porte-fusible n° 1 |
| 2 — Porte-fusible n° 2 |
| Cavité | Mini-fusible | La description |
| F1 | 30 A Bleu | Onduleur |
| F2 | 20 A Jaune | Système audio HIFI |
| F3 | 20 A Jaune | MON CIEL |
| F5 | 30 A Vert | Siège électrique (côté conducteur) |
| F6 | 7,5 A Marron | Siège avant à réglage lombaire (côté conducteur) |
| F8 | 20 A Jaune | Sièges avant chauffants |
Sur le contrôleur, il y a aussi un fusible de 20 ampères pour le pare-soleil du toit escamotable.
| Cavité | Mini-fusible | La description |
| F1 | 10 A Rouge | Contrôleur d’éclairage extérieur sur remorque |
| F5 | 15 A Bleu | Contrôleur d’éclairage extérieur (côté conducteur) |
| F6 | 15 A Bleu | Feux d’éclairage extérieur du contrôleur (côté passager) |
