Lada Niva – schéma de la boîte à fusibles
Année de fabrication :
Fusible de l’allumeur (prise de courant) dans la Lada Niva Le fusible 1 est dans la boîte à fusibles.

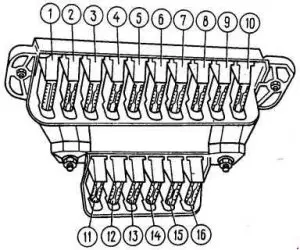

Panneau de fusibles sur le tableau de bord
L’équipement électrique de la voiture est protégé par des fusibles situés sous le tableau de bord, à gauche de la colonne de direction.
| Non. |
Ampères [A] | Description |
| 1 | 16 | Lampes intérieures ;
Les cornes ; Prise pour lampe d’inspection ; Un briquet ; Feux de stop. |
| 2 | 8 | Les essuie-glaces et leur relais ;
Moteur de chauffage ; Moteur du lave-glace ; Relais d’essuie-glace et de lave-phares (avec bouton d’essuie-glace et de lave-phares non enfoncé) ; Moteurs d’essuie-glace de phare dans toutes les positions du balai d’essuie-glace, sauf en position de démarrage. |
| 3 | 8 | Phare gauche (supérieur) et son témoin d’avertissement |
| 4 | 8 | Phare droit (feu supérieur) |
| 5 | 8 | Phare gauche (feux de croisement) |
| 6 | 8 | Phares (feux de croisement) |
| 7 | 8 | Feu de position gauche (feu de gabarit) ;
Voyant d’avertissement ; Feu arrière droit (feu de gabarit) ; Feu de plaque d’immatriculation à droite. |
| 8 | 8 | Feu latéral droit (feu de gabarit) ;
Éclairage de la plaque d’immatriculation gauche ; Ampoule d’allume-cigare ; Feu arrière gauche (feu de gabarit) ; Témoins lumineux |
| 9 | 8 | Indicateur et témoin de pression d’huile ;
Indicateur de température du liquide de refroidissement ; Indicateur de niveau de carburant avec témoin de bas niveau de carburant ; Témoin de frein de stationnement ; Témoin lumineux de niveau bas de liquide de frein ; Indicateurs de direction et témoin lumineux ; Témoin de la soupape d’aspiration du carburateur ; Témoin de manque de charge de la batterie ; Soupape d’arrêt du carburateur ; Tachymètre ; Feux arrière (feux de recul) ; Témoin de verrouillage du différentiel. |
| 10 | 8 | Régulateur de tension, enroulement de champ de l’alternateur |
| 11 | – | – |
| 12 | 8 | Essuie-glace et lave-phares (en appuyant sur le bouton de commande) ;
Moteur du lave-phares ; Moteurs des lave-phares au démarrage et lorsque les balais d’essuie-glace passent en position de démarrage. |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | 8 | Interrupteur d’éclairage d’urgence et clignotants en mode appel d’urgence |
