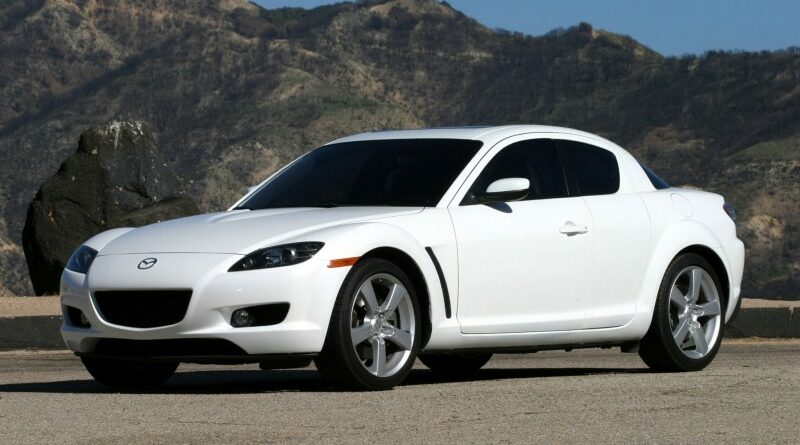

Schémas des boîtes à fusibles et à relais – Mazda RX-8
S’applique aux véhicules fabriqués au fil des ans :
2003.
Compartiment moteur
| Numéro | Ampères [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Verrouillage électrique des portes ; Système d’entrée éclairé ; Toit ouvrant* |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 40 | Moulin à vent électrique |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Un briquet ;
Alimentation en miroir ; Prise pour accessoires ; Système audio. |
| 9 | 15 | Feux de circulation* ;
Nettoyeur de phares*. |
| 10 | 15 | Feux de croisement (droite) |
| 11 | 15 | Feux de croisement (gauche) |
| 12 | 15 | DRL* (feux de conduite) |
| 13 | 30 | DSC* |
| 14 | 20 | Sièges chauffants |
| 15 | 20 | Nettoyeur de phares*[19659062 |
| 16 | 10 | – |
| 17 | 15 | Phares antibrouillard*[19659068 |
| 18 | 10 | Climatisation |
| 19 | 30 | Pour la protection de plusieurs circuits |
| 20 | 15 | Pour la protection de plusieurs circuits |
| 21 | 15 | Feux de signalisation |
| 22 | 20 | Pompe à carburant |
| 23 | 15 | Corne |
| 24 | 15 | Lumières d’urgence ;
Indicateurs de direction. |
| 25 | 15 | Vanne d’étranglement électrique |
| 26 | 20 | Essuie-glace et lave-glace |
| 27 | 20 | Vitres électriques |
| 28 | 15 | Système de contrôle du moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 29 | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Feux latéraux avant ; Feux latéraux arrière. |
| 30 | 10 | Système d’entrée éclairé |
| 31 | 10 | Système de contrôle du moteur |
| 32 | 10 | Système de contrôle du moteur |
| 33 | 15 | Injection de carburant |
| 34 | 60 | Direction assistée |
| * Certains modèles | ||
Compartiment passagers (côté conducteur)
| Numéro | Ampères [A] | Description |
| 1 | 15 | Plus léger |
| 2 | 7,5 | Système audio ;
Alimentation électrique des miroirs. |
| 3 | 20 | Prise pour accessoires |
| 4 | 7,5 | Climatisation |
| 5 | – | – |
| 6 | – | – |
| 7 | 7,5 | – |
| 8 | 20 | – |
| 9 | 10 | Dégivrage des rétroviseurs*. |
| 10 | 7,5 | DSC* |
| 11 | 20 | Système de communication avec le public*. |
| 12 | 30 | Verrouillage électrique des portes ;
Toit ouvrant*. |
| 13 | 30 | Vitres électriques |
| 14 | 15 | Lumières intérieures |
| 15 | 15 | – |
| 16 | 10 | – |
| * Certains modèles | ||
