Nissan Almera (2000-2006) – boîte à fusibles

Nissan Almera (2000-2006) – schéma des fusibles

Année de production : 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Le fusible de l’allume-cigare (prise de courant) sur la Nissan Almera (2000-2006) est le fusible 22 dans la boîte à fusibles.

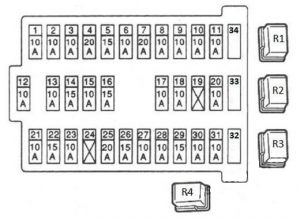

Boîte à fusibles habitacle

Devant

Nissan Almera – schéma boite à fusibles – tableau de bord – tableau de bord (avant)

Inverser

Nissan Almera – schéma boite à fusibles – tableau de bord (arrière)
Non Ampères [A] La description
1 10 R. Miroirs
2 10 R. Feux stop
3 15A Prise
4 7.5A Pour des équipements électroniques supplémentaires
5 15A Alarmes et indicateurs
6 10 R. Équipements électriques supplémentaires
7 20A Désembuage de lunette arrière
8 10 R. Capteur d’oxygène
9 10 R. Équipements électroniques supplémentaires
10 10 R. Équipement électronique
11 10 R. Boîte de vitesse automatique
12 10 R. ECU (clignotants, rétro-éclairage et alimentation du tableau de bord principal, éclairage du panneau)
13 10 R. Lampe interne
14 15A Ventilateur interne (chauffage / climatisation)
15 10 R. Climatiseur
16 15A Ventilateur (chauffage/climatiseur)
17 10 R. Système d’injection de carburant
18 10 R. Airbags
19 20A Équipements électriques supplémentaires
20 10 R. Module moteur
21 10 R. Signal de démarrage
22 15A Briquet
23 Non utilisé
24 20A Équipements électriques supplémentaires
25 20A Essuie-glaces
26 7.5A Équipements électriques supplémentaires
27 15A Lave-glace et/ou lunette arrière (sur le levier de vitesses)
28 15A lave-glace de lunette arrière
29 15A Pompe à carburant
30 10 R. Compteur de vitesse;Tachymètre;

Jauges de température et de niveau de carburant.

31 10 R. ABS
32 10 R. réserve
33 15A réserve
34 20A réserve

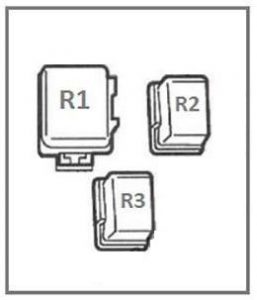

Relais à l’avant
R1 Relais de phare
R2 Relais de commande d’accélérateur
R3 Relais vitres électriques
R4 Relais feu antibrouillard arrière
Relais arrière
R1 Relais d’allumage
R2 Relais de suralimentation
R3 Relais d’accessoires (accessoires électriques)

Panneau de fusibles dans le compartiment moteur

Nissan Almera – schema boite a fusible – compartiment moteur
Non Ampères [A] La description
a 100A Générateur (charge de batterie)
B 40A Vitres électriques
C. 40A Ventilateurs de refroidissement
d 40A Ventilateurs de refroidissement
E. 30A Pour les moteurs diesel
F. 60A Pour les moteurs diesel
G. 80A Pour les moteurs diesel
H. 80A Alimentation principale, circuit de masse
i 50A ABS
J. 30A Vers le contacteur d’allumage de la batterie
k. 30A ABS/ESP
L 30A ESP
M. 30A Lave-phares
32 20A lave-glace de lunette arrière
33 15A Feux de brouillard
34 15A Relais d’entraînement électrique et d’actionneur d’accélérateur
35 15A Phares, feux de jour
36 15A Phares, feux de jour
37 10 R. Feu antibrouillard arrière
38 10 R. Feux de stationnement, feux de plaque d’immatriculation
39 10 R. Klaxon, charge de la batterie
40 15A Audio, navigation, écran LCD
41 10 R. Système de gestion du moteur
42 10 R. La bobine d’allumage
43 15A Non utilisé
44 10 R. Non utilisé

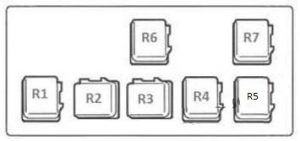

Bloc relais

Nissan Almera – schema boite a fusible – bloc relais
Non Relais
R1 Relais ventilateur de refroidissement 3 (25221E)
R2 Phares antibrouillard avant (25224QA)
R3 Relais de climatisation E6 (25224D)
R4 Relais klaxon (25620)
R5 Relais de ventilateur de refroidissement (25224J)
R6 Lumière (25224A)
R7 Démarreur (25224G)
