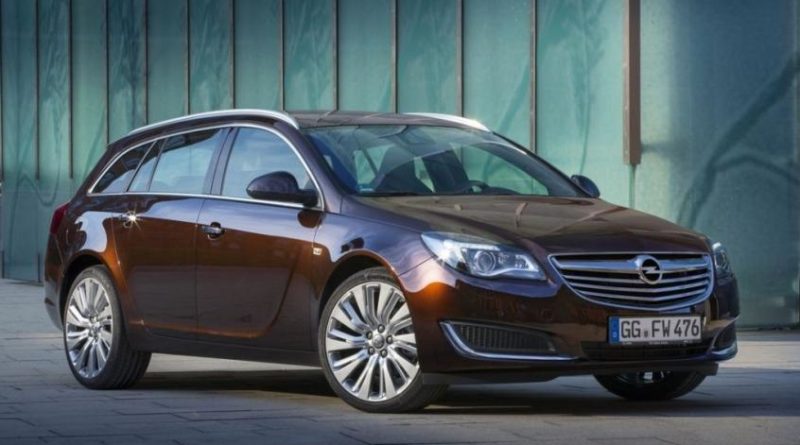

Schémas des boîtes à fusibles et relais – Opel Insignia A
S’applique aux véhicules fabriqués dans les années:
2016, 2017.
L’allume-cigare sur l’Opel Insignia A est le fusible numéro 6 (allume-cigare), numéro 7 (prise de courant), numéro 26 (prise de courant du compartiment de charge) dans la boîte à fusibles du tableau de bord et le fusible numéro 25 (prise de courant) dans le moteur boîte à fusibles du compartiment.
2016
Compartiment moteur
La boîte à fusibles est située sur le côté avant gauche du compartiment moteur.
Retirez le couvercle, soulevez-le et retirez-le.
| Nombre | La description |
|---|---|
| 1 | Module de commande de boîte de vitesses |
| 2 | Module de contrôle du moteur |
| 3 | – |
| 4 | – |
| 5 | Allumage;
Module de commande de transmission ; Module de contrôle du moteur. |
| 6 | Essuie-glaces |
| 7 | – |
| 8 | Injection de carburant, système d’allumage |
| 9 | Injection de carburant, système d’allumage |
| 10 | Module de contrôle du moteur |
| 11 | Sonde lambda |
| 12 | Entrée |
| 13 | Capteur papillon chauffage |
| 14 | Éclairage |
| 15 | Essuie-glace de lunette arrière |
| 16 | Pompe à vide;
Débitmètre d’air massique ; Capteur d’eau dans le carburant ; Transformateur CC. |
| 17 | – |
| 18 | Système d’éclairage routier adaptatif |
| 19 | Système d’éclairage routier adaptatif |
| 20 | Pompe à carburant |
| 21 | Vitres électriques arrière |
| 22 | abdos |
| 23 | Contrôle de l’effort variable |
| 24 | Vitres avant électriques |
| 25 | Prises électriques |
| 26 | abdos |
| 27 | Frein de stationnement électrique |
| 28 | Fenêtre arrière chauffée |
| 29 | siège électrique gauche |
| 30 | siège électrique droit |
| 31 | Système de conditionnement d’air |
| 32 | Module de contrôle du corps |
| 33 | Sièges avant chauffants |
| 34 | Toit ouvrant |
| 35 | Système d’information et de divertissement |
| 36 | – |
| 37 | Feu de route droit |
| 38 | Feu de route gauche |
| 39 | – |
| 40 | – |
| 41 | Pompe à vide |
| 42 | Ventilateur de radiateur |
| 43 | Batterie, transformateur CC (uniquement sur les véhicules avec système stop-start) |
| 44 | Système de lave-phares |
| 45 | Ventilateur de radiateur |
| 46 | Borne 87, relais principal |
| 47 | Sonde lambda |
| 48 | Feux de brouillard |
| 49 | Feu de croisement droit |
| 50 | Feu de croisement gauche |
| 51 | Corne |
| 52 | Allumage |
| 53 | Allumage;
Sièges avant ventilés. |
| 54 | Allumage |
| 55 | Vitres électriques ;
Rabattre les rétroviseurs. |
| 56 | Essuie-glaces de voiture |
| 57 | – |
| 58 | – |
| 59 | Chauffage de carburant diesel;
Système de contrôle des émissions. |
| 60 | Rétroviseur chauffant |
| 61 | Rétroviseur chauffant |
| 62 | – |
| 63 | Capteur de lunette arrière |
| 64 | Système d’éclairage routier adaptatif |
| 65 | Pompe auxiliaire (uniquement sur les véhicules avec système stop-start) |
| 66 | lave-glace de lunette arrière |
| 67 | Module de commande du système de carburant |
| 68 | – |
| 69 | Capteur de batterie |
| 70 | Capteur de pluie |
| 71 | Capteur de batterie |
Tableau de bord
Sur les véhicules à conduite à gauche, la boîte à fusibles est située derrière la boîte à gants dans le tableau de bord.
Ouvrez la chambre, appuyez sur les loquets de verrouillage, pliez la chambre vers le bas et retirez-la.
Sur les véhicules à conduite à droite, il est situé derrière un cache dans la boîte à gants.
Ouvrez la boîte à gants et retirez le couvercle.
| Nombre | La description |
|---|---|
| 1 | Système d’infodivertissement ;
Affichage des informations. |
| 2 | Unité de contrôle du corps |
| 3 | Unité de contrôle du corps |
| 4 | Système d’infodivertissement ;
Affichage des informations. |
| 5 | Système d’infodivertissement ;
Affichage des informations. |
| 6 | Briquet |
| 7 | Prise de courant |
| 8 | Unité de contrôle du corps |
| 9 | Unité de contrôle du corps |
| 10 | Unité de contrôle du corps |
| 11 | Ventilateur interne |
| 12 | – |
| 13 | – |
| 14 | Connecteur diagnostique |
| 15 | coussin gonflable |
| 16 | Verrouillage centralisé, hayon |
| 17 | Système de conditionnement d’air |
| 18 | Fusible de transport |
| 19 | Mémoire |
| 20 | – |
| 21 | Combiné d’instruments |
| 22 | Allumage |
| 23 | Unité de contrôle du corps |
| 24 | Unité de contrôle du corps |
| 25 | – |
| 26 | Prise électrique dans le coffre à bagages |
Tronc
La boîte à fusibles est située sur le côté gauche de l’espace de chargement derrière le couvercle.
| Nombre | La description |
|---|---|
| 1 | Verrouillage centralisé, hayon électrique |
| 2 | Module remorque |
| 3 | – |
| 4 | – |
| 5 | Prise de remorque |
| 6 | Volant chauffant |
| 7 | Système de réduction catalytique sélective |
| 8 | Prise de remorque |
| 9 | Toit ouvrant |
| 10 | Verrouillage centralisé, hayon |
| 11 | – |
| 12 | Système de réduction catalytique sélective |
| 13 | – |
| 14 | – |
| 15 | Serrure électrique du hayon |
| 16 | Système de conditionnement d’air |
| 17 | Système de réduction catalytique sélective |
| 18 | Système de réduction catalytique sélective |
| 19 | Détecteur d’obstacles latéraux |
| 20 | Capteur d’obstacle latéral ;
Sièges avant ventilés. |
| 21 | Système d’amortissement actif ;
Assistant de feux de route ; Régulateur de vitesse; Assistant de signalisation routière ; Avertissement de sortie de voie ; Module de remorque. |
| 22 | Système d’alarme antivol |
| 23 | Transmission intégrale ;
Système anti-vol. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | module de remorque ;
Fusible de transport. |
| 30 | Détecteur d’obstacles latéraux |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Toit ouvrant |
| 35 | – |
| 36 | – |
| 37 | – |
2017
Compartiment moteur
La boîte à fusibles est située sur le côté avant gauche du compartiment moteur.
Retirez le couvercle, soulevez-le et retirez-le.
| Nombre | La description |
|---|---|
| 1 | Module de commande de boîte de vitesses |
| 2 | Module de contrôle du moteur |
| 3 | – |
| 4 | – |
| 5 | Allumage, module de commande de transmission;
Module de contrôle du moteur. |
| 6 | Essuie-glaces |
| 7 | – |
| 8 | Injection de carburant, système d’allumage |
| 9 | Injection de carburant, système d’allumage |
| 10 | Module de contrôle du moteur |
| 11 | Sonde lambda |
| 12 | Entrée |
| 13 | Capteur papillon chauffage |
| 14 | Éclairage |
| 15 | Essuie-glace de lunette arrière |
| 16 | Pompe à vide;
Débitmètre d’air massique ; Capteur d’eau dans le carburant ; Transformateur CC. |
| 17 | Feux arrière supplémentaires (type B) |
| 18 | Système d’éclairage routier adaptatif |
| 19 | Système d’éclairage routier adaptatif |
| 20 | Pompe à carburant |
| 21 | Vitres électriques arrière |
| 22 | abdos |
| 23 | Contrôle de l’effort variable |
| 24 | Vitres avant électriques |
| 25 | Prises de courant (type A) ;
Feux arrière supplémentaires (type B) |
| 26 | abdos |
| 27 | Frein de stationnement électrique |
| 28 | Fenêtre arrière chauffée |
| 29 | siège électrique gauche |
| 30 | siège électrique droit |
| 31 | Système de conditionnement d’air |
| 32 | Module de contrôle du corps |
| 33 | Sièges avant chauffants |
| 34 | Toit ouvrant (Type A);
Serrure de hayon (Type B) |
| 35 | Système d’infodivertissement (type A) ;
Serrure de hayon (Type B) |
| 36 | – |
| 37 | Feu de route droit |
| 38 | Feu de route gauche |
| 39 | – |
| 40 | – |
| 41 | Pompe à vide |
| 42 | Ventilateur de radiateur |
| 43 | Batterie;
Transformateur DC (uniquement sur les véhicules avec système stop-start). |
| 44 | Système de lave-phares |
| 45 | Ventilateur de radiateur |
| 46 | Borne 87, relais principal |
| 47 | Sonde lambda |
| 48 | Feux de brouillard |
| 49 | Feu de croisement droit |
| 50 | Feu de croisement gauche |
| 51 | Corne |
| 52 | Allumage |
| 53 | Allumage;
Sièges avant ventilés. |
| 54 | Allumage |
| 55 | Vitres électriques ;
Rabattre les rétroviseurs. |
| 56 | Essuie-glaces de voiture |
| 57 | – |
| 58 | – |
| 59 | Chauffage de carburant diesel;
Système de contrôle des émissions. |
| 60 | Rétroviseur chauffant |
| 61 | Rétroviseur chauffant |
| 62 | Volant chauffant (uniquement véhicules sans boîte à fusibles dans le coffre) |
| 63 | Capteur de lunette arrière |
| 64 | Système d’éclairage routier adaptatif |
| 65 | Pompe auxiliaire (uniquement sur les véhicules avec système stop-start) |
| 66 | lave-glace de lunette arrière |
| 67 | Module de commande du système de carburant |
| 68 | – |
| 69 | Capteur de batterie |
| 70 | Capteur de pluie |
| 71 | Capteur de batterie |
Tableau de bord
Sur les véhicules à conduite à gauche, la boîte à fusibles est située derrière la boîte à gants dans le tableau de bord.
Ouvrez la chambre, appuyez sur les loquets de verrouillage, pliez la chambre vers le bas et retirez-la.
Sur les véhicules à conduite à droite, il est situé derrière un cache dans la boîte à gants.
Ouvrez la boîte à gants et retirez le couvercle.
| Nombre | La description |
|---|---|
| 1 | Système d’infodivertissement ;
Affichage d’informations ; Système d’alarme antivol. |
| 2 | Unité de contrôle du corps |
| 3 | Unité de contrôle du corps |
| 4 | Système d’infodivertissement ;
Affichage des informations. |
| 5 | Système d’infodivertissement ;
Affichage des informations. |
| 6 | Briquet |
| 7 | Prise de courant |
| 8 | Unité de contrôle du corps |
| 9 | Unité de contrôle du corps |
| 10 | Unité de contrôle du corps |
| 11 | Ventilateur interne |
| 12 | – |
| 13 | – |
| 14 | Connecteur diagnostique |
| 15 | coussin gonflable |
| 16 | Verrouillage centralisé, hayon |
| 17 | Système de conditionnement d’air |
| 18 | Fusible de transport |
| 19 | Mémoire |
| 20 | – |
| 21 | Combiné d’instruments |
| 22 | Allumage;
Serrure centrale ; Système de clé électronique. |
| 23 | Unité de contrôle du corps |
| 24 | Unité de contrôle du corps |
| 25 | Commande au volant |
| 26 | Prise de courant du coffre à bagages |
Tronc
La boîte à fusibles est située sur le côté gauche de l’espace de chargement derrière le couvercle.
| Nombre | La description |
|---|---|
| 1 | Serrure centrale ;
Système de clé électronique. |
| 2 | Module de remorque (type A) ;
Système d’infodivertissement (type B) |
| 3 | – |
| 4 | – |
| 5 | Prise de remorque |
| 6 | Volant chauffant (uniquement véhicules avec boîte à fusibles dans le compartiment à bagages) |
| 7 | Système de réduction catalytique sélective |
| 8 | Prise de remorque |
| 9 | Toit ouvrant |
| 10 | Serrure centrale :
Hayon (Type A) Toit ouvrant (Type B) |
| 11 | – |
| 12 | Système de réduction catalytique sélective |
| 13 | – |
| 14 | – |
| 15 | Serrure électrique du hayon |
| 16 | Système de conditionnement d’air |
| 17 | Système de réduction catalytique sélective |
| 18 | Système de réduction catalytique sélective |
| 19 | Détecteur d’obstacles latéraux |
| 20 | Capteur d’obstacle latéral ;
Sièges avant ventilés. |
| 21 | Système d’amortissement actif ;
Régulateur de vitesse; Assistant de signalisation routière ; Avertissement de sortie de voie ; Module de remorque. |
| 22 | – |
| 23 | Transmission intégrale ;
Système d’alarme antivol. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | module de remorque ;
Fusible de transport (type A). |
| 30 | Détecteur d’obstacles latéraux |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Toit ouvrant |
| 35 | – |
| 36 | – |
| 37 | – |
