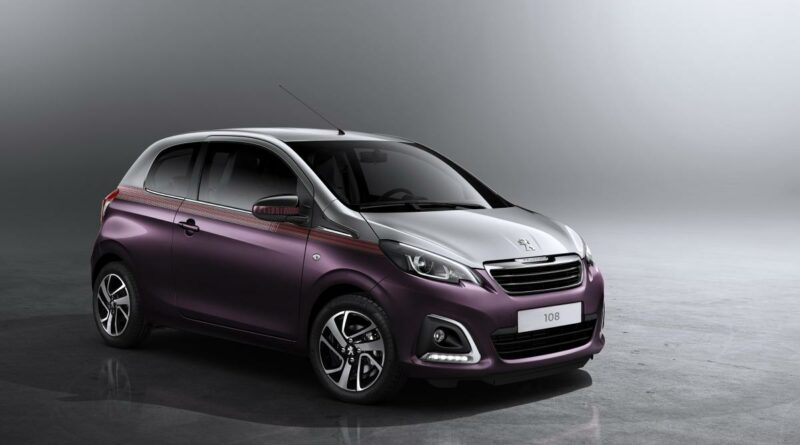

Peugeot 108 (2014-2018) – Schéma des boîtes à fusibles
Année de production : 2014, 2015, 2016, 2017, 2018.
Fusible d’allumage (prise) dans la Peugeot 205 (1995-1998). Le fusible 8 est-il dans la boîte à fusibles ?
Fusibles dans le tableau de bord
La boîte à fusibles est située sous le tableau de bord (du côté du conducteur).
| Non. | Amp [A] | Description |
| 1 | 5 | Système d’injection de carburant ;
Système audio ; Système VSC. |
| 2 | 15 | Lave-glace et lave-glace arrière |
| 3 | 5 | Unité de distribution principale ;
Tableau de bord ; Écran d’affichage ; Climatisation ; Vitre arrière chauffante et chauffage Rétroviseurs extérieurs ; Toit en tissu électrique ; Système audio. |
| 4 | 5 | Direction assistée électrique ;
Stop & ; Start. |
| 5 | 15 | Essuie-glace arrière |
| 6 | 5 | Ventilateur de refroidissement ;
Système ABS ESP ; Système VSC. |
| 7 | 25 | Essuie-glace avant |
| 8 | 10 | Rétroviseurs latéraux chauffants |
| 9 | 15 | Prise 12 V (max. 120 W) |
| 10 | 7,5 | Miroirs extérieurs ;
Système audio ; Stop & ; Start ; Tableau de bord ; Écran d’affichage. |
| 11 | 5 | Blocage du volant ;
Système d’injection de carburant ; Transmission électronique. |
| 12 | 7,5 | Airbags |
| 13 | 5 | Tableau de bord ;
Écran d’affichage ; Stop & ; Start. |
| 14 | 15 ** | Le pilotage ;
Système d’injection de carburant ; Feux de freinage. |
| 7,5 * | ||
| 15 | 7,5 ** | Système d’injection de carburant ;
Stop & ; Start. |
| 10 * | ||
| 16 | 7,5 | Diagnostic des moteurs |
| 17 | 10 | Feux de freinage ;
Troisième feu de freinage ; Système d’injection de carburant ; Système ABS ; Système VSC ; Boîte de vitesses électronique ; Système d’entrée sans clé et de commencer. |
| 18 | 10 | Feux de position ;
Éclairage de la plaque d’immatriculation ; Feu de brouillard arrière ; Phares antibrouillard avant ; Feux arrière ; Éclairage plus faible. |
| 19 | 40 | Climatisation |
| 20 | 40 | Climatisation ;
Autodiagnostic du moteur ; Feux de position ; Éclairage de la plaque d’immatriculation ; Feux antibrouillard arrière ; Phares antibrouillard avant ; Feux arrière ; Éclairage à gradation ; Feux de freinage ; Troisième feu de freinage ; Système d’injection de carburant ; Système ABS ; Système VSC ; Boîte de vitesses électronique ; « Accès et démarrage sans clé » ; Vitres électriques. |
| 21 | 30 | Système d’injection de carburant ;
Stop & ; Start ; Unité de distribution principale. |
| 22 ** | 7,5 | Système d’injection de carburant |
| 23 ** | 20 | Système d’injection de carburant ;
Stop & ; Start. |
| 24 | 25 | Unité de distribution principale |
| 25 | 30 | Vitres électriques |
| 26 | 25 | Vitres électriques |
| 27 | 10 | Climatisation |
| 28 | 5 | Feu de brouillard arrière |
| * Moteur VTi 82 ** Moteur VTi 68 |
||
Les fusibles sous le capot
| Non. | Amp [A] | Description |
| 1 | 10 | Feux de croisement à droite |
| 2 | 10 | Les phares ont baissé sur la gauche ;
Réglage des phares. |
| 3 | 7,5 | Feu de signalisation à droite |
| 4 | 7,5 | Feu de signalisation à gauche |
| 5 * | 15 | Système d’injection de carburant |
| 6 * | 7,5 | Système d’injection de carburant |
| 7 * | 15 | Système d’injection de carburant |
| 8 * | 7,5 | Ventilateur de refroidissement |
| 9 | 7,5 | Climatisation |
| 10 ** | 7,5 | Système d’injection de carburant ;
Feux de freinage ; Troisième feu de freinage. |
| 11 | 5 | Plafonnier ;
Lumière de départ. |
| 12 | 10 | Directions ;
Lumières d’urgence ; Tableau de bord ; Écran d’affichage. |
| 13 | 10 | Corne |
| 14 | 30 | Unités de distribution |
| 15 ** | 7,5 | Boîte de vitesses électronique |
| 16 | 7,5 | Système d’injection de carburant |
| 17 | 7,5 | Système d’entrée sans clé
et de commencer. |
| 18 ** | 7,5 | Accumulateur |
| 19 | 25 | Système d’injection de carburant ;
Ventilateur de refroidissement. |
| 20 | 30 | Démarreur |
| 21 | 7,5 | Blocage du volant |
| 22 | 25 | Feux avant |
| 23 | 7,5 | Système d’injection de carburant |
| 24 | 7,5 | Système d’injection de carburant ;
Starter ; Boîte de vitesses électronique ; Stop & ; Start. |
| 25 | 15 | Système audio ;
Système d’entrée et de démarrage sans clé. |
| 26 | 7,5 | Tableau de bord ;
Écran d’affichage. |
| 27 | 7,5 | Système COV |
| 28 | 60 | Boîte à fusibles dans
le compartiment passagers. |
| 29 ** | 125 | Vitre arrière chauffante et chauffage
rétroviseurs extérieurs ;. Toit en tissu électrique ; Système ABS ; Système VSC ; Ventilateur de refroidissement ; Phares antibrouillard avant ; Feux de circulation de jour à LED. |
| 30 | 50 | Boîte de vitesses électronique |
| 40 | Arrêt et clapet ; Démarrage | |
| 31 | 50 | Direction assistée |
| 32 | 50 * | Ventilateur de refroidissement |
| 30 | ||
| 40 | ||
| 33 | 50 | Système ABS ;
Système VSC. |
| 34 | 10 | Fusible de secours |
| 35 | 20 | Fusible de secours |
| 36 | 30 | Fusible de secours |
| 37 | 20 | Vitre arrière chauffante et chauffage
Rétroviseurs extérieurs. |
| 38 | 30 | Système ABS ;
Système VSC. |
| 39 | 7,5 | Phares antibrouillard avant ;
Tableau de bord ; Écran d’affichage. |
| 40 | 7,5 | Feux de circulation de jour à LED |
| 41 | – | Non utilisé |
| 42 | 20 | Toit en tissu électrique |
| 43 | – | Non utilisé |
