Peugeot Partner VU (2008-2011) – Schéma des boîtes à fusibles
Année de production : 2008, 2009, 2010, 2011.
Fusible d’allumage (prise de courant) dans le Peugeot Partner VU (2008-2011). Le fusible 9 est dans la boîte à fusibles du tableau de bord.

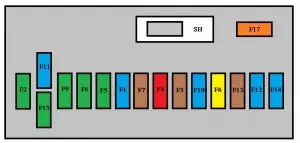

Fusibles de la console
| Non. | Amp [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | – | Réservation |
| 3 | 5 | Airbag |
| 4 | 10 | Climatisation ;
Prise de diagnostic ; Contrôle des miroirs ; Harnais de phares. |
| 5 | 30 | Vitres électriques |
| 6 | 30 | Châteaux |
| 7 | 5 | Plafonnier arrière ;
Liseuses de carte avant ; Console de toit. |
| 8 | 20 | Équipement audio ;
Changeur de CD ; Affichez, Détection de la faible pression des pneus ; Alarme et sirène. |
| 9 | 30 | Prise 12 volts avant et arrière |
| 10 | 15 | Colonne centrale |
| 11 | 15 | Commutateur d’allumage à faible courant |
| 12 | 15 | Capteur de pluie et de lumière ;
Airbag. |
| 13 | 5 | Tableau de bord |
| 14 | 15 | Aide au stationnement ;
Contrôle automatique de la climatisation ; Kit mains libres. |
| 15 | 30 | Châteaux |
| 16 | – | Réservation |
| 17 | 40 | Miroir de vitre arrière/dégivreur |
Fusibles dans l’habitacle
| Non. | Amp [A] | Description |
| F1 | – | Réservation |
| F2 | 20 | Sièges chauffants |
| F3 | – | Réservation |
| F4 | 15 | Courrier du miroir pliant |
| F5 | 15 | Relais de la prise de l’unité de refroidissement |
Remorque / crochet de remorquage / carrossiers / fusibles de pont
| Non. | Amp [A] | Description |
| 1 | 15 | Réservation |
| 2 | 15 | Allumage ;
Relais de fonctionnement du générateur. |
| 3 | 15 | Alimentation de la remorque en 12 volts. |
| 4 | 15 | Approvisionnement permanent en modificateurs |
| 5 | 40 | Lumières d’urgence |
Les fusibles sous le capot
| Non. | Amp [A] | Description |
| 1 | 20 | Gestion du moteur |
| 2 | 15 | Corne |
| 3 | 10 | Pompe de lavage avant et arrière |
| 4 | 20 | Pompe lave-phares |
| 5 | 15 | Composants du moteur |
| 6 | 10 | Capteur d’angle de braquage, ESP |
| 7 | 10 | Commutateur de frein, commutateur d’embrayage |
| 8 | 25 | Démarreur |
| 9 | 10 | Moteur des phares ;
unité de gestion des parkings. |
| 10 | 30 | Composants du moteur |
| 11 | 40 | Réservation |
| 12 | 30 | Nettoyeurs |
| 13 | 40 | Interface du système embarqué |
| 14 | 30 | Pompe |
| 15 | 10 | Feu de signalisation à droite |
| 16 | 10 | Feu de signalisation à gauche |
| 17 | 15 | Lampe de plongée à droite |
| 18 | 15 | Phare de croisement à gauche |
