Polestar 1 – schéma de la boîte à fusibles
Année de fabrication : 2020, 2021.
Fusibles Fusibles pour allume-cigarettes (prises de courant) dans Polestar 1 sont les fusibles 45 (prise de courant) et 77 (prise de courant dans le compartiment de charge) dans la boîte à fusibles de l’habitacle.
2020

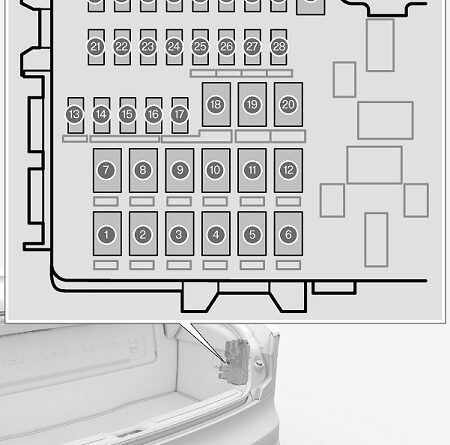

Fusibles dans le compartiment de charge
Les fusibles du compartiment de charge protègent, entre autres, les sièges à commande électrique, les airbags et les prétensionneurs de ceinture de sécurité.
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| 1 | Dégivreur de lunette arrière | 30 |
MCase |
| 2 | Module électronique central | 40 |
MCase |
| 3 | – | – |
MCase |
| 4 | – | – |
MCase |
| 5 | – | – |
MCase |
| 6 | – | – |
MCase |
| 7 | Siège passager avant à commande électrique | 20 |
MCase |
| 8 |
MCase |
||
| 9 | Hayon à commande électrique | 25 |
MCase |
| 10 | Module de porte frontale côté droit | 20 |
MCase |
| 11 | – | – |
MCase |
| 12 | Module de prétensionneur de ceinture de sécurité, côté droit | 40 |
MCase |
| 13 | Bobines de relais internes | 5 | Micro |
| 14 | Siège du conducteur à réglage électrique | 20 | Micro |
| 15 | – | – | Micro |
| 16 | Blocage alcoolique * | 5 | Micro |
| 17 | Clé numérique | 5 | Micro |
| 18 | – | – |
MCase |
| 19 | Module de porte gauche à l’avant | 20 |
MCase |
| 20 | Module de prétensionneur de ceinture de sécurité, côté gauche | 40 | Micro |
| 21 | Caméra de stationnementCaméra d’angle de vue latérale | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | Alimentation électrique avec l’allumage en marche | 10 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | – | – | Micro |
| 29 | – | – | Micro |
| 30 | Informations sur angle mort ( BLIS ):unité de contrôle, son externe inversé | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Modules de prétensionneurs de ceinture de sécurité | 5 | Micro |
| 33 | Cylindre d’échappement (essence, certaines variantes de moteur) | 5 | Micro |
| 34 | Profil actif | 10 | Micro |
| 35 | – | – | Micro |
| 36 | – | – | Micro |
| 37 | – | – |
MCase |
Fusibles dans le compartiment moteur
| Numéro | Description | Amper [A] | Type |
|---|---|---|---|
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | – | – | Micro |
| 4 | Module de commande de l’actionneur pour l’engagement/désengagement automatique des engrenages de la transmission | 5 | Micro |
| 5 | Module de commande haute tension du chauffage du liquide de refroidissement d’un moteur à combustion interne ;
Boîtes de contacteurs haute tension, droite et gauche. |
10 | Micro |
| 6 | Module de commande de la climatisation ;
Vanne d’arrêt pour l’échangeur de chaleur ; Vanne d’arrêt du réfrigérant circulant dans le système de climatisation |
5 | Micro |
| 7 | Module de contrôle pour batterie hybride ;
Onduleur haute tension pour générateur/démarreur combiné à haute tension avec onduleur 500 V-12 V Module de commande des moteurs électriques de l’essieu arrière |
10 | Micro |
| 8 | – | – | Micro |
| 9 | Onduleur pour la commande de l’alimentation des moteurs électriques de l’essieu arrière | 10 | Micro |
| 10 | Module de contrôle pour batterie hybride ;
Onduleur haute tension pour générateur/démarreur combiné à haute tension avec onduleur 500 V-12 V |
10 | Micro |
| 11 | Unité de charge | 5 | Micro |
| 12 | Vanne d’arrêt du liquide de refroidissement de la batterie hybride ;
Batterie haute tension, arrière |
7,5 | Micro |
| 13 | Pompe de refroidissement pour la chaîne de traction électrique | 20 | Micro |
| 14 | Ventilateur de refroidissement pour les composants hybrides | 25 |
MCase |
| 15 | Pompe à eau de refroidissement pour accumulateur haute tension | 25 |
MCase |
| 16 | – | – |
MCase |
| 17 | – | – |
MCase |
| 18 | Unité de calcul | 5 | Micro |
| 19 | – | – | Micro |
| 20 | Batterie haute tension, arrière | 5 | Micro |
| 21 | – | – | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | Prise de courant 12 V sur la console du tunnel à l’avant | 15 | Micro |
| 25 | Prise de courant 12 V Sur la console du tunnel, à côté de l’espace pour les jambes dans la deuxième rangée de sièges ;
Prise de courant 12 V Dans la console du tunnel, entre les sièges arrière ; Ports USB dans la console du tunnel, entre les sièges arrière. |
15 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Phare avant gauche | 15 | Micro |
| 29 | Phare avant à droite | 15 | Micro |
| 30 | – | – | Micro |
| 31 | – | – |
MCase |
| 32 | – | – |
MCase |
| 33 | Lave-phares | 25 |
MCase |
| 34 | Lave-glace | 25 |
MCase |
| 35 | – | – | Micro |
| 36 | Corne | 20 | Micro |
| 37 | Sirène | 5 | Micro |
| 38 | Module de commande du système de freinage (valves, frein de stationnement) | 40 |
MCase |
| 39 | Nettoyeurs | 30 |
MCase |
| 40 | Boîtes de contacteurs haute tension, droite et gauche | 25 |
MCase |
| 41 | – | – |
MCase |
| 42 | Chauffage du parking* | 20 |
MCase |
| 43 | – | – |
MCase |
| 44 | – | – |
MCase |
| 45 | – | – |
MCase |
| 46 | Délivré lorsque le contact est mis :
Module de contrôle du moteur ; Composants de transmission ; Servo de direction électrique ; Module électronique central. |
5 | Micro |
| 47 | Bruit à l’extérieur de la voiture (sur certains marchés) | 5 | Micro |
| 48 | Phare avant à droite | 15 | Micro |
| 49 | Blocage alcoolique * | 5 | Micro |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Airbags ; Capteur de poids du passager | 5 | Micro |
| 53 | Phare avant gauche | 15 | Micro |
| 54 | Capteur de la pédale d’accélérateur | 5 | Micro |
| 55 | Module de contrôle de la transmission ;
Module de commande du sélecteur de vitesse. |
15 | Micro |
| 56 | Module de contrôle du moteur (ECM) | 5 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | Module de contrôle du moteur ;
Actionneur ; unité d’étranglement ; Valve pour turbocompresseur. |
20 | Micro |
| 62 | solénoïdes ;
Valve ; Thermostat pour le système de refroidissement du moteur. |
10 | Micro |
| 63 | Régulateurs de vide ;
Valve de dérivation électrique : Valve pour la ventilation. |
7,5 | Micro |
| 64 | Unité de commande, amortisseur de spoiler ;
Unité de commande, volet de radiateur |
5 | Micro |
| 65 | – | – | Micro |
| 66 | Sonde lambda avant et arrière | 15 | Micro |
| 67 | Solénoïde de la pompe à huile du moteur ;
Embrayage magnétique de la climatisation ; Sonde lambda avant, centrale et arrière. |
15 | Micro |
| 68 | – | – | Micro |
| 69 | Module de contrôle du moteur (ECM) | 20 | Micro |
| 70 | Bobines d’allumage ;
Bougies d’allumage. |
15 | Micro |
| 71 | – | – |
MCase |
| 72 | – | – |
MCase |
| 73 | Module de commande de la pompe à fluide de transmission | 30 |
MCase |
| 74 | – | – |
MCase |
| 65 | Actionneur pour la transmission | 25 |
MCase |
| 76 | – | – |
MCase |
| 77 | – | – |
MCase |
| 78 | – | – |
MCase |
Fusibles sous la boîte à gants
| Numéro | Description | Amper [A] | Type |
|---|---|---|---|
| 1 | – | – | Micro |
| 2 | – | – |
MCase |
| 3 | – | – | Micro |
| 4 | Détecteur de mouvement * | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Présentation du conducteur | 5 | Micro |
| 7 | Clavier dans la console centrale | 5 | Micro |
| 8 | Capteur solaire | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Module de volant | 5 | Micro |
| 12 | Bouton de démarrage et module de commande du frein de stationnement | 5 | Micro |
| 13 | Module de volant pour volant chauffant * | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Module de commande de la climatisation | 10 | Micro |
| 19 | Blocage du volant | 7,5 | Micro |
| 20 | Prise de diagnostic OBDII | 10 | Micro |
| 21 | Vue centrale | 5 | Micro |
| 22 | Module de ventilateur de climatisation avant | 40 |
MCase |
| 23 | USB SPLITTER | 5 | Micro |
| 24 | Contrôle l’éclairage ;
Éclairage intérieur ; Rétroviseur intérieur à gradation ; Capteur de pluie et de lumière ; Clavier dans la console du tunnel, à côté de l’espace pour les jambes de la banquette arrière. * ; Sièges avant à réglage électrique ; Panneaux de commande des portes arrière ; Module de ventilateur de climatisation côté gauche/droit. |
7,5 | Micro |
| 25 | Module de commande de la fonction d’assistance au conducteur | 5 | Micro |
| 26 | – | – | Micro |
| 27 | Écran principal | 5 | Micro |
| 28 | Éclairage du compartiment passagers | 5 | Micro |
| 29 | – | – | Micro |
| 30 | Affichage sur la console de toit (rappel de ceinture de sécurité/indicateur d’airbag du siège passager avant) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | Commande de la porte du conducteur | 20 | Micro |
| 34 | – | – | Micro |
| 35 | Module de contrôle de la voiture connecté à l’Internet ;
Module de contrôle pour Polestar Connect. |
5 | Micro |
| 36 | Commande de la porte du passager | 20 | Micro |
| 37 | Unité de contrôle du son (amplificateur) | 40 |
MCase |
| 38 | – | – |
MCase |
| 39 | Module d’antenne multibande | 5 | Micro |
| 40 | Modules de confort des sièges (massage) à l’avant * | 5 | Micro |
| 41 | – | – | Micro |
| 42 | – | – | Micro |
| 43 | Module de commande de la pompe à carburant | 15 | Micro |
| 44 | Bobines de relais dans le panneau de commande électrique dans le compartiment moteur ;
Bobine de relais de la pompe à fluide de transmission. |
5 | Micro |
| 45 | Ouverture du couvercle du coffre d’un simple coup de pied | 5 | Micro |
| 46 | Chauffage du siège avant côté conducteur | 15 | Micro |
| 47 | Chauffage du siège, côté passager avant | 15 | Micro |
| 48 | Pompe de refroidissement | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Commande de la porte à gauche | 20 | Micro |
| 51 | – | – | Micro |
| 52 | – | – | Micro |
| 53 | Module de contrôle du recensement | 10 | Micro |
| 54 | – | – |
MCase |
| 55 | – | – | Micro |
| 56 | Contrôle de la porte à droite | 20 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | Fusible principal du système d’info-divertissement | 15 | Micro |

2021
Fusibles dans le compartiment de charge
| Numéro | Description | Amper [A] | Type |
|---|---|---|---|
| 1 | Dégivreur de lunette arrière | 30 |
MCase |
| 2 | Module électronique central | 40 |
MCase |
| 3 | – | – |
MCase |
| 4 | – | – |
MCase |
| 5 | – | – |
MCase |
| 6 | – | – |
MCase |
| 7 | Siège passager avant à commande électrique | 20 |
MCase |
| 8 |
MCase |
||
| 9 | Hayon à commande électrique | 25 |
MCase |
| 10 | Module de porte frontale côté droit | 20 |
MCase |
| 11 | – | – |
MCase |
| 12 | Module de prétensionneur de ceinture de sécurité, côté droit | 40 |
MCase |
| 13 | Bobines de relais internes | 5 | Micro |
| 14 | Siège du conducteur à réglage électrique | 20 | Micro |
| 15 | – | – | Micro |
| 16 | Antidémarreur éthylométrique * | 5 | Micro |
| 17 | Clé numérique | 5 | Micro |
| 18 | – | – |
MCase |
| 19 | Module de porte gauche à l’avant | 20 |
MCase |
| 20 | Module de prétensionneur de ceinture de sécurité, côté gauche | 40 | Micro |
| 21 | Caméra de stationnement ; module de visualisation grand angle. | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | Alimentation électrique avec l’allumage en marche | 10 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | – | – | Micro |
| 29 | – | – | Micro |
| 30 | Informations sur angle mort ( BLIS ):module de contrôle, son d’inversion externe. | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Modules de prétensionneurs de ceinture de sécurité | 5 | Micro |
| 33 | Cylindre d’échappement (essence, certaines variantes de moteur) | 5 | Micro |
| 34 | Profil actif | 10 | Micro |
| 35 | – | – | Micro |
| 36 | – | – | Micro |
| 37 | – | – |
MCase |
Fusibles dans le compartiment moteur
| Numéro | Description | Amper [A] | Type |
|---|---|---|---|
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | – | – | Micro |
| 4 | Module de commande de l’actionneur pour l’engagement/désengagement automatique des engrenages de la transmission | 5 | Micro |
| 5 | Module de commande de chauffage à haute tension pour le liquide de refroidissement du moteur à combustion ; boîtes de contacteurs à haute tension, droite et gauche. | 10 | Micro |
| 6 | Module de commande pour la climatisation ; Vanne d’arrêt pour l’échangeur de chaleur ;
Vanne d’arrêt du réfrigérant circulant dans le système de climatisation. |
5 | Micro |
| 7 | Module de commande pour batterie hybride ; onduleur haute tension pour générateur/démarreur combiné à haute tension en amont avec onduleur 500 V-12 V ;
Module de commande des moteurs électriques de l’essieu arrière. |
10 | Micro |
| 8 | – | – | Micro |
| 9 | Onduleur pour la commande de l’alimentation des moteurs électriques de l’essieu arrière | 10 | Micro |
| 10 | Module de commande pour batterie hybride ; onduleur haute tension pour générateur/démarreur combiné à haute tension en amont avec onduleur 500 V-12 V. | 10 | Micro |
| 11 | Unité de charge | 5 | Micro |
| 12 | Vanne d’arrêt du liquide de refroidissement de la batterie hybride ; batterie haute tension, arrière | 7,5 | Micro |
| 13 | Pompe de refroidissement pour la chaîne de traction électrique | 20 | Micro |
| 14 | Ventilateur de refroidissement pour les composants hybrides | 25 |
MCase |
| 15 | Pompe à eau de refroidissement pour accumulateur haute tension | 25 |
MCase |
| 16 | – | – |
MCase |
| 17 | – | – |
MCase |
| 18 | Unité de calcul | 5 | Micro |
| 19 | – | – | Micro |
| 20 | Batterie haute tension, arrière | 5 | Micro |
| 21 | – | – | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | Nid 12 V sur la console du tunnel à l’avant | 15 | Micro |
| 25 | Nid 12 V Dans la console du tunnel, à côté de l’espace pour les jambes de la deuxième rangée de sièges ; Prise de courant 12 V Dans la console du tunnel, entre les sièges arrière ;
Ports USB dans la console du tunnel, entre les sièges arrière. |
15 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Phare avant gauche | 15 | Micro |
| 29 | Feu droit | 15 | Micro |
| 30 | – | – | Micro |
| 31 | – | – |
MCase |
| 32 | – | – |
MCase |
| 33 | Rondelles de phares | 25 |
MCase |
| 34 | Lave-glace | 25 |
MCase |
| 35 | – | – | Micro |
| 36 | corne | 20 | Micro |
| 37 | Sirène | 5 | Micro |
| 38 | Module de commande du système de freinage (valves, frein de stationnement) | 40 |
MCase |
| 39 | Nettoyeurs | 30 |
MCase |
| 40 | Boîtes de contacteurs haute tension, droite et gauche | 25 |
MCase |
| 41 | – | – |
MCase |
| 42 | Chauffage du parking * | 20 |
MCase |
| 43 | – | – |
MCase |
| 44 | – | – |
MCase |
| 45 | – | – |
MCase |
| 46 | Fourni lorsque le contact est établi : module de commande du moteur ; composants de la transmission ; servo de direction électrique ; module électronique central. | 5 | Micro |
| 47 | Bruit à l’extérieur de la voiture (sur certains marchés) | 5 | Micro |
| 48 | Feu droit | 15 | Micro |
| 49 | Blocage alcoolique * | 5 | Micro |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Airbags ; Capteur de poids du passager | 5 | Micro |
| 53 | Phare avant gauche | 15 | Micro |
| 54 | Capteur de la pédale d’accélérateur | 5 | Micro |
| 55 | Module de commande de la transmission ; module de commande du sélecteur de vitesse. | 15 | Micro |
| 56 | Module de contrôle du moteur (ECM) | 5 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | Module de commande du moteur ; Actionneur ; unité de papillon des gaz ;
Valve pour turbocompresseur. |
20 | Micro |
| 62 | Solénoïdes ; Soupape ; Thermostat pour le système de refroidissement du moteur. | 10 | Micro |
| 63 | Régulateurs de vide ; Valve de dérivation électrique :
Valve d’aération. |
7,5 | Micro |
| 64 | Unité de commande, amortisseur de spoiler;Unité de commande, amortisseur de radiateur | 5 | Micro |
| 65 | – | – | Micro |
| 66 | Sonde lambda avant et arrière | 15 | Micro |
| 67 | Solénoïde de la pompe à huile du moteur ; accouplement magnétique de la climatisation ;
Sonde lambda avant, centrale et arrière. |
15 | Micro |
| 68 | – | – | Micro |
| 69 | Module de contrôle du moteur (ECM) | 20 | Micro |
| 70 | Bobines d’allumage ; Bougies d’allumage | 15 | Micro |
| 71 | – | – |
MCase |
| 72 | – | – |
MCase |
| 73 | Module de commande de la pompe à fluide de transmission | 30 |
MCase |
| 74 | – | – |
MCase |
| 75 | Actionneur pour la transmission | 25 |
MCase |
| 76 | – | – |
MCase |
| 77 | – | – |
MCase |
| 78 | – | – |
MCase |
Fusibles sous la boîte à gants
| Numéro | Description | Amper [A] | Type |
|---|---|---|---|
| 1 | – | – | Micro |
| 2 | – | – |
MCase |
| 3 | – | – | Micro |
| 4 | Détecteur de mouvement * | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Présentation du conducteur | 5 | Micro |
| 7 | Clavier dans la console centrale | 5 | Micro |
| 8 | Capteur solaire | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Module de volant | 5 | Micro |
| 12 | Bouton de démarrage et module de commande du frein de stationnement | 5 | Micro |
| 13 | Module de volant pour volant chauffant * | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Module de commande de la climatisation | 10 | Micro |
| 19 | Blocage du volant | 7,5 | Micro |
| 20 | Prise de diagnostic OBDII | 10 | Micro |
| 21 | Vue centrale | 5 | Micro |
| 22 | Module de ventilateur pour la climatisation frontale | 40 |
MCase |
| 23 | USB SPLITTER | 5 | Micro |
| 24 | Contrôle l’éclairage ; éclairage intérieur ; gradation du rétroviseur intérieur ;
Capteur de pluie et de lumière ; Clavier dans la console du tunnel, à côté de l’espace pour les jambes du siège arrière. * ; Sièges avant à réglage électrique ; Panneaux de commande du hayon ; Module de ventilateur de climatisation côté gauche/droit. |
7,5 | Micro |
| 25 | Module de commande de la fonction d’assistance au conducteur | 5 | Micro |
| 26 | – | – | Micro |
| 27 | Écran principal | 5 | Micro |
| 28 | Éclairage du compartiment passagers | 5 | Micro |
| 29 | – | – | Micro |
| 30 | Affichage sur la console de toit (rappel de ceinture de sécurité/indicateur d’airbag du siège passager avant) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | Commande de la porte du conducteur | 20 | Micro |
| 34 | – | – | Micro |
| 35 | Module de contrôle de la voiture connectée à Internet ; module de contrôle pour Polestar Connect. | 5 | Micro |
| 36 | Commande de la porte du passager | 20 | Micro |
| 37 | Unité de contrôle audio (amplificateur) | 40 |
MCase |
| 38 | – | – |
MCase |
| 39 | Module d’antenne multibande | 5 | Micro |
| 40 | Modules de confort des sièges (massage) à l’avant * | 5 | Micro |
| 41 | – | – | Micro |
| 42 | – | – | Micro |
| 43 | Module de commande de la pompe à carburant | 15 | Micro |
| 44 | Bobines de relais dans le panneau de commande électrique du compartiment moteur ; bobine de relais de la pompe à fluide de transmission. | 5 | Micro |
| 45 | Ouvrez le couvercle du coffre d’un simple coup de pied. | 5 | Micro |
| 46 | Chauffage du siège avant côté conducteur | 15 | Micro |
| 47 | Chauffage du siège, côté passager avant | 15 | Micro |
| 48 | Pompe de refroidissement | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Commande de la porte à gauche | 20 | Micro |
| 51 | – | – | Micro |
| 52 | – | – | Micro |
| 53 | Module de contrôle du recensement | 10 | Micro |
| 54 | – | – |
MCase |
| 55 | – | – | Micro |
| 56 | Commande de la porte à droite | 20 | Micro |
| 59 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | Fusible principal du système d’info-divertissement | 15 | Micro |
