Skoda Octavia (2005) – boîte à fusibles

Skoda Octavia (2005) – boîte à fusibles

Skoda Octavia (2005) – Schéma des fusibles

Année de production : 2005

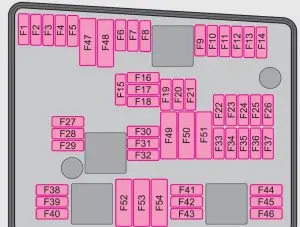

Boîte à fusibles dans le compartiment moteur

Skoda Octavia – fusibles -.
compartiment moteur
Numéro Description Ampry [A]
F1 Pompe ABS 30
F2 Vannes ABS 30
F3 Unité de commande des fonctions de confort 20
F4 Circuit de mesure 5
F5 Corne 20
F6 Bobines d’allumage 20
F7 Interrupteur du feu de freinage 5
F8 Vannes de contrôle 10
F9 Sonde lambda, unité de contrôle de la période d’éclairage 10
F10 Pompe à air secondaire 5
Soupape de recirculation des gaz d’échappement 10
F11 Unité de commande du moteur 25/30
F12 Sonde Lambda 15
F13 Contrôleur de transmission automatique 15
F14 Non attribué
F15 Démarreur 40
F 16 Levier d’essuie-glace et levier de clignotant 15
F17 Groupe d’instruments 10
F18 Amplificateur audio (système de sonorisation) 30
F19 Radio 15
F20 Téléphone 5
F21 Non attribué
F22 Non attribué
F23 Non attribué
F24 Unité de contrôle pour le bus CAN 10
F25 Non attribué
F26 Unité de commande du moteur 10
Alimentation pour le contrôleur de moteur 5
F27 Chauffage ou ventilation du carter 10
F28 Contrôleur de transmission automatique 20
F29 Bobines d’allumage 10/20
F30 Non attribué
F31 Essuie-glace 30
F32 Soupapes 10
F33 Pompe à carburant, capteur de niveau de carburant 15
F34 Non attribué
F35 Non attribué
F36 Non attribué
F37 Non attribué
F38 Lumières et visibilité 10
F39 Jauge d’huile moteur 5
F40 Alimentation à la borne 15 (allumage en marche) 20
F41 Non attribué
F42 Compteur de masse d’air 10
Pompe à carburant 5
F43 Pompe à vide 20
F44 Non attribué
F45 Sonde Lambda 15
F46 Non attribué
F47 Unité de commande centrale, phares principaux à gauche 40
F48 Unité de commande centrale, feux latéraux droits 40
F49 Non attribué
F50 Non attribué
F51 Pompe à air secondaire 40
Unité de contrôle de la période d’éclairage 50
F52 Relais de puissance – borne X a) 50
F53 Alimentation des fusibles 32 à 37 du tableau de bord 50
F54 Ventilateur de radiateur 50
(a) Afin de ne pas décharger inutilement la batterie lors du démarrage du moteur, les composants électriques de cette borne sont automatiquement déconnectés.
voir aussi:  Skoda Octavia (2010) - boîte à fusibles et relais

Boîte à fusibles du tableau de bord

Skoda Octavia – fusibles -.
tableau de bord

Numéro Description Ampères [A]
1 Prise de diagnostic 10
2 ABS, ESP 5
3 Direction assistée électromécanique 10
4 Chauffage, climatisation, sièges à réglage électrique 5
5 Non attribué
6 Groupe d’instruments 5
7 Lumières et visibilité 5
8 Rétroviseur intérieur avec fonction d’auto-image 5
9 Connecteur Haldex (4 × 4) 5
10 Téléphone 5
11 Dispositif de remorquage 5
12 Système de verrouillage central 10
13 Prise de diagnostic, interrupteur d’éclairage 10
14 Feu de freinage, transmission automatique 5
15 Unité de commande centrale – éclairage intérieur 7,5
16 Climatronic 10
17 Capteur de pluie et de lumière 5
18 Aide au stationnement, dispositif de verrouillage du levier de vitesses 5
19 Aide au stationnement 5
20 Non attribué
21 Non attribué
22 Soufflerie d’air pour Climatronic 40
23 Pare-brise 30
24 Plus léger 25
25 Chauffage de la lunette arrière 25
26 Prise de courant dans le coffre 20
27 Relais de la pompe à carburant 15
28 Non attribué
29 Unité de contrôle du moteur 10
30 Airbag 5
31 Transmission automatique, feux de recul 5
32 Lève-vitre électrique arrière 30
33 Toit incliné électrique 25
34 Non attribué
35 Système d’alarme anti-vol 5
36 Système de nettoyage des phares 20
37 Chauffage des sièges avant 30
38 Non attribué
39 Non attribué
40 Soufflerie d’air pour le chauffage et la climatisation 40
41 Essuie-glace arrière 15
42 Nettoyage de la pompe du lave-glace 15
43 Dispositif de remorquage 15
44 Dispositif de remorquage 20
45 Dispositif de remorquage 15
46 Buses de lave-glace chauffées 5
47 Non attribué
48 Non attribué
49 Interrupteur d’éclairage 5
