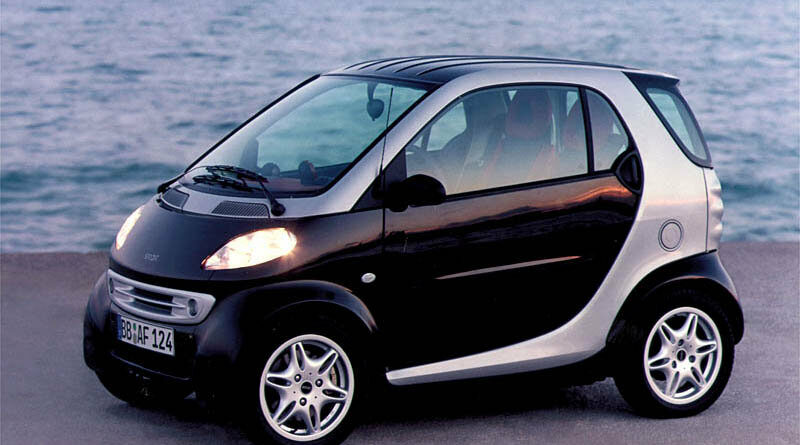

Smart City Coupé (1998-2002) – Schéma des boîtes à fusibles
Année de production : 1998, 1999, 2000, 2001, 2002.
Fusible d’allumage (prise électrique) dans la Smart City Coupé (1998-2002). Le fusible 12 se trouve dans la boîte à fusibles du tableau de bord.
Boîte à fusibles – emplacement
- Sous le tableau de bord
- Sous le tapis, sous le siège gauche
Boîte à fusibles sous le tableau de bord
| Non. | Description | [A] |
| 1 | Feu de pied et feu arrière droit, lampe d’instrumentation, lampe de plaque minéralogique | 7,5 |
| 2 | Pied gauche et feu arrière | 7,5 |
| 3 | Feu de brouillard avant | 15 |
| 4 | Feu de brouillard arrière | 7,5 |
| 5 | Feux de croisement à gauche avec réglage de la portée des phares | 7,5 |
| 6 | Feux de croisement à droite avec réglage de la portée des phares | 7,5 |
| 7 | Feu de route gauche, indicateur de feu de route | 7,5 |
| 8 | Feu de circulation à droite | 7,5 |
| 9 | Moteur 160 du 16.11.99 : Bobine d’allumage, démarreur | 25 |
| Moteur 660 du 16.11.99 : Démarreur | 15 | |
| 10 | à partir du 16.11.99 : Signaux de virage feux stop | 15 |
| 11 | Radio, système de navigation, chargeur de CD, chargeur d’instruments, compte-tours, lampe de recul, reconnaissance automatique de siège d’enfant, prise de diagnostic, interrupteur de chauffage CTP (moteur 660) | 15 |
| 12 | Prise 12 V. | 15 |
| 13 | Lampe intérieure arrière, prise de diagnostic | 15 |
| 14 | Radio, système de navigation, changeur de CD | 15 |
| 15 | Modules de commande : tableau de bord, EEZ, verrouillage central, alarme automatique, ouverture à distance du couvercle du coffre, éclairage intérieur avant. | 7,5 |
| 16 | Verrouillage central, console de sécurité, horloge, klaxon, ouverture à distance du couvercle du coffre, éclairage intérieur. | 15 |
| 17 | Moteur d’essuie-glace arrière | 15 |
| Cabrio : Sièges chauffants | 25 | |
| 18 | Sièges chauffants Cabrio : moteur à capote |
25 |
| 19 | Cabrio : moteur à capote | 25 |
| Toit en verre coulissant | 15 | |
| 20 | Moteur 160 : Module de commande du moteur | 7,5 |
| 21 | Chauffage de la lunette arrière, ventilateur du moteur | 30 |
| 22 | à partir du 16.11.99 : Système de changement de vitesse, boîte de relais de circuit 30 | 40 |
| au 15.11.99 : Signaux de virage Feux de stop | 15 | |
| 23 | Chauffage par ventilateur | 20 |
| 24 | Vitres électriques gauche et droite | 30 |
| 25 | Essuie-glace avant, pompe de lave-glace, essuie-glace arrière | 20 |
| 26 | Modules de contrôle : ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relais | ||
| A | Relais d’éclairage antibrouillard | |
| B | au 15.11.99 : Relais d’ouverture CL à partir du 16.11.99 : Relais d’ouverture du coffre à distance |
|
| C | au 15.11.99 : Relais de fermeture CL à partir du 16.11.99 : Relais pour le fonctionnement intermittent des essuie-glaces de la lunette arrière |
|
| D | Relais du klaxon | |
| E | jusqu’au 15.11.99 : Relais d’ouverture du coffre à distance à partir du 16.11.99 : Ventilateur de chauffage, lève-vitre électrique et relais de secours |
|
| F | Relais de la lunette arrière chauffante | |
| G | Relais de ventilateur motorisé | |
| H | Relais du signal de virage à gauche | |
| I | Relais du clignotant droit | |
| K | au 15.11.99 : Ventilateur de chauffage, lève-vitre électrique et relais de secours à partir du 16.11.99 : Relais d’essuie-glace intermittent |
|
| L | Relais de phares | |
| M | Relais de phares | |
Boîte à fusibles sous le tapis, sous le siège de gauche
| Non. | Description | [A] |
| S1 | Refroidisseur d’air de suralimentation, embrayage magnétique de compresseur frigorifique | 15 |
| S2 | Pompe à carburant | 10 |
| S3 | Moteur 160 : Soupapes d’injection, MEG 660 Moteur : Injecteurs, coupe-circuit électrique, soupape de pression |
15 |
| S4 | Moteur 160 : Soupape de reniflard du réservoir, capteur d’oxygène Moteur 660 : Contrôle du temps de luminosité |
10 |
| Relais |
||
| P. | Relais de la pompe à carburant électrique |
|
| Q | Relais de transmission manuelle automatique | |
| R | Relais principal | |
| S | Relais du ventilateur de refroidissement de l’air de charge | |
| T | Relais de démarrage | |
| U | Relais d’embrayage magnétique du compresseur de climatisation | |
