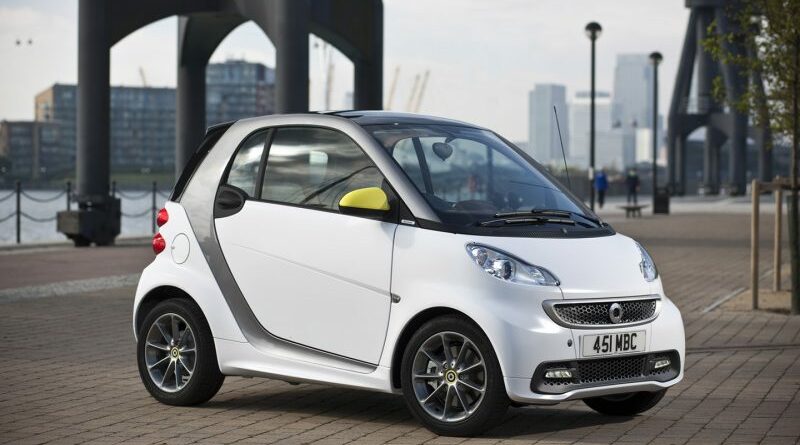

Smart Fortwo (2014-2015) – Schéma des boîtes à fusibles
Année de production : 2014, 2015.
Fusible d’allumage (prise électrique) dans la Smart Fortwo (2014-2015). Le fusible 12 est dans la boîte à fusibles.
Boîte à fusibles dans l’habitacle
La boîte à fusibles est située du côté du conducteur, sous le tableau de bord.
Avant
1-31 – Fusible
R1 – R9 – prises pour fusibles de rechange
Inverser
32 – 36 – Fusible
| Fusible | Description | Ampères [A] |
| 1 | Moteur | 25 |
| 2 | Nettoyeurs | 25 |
| 3 | Vitres électriques (gauche et droite) | 20 |
| 4 | Ventilateur d’habitacle (HVAC) | 25 |
| 5 | Phares antibrouillard avant,
Feux de circulation de jour à LED |
10 |
| 6 | Feu de position droit,
Feu arrière droit, lumière de la plaque d’immatriculation |
7,5 |
| 7 | Feu de stationnement gauche, feu arrière gauche | 7,5 |
| 8 | Moteur, ventilation du réservoir | 25 |
| 9 | Moteur | 7,5 |
| 10 | Moteur, boîte de vitesses, poignée | 15 |
| 11 | Unité de contrôle ESP®. | 15 |
| 12 | Interrupteur d’éclairage extérieur,
Interrupteur de feux clignotants, module de commutation du cockpit, la prise de diagnostic embarquée, unité de contrôle de la transmission, Rétroviseur extérieur chauffant, système d’alerte anti-vol, capteur de lumière de pluie, instruments auxiliaires, verrouillage centralisé, groupe d’instruments, Système de contrôle de la pression des pneus (TPMS), Feux de freinage et clignotants (gauche et droite) |
10 |
| 13 | – | – |
| 14 | Compresseur d’air conditionné | 15 |
| 15 | Audio, subwoofer,
système de sonorisation, capote (cabriolet uniquement), éclairage intérieur |
15 |
| 16 | Pompe à carburant avec capteur de niveau de carburant | 15 |
| 17 | Essuie-glace arrière (coupé uniquement) | 15 |
| 18 | Unité de commande ESP®, unité de commande EPS, système de sécurité | 10 |
| 19 | Unité de contrôle du moteur,
unité de contrôle de la transmission, Système de contrôle de la pression des pneus (TPMS), prise de diagnostic embarqué |
7,5 |
| 20 | Système de climatisation, réglage des rétroviseurs extérieurs,
pompe du lave-glace, système audio, chauffage des sièges, interrupteur d’essuie-glace, interrupteur de capote (cabriolet uniquement) |
10 |
| 21 | Prise électrique supplémentaire | 15 |
| 22 | Poutre d’immersion gauche | 7,5 |
| 23 | Poutre d’immersion à droite | 7,5 |
| 24 | Lampe de remplacement | 15 |
| 25 | Feu de circulation à droite | 7,5 |
| 26 | Feu de circulation à gauche | 7,5 |
| 27 | Moteur | 7,5 |
| 28 | Dégivreur de lunette arrière | 40 |
| 29 | Toit souple (cabriolet uniquement) | 30 |
| 30 | Contrôleur de transmission, ventilateur de radiateur | 40 |
| 31 | Klaxon, verrouillage central | 20 |
| 32 | – | – |
| 33 | Commutateur de démarrage (allumage) | 50 |
| 34 | Unité de contrôle ESP®. | 40 |
| 35 | Unité de contrôle ESP | 30 |
| R1 | Rétroviseurs extérieurs chauffants | 7,5 |
| R2 | Feux de freinage | 7,5 |
| R3 | – | – |
| R4 | – | – |
| R5 | Unité de pare-brise Car2go | 10 |
| R6 | – | – |
| R7 | Éclairage intérieur | 5 |
| R8 | Système de sonorisation | 20 |
| R9 | Contrôleur de chauffage de siège | 25 |
