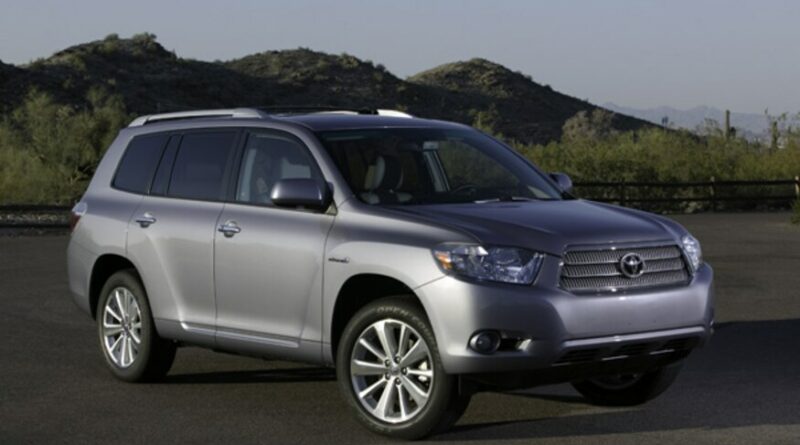

Toyota Highlander Hybrid (2008) – schéma de la boîte à fusibles
Année de fabrication : 2008.
Fusible de l’allumeur (prise) dans le Toyota Highlander Hybrid (2008). est des fusibles 27 et 28 ? dans la boîte à fusibles du tableau de bord (bloc de fusibles).
Compartiment moteur
Type A (bloc de fusibles au dos du couvercle)
Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de secours |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Désembuage de la vitre arrière |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Prise de courant |
| 7 | PORTE 1 | 25 | Système de communication multiplex |
| 8 | IGCT NO.3 | 10 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport. |
| 9 | EFI NO.3 | 10 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport. |
| 12 | HTR | 50 | Système de climatisation |
| 13 | VENTILATEUR NO.2 | 50 | Ventilateur de refroidissement électrique |
| 14 | VENTILATEUR NO.1 | 50 | Ventilateur de refroidissement électrique |
| 15 | RR CLR | 40 | Système de climatisation |
| 16 | RR DEF | 30 | Désembuage de la lunette arrière |
| 17 | PBD | 30 | Alimentation de la porte arrière |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, PORT 1,
HTR, RR DEF, VENTILATEUR PRINCIPAL, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Direction assistée électrique |
| 20 | ABS MTR1 | 50 | Système de freinage |
| 21 | ABS MTR2 | 50 | Système de freinage |
| 22 | CRT | 10 | Système de divertissement aux places arrière |
| 23 | RADIO1 | 15 | Système de sonorisation |
| 24 | ECU-B | 10 | Capteur de torsion ;
Indicateurs et jauges ; Système de climatisation ; ECU ; Télécommande sans fil ; Système de clé intelligent ; Porte arrière électrique ; Système de diagnostic embarqué. |
| 25 | DOME | 10 | Éclairage de la vanité ;
L’illumination personnelle ; Éclairage intérieur ; Indicateurs et jauges ; Éclairage supplémentaire de la porte ; Porte arrière motorisée. |
| 26 | AMP | 15 | Système de sonorisation |
| 27 | REMORQUAGE | 30 | Feux de remorque |
| 28 | IG2 | 25 | WTR NO. 1, WTR NO. 2 |
| 29 | STR LOCK | 20 | Système de blocage du volant |
| 30 | IGCT | 30 | IGCT No 2, IGCT No 3, INV-W / P, EIF No 3 |
| 31 | HAZ | 15 | Allumer les feux de signalisation |
| 32 | ABS NO.3 | 15 | Système de freinage à commande électronique |
| 33 | ABS NO.2 | 10 | Système de freinage à commande électronique |
| 34 | ABS NO.1 | 10 | Condensateur |
| 35 | HUILE PMP | 10 | Système de refroidissement du fluide du pont de propulsion |
| 36 | BATT FAN | 15 | Système hybride |
| 37 | G / H | 10 | Trappe en verre ;
Système de communication multiplex. |
| 38 | DC / DC-S | 10 | Système hybride |
| 39 | AM2 | 7,5 | Système de communication multiplex |
| 40 | H-LP LH | 15 | Phare gauche (feux de route) |
| 41 | H-LP RH | 15 | Phares (feux de route) |
| 42 | H-LP LL | 15 | Phare gauche (feux de croisement) |
| 43 | H-LP RL | 15 | Phares (feux de croisement) |
| 44 | CORNE | 10 | Corne |
| 45 | EFI NO.1 | 10 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport ; Système de clé intelligent. |
| 46 | ETCS | 10 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport ; Système de commande électronique de l’accélérateur |
| 47 | A / F | 20 | Capteur de rapport air/carburant |
| 48 | S-HORN | 7,5 | Corne |
Type B (si équipé)
| Fusible | Amp [A] | Description | |
| 1 | INV-W / P | 15 | Système hybride |
| 2 | IGCT NO.2 | 7,5 | Système hybride |
| 3 | A / CD | 10 | Système de climatisation |
Sous le tableau de bord
Face avant du bloc de fusibles
Bloc de fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Chaise électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | 25 | Vitres électriques | |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | FR DEF | 25 | Dégivreur d’essuie-glace |
| 8 | STOP | 10 | Feux de signalisation |
| 9 | PORTE NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Pompe à eau |
| 11 | RR FOG | 7,5 | Pas de circuit |
| 12 | CARBURANT OPN | 7,5 | Ouvreur de trappe de remplissage de carburant |
| 13 | Y/ROOF | 30 | Toit ouvrant électrique |
| 14 | TAIL | 15 | Feux de stationnement ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de brouillard avant ; Feux de remorque. |
| 15 | PANEL | 7,5 | Illumination du compartiment de rangement utile ;
Lumières d’urgence ; Système audio ; Désembuage extérieur des rétroviseurs ; Système de verrouillage électrique des portes ; Chauffage des sièges ; Système de divertissement pour les sièges arrière ; Bouton de contrôle de l’éclairage sur le tableau de bord ; Commutateur de boîte de vitesses à commande électronique ; Transmission ; Commutateurs au volant. |
| 16 | IG NO.1 DE L’ECU | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Système de transmission à commande électronique ; Portes arrière électriques ; Chauffage des sièges ; Système d’avertissement de la pression des pneus ; Direction assistée électronique ; Transmission. |
| 17 | IG NO.2 DE L’ECU | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Climatisation ;
VENTILATEUR N°1 ; VENTILATEUR N°2. |
| 19 | WASH | 20 | Essuie-glaces et lave-glaces |
| 20 | S-HTR | 20 | Chauffe-sièges |
| 21 | GAUGAR NO.1 | 10 | Système audio ;
Désembuage extérieur des rétroviseurs ; Feux de recul ; Système de charge ; Lumières d’urgence ; Système de contrôle de la traction ; Bouton de commande de l’éclairage du tableau de bord ; Dégivreur d’essuie-glace. |
| 22 | FR WIP | 30 | Essuie-glaces et lave-glaces |
| 23 | RR WIP | 15 | Essuie-glace et lave-glace arrière |
| 24 | IGN | 10 | Système d’injection de carburant multiport ;
Système d’injection séquentielle multiport ; Système de verrouillage de la direction ; Système de clé intelligent ; Système d’airbag SRS. |
| 25 | GAUGAR NO.2 | 7,5 | Indicateurs et métriques ;
Moniteur de vue arrière. |
| 26 | ECU-ACCESSORY | 7,5 | Rétroviseur électrique ;
Système de verrouillage des vitesses ; Système de clé intelligent. |
| 27 | CHAUSSETTE ACCESSOIRE NO.1 | 10 | Prise de courant |
| 28 | CHAUSSETTE ACCESSOIRE NO.2 | 20 | Prise de courant |
| 29 | RADIO NO.2 | 7,5 | Système audio ;
Système de divertissement pour les sièges arrière ; Système de charge ; Éclairage intérieur ; L’illumination personnelle. |
| 30 | MIR HTR | 15 | Désembuage extérieur des rétroviseurs |
