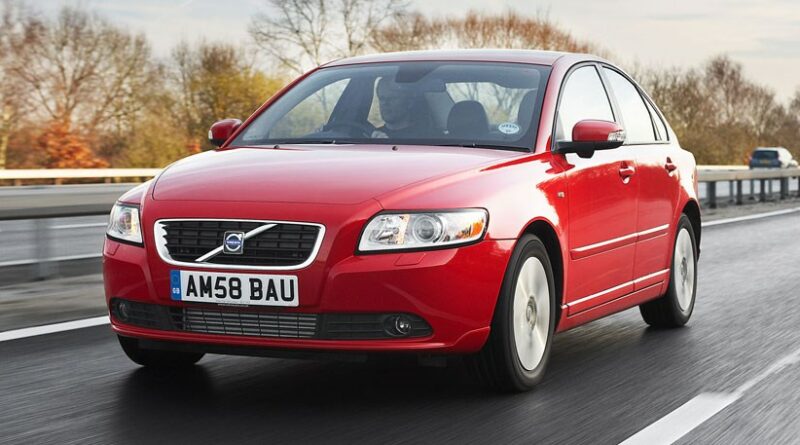

Volvo S40 (2009) – schéma de la boîte à fusibles
Année de fabrication : 2009.
Fusible d’allumage (prise électrique) dans la Volvo S40 (2009). Le fusible 45 se trouve dans la boîte à fusibles de l’habitacle.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampères [A] |
| 1 | Ventilateur de refroidissement (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation électrique de la boîte à fusibles de l’habitacle | 60 |
| 4 | Alimentation électrique de la boîte à fusibles de l’habitacle | 60 |
| 5 | Composant, unité de conditionnement d’air | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions du moteur | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Fourniture d’un chauffage de lunette arrière | 30 |
| 13 | Relais du démarreur | 30 |
| 14 | Attelage de remorque (accessoires) | 40 |
| 15 | – | – |
| 16 | Alimentation du système audio | 30 |
| 17 | Nettoyeurs | 30 |
| 18 | Alimentation de la boîte à fusibles dans l’habitacle | 40 |
| 19 | – | – |
| 20 | Corne | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de contrôle du moteur (ECM) ;
Module de contrôle de la transmission (TCM). |
10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Commutateur d’allumage | 15 |
| 27 | Compresseur d’air conditionné | 10 |
| 28 | – | – |
| 29 | Feux de brouillard avant * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée ;
Pompe à vide. |
20 |
| 34 | Bobines d’allumage ;
Capteur de pression de l’unité de climatisation. |
10 |
| 35 | Valves de détection du moteur ;
Relais de climatisation ; Bobine de relais ; Piège à huile avec élément PTC ; Can ; Compteur de masse d’air. |
15 |
| 36 | Module de contrôle du moteur (ECM) ;
Capteur d’étranglement. |
10 |
Boîte à fusibles du compartiment passager
La boîte à fusibles de l’habitacle est située sous la boîte à gants.
| Numéro | Description | Ampères [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio ;
Système de navigation Volvo (en option). |
15 |
| 44 | Système de rétention supplémentaire (SRS) ;
Module de contrôle du moteur. |
10 |
| 45 | Prise 12 V à l’arrière | 15 |
| 46 | L’éclairage :
Boîte à gants, tableau de bord, espace pour les jambes. |
5 |
| 47 | Éclairage intérieur | 5 |
| 48 | Lave-glace | 15 |
| 49 | Système de rétention supplémentaire (SRS) ;
Capteur de poids des occupants (OWS). |
10 |
| 50 | – | – |
| 51 | AWD ;
Relais du filtre à carburant. |
10 |
| 52 | Module de contrôle de la transmission (TCM) ;
ABS. |
5 |
| 53 | Direction assistée | 10 |
| 54 | Assistance au stationnement (en option) ;
Phares BiXenon (en option). |
10 |
| 55 | – | – |
| 56 | Module de commande à distance du système de navigation Volvo (en option) ;
Module de contrôle de la sirène d’alarme. |
10 |
| 57 | Prise de diagnostic intégrée ;
Interrupteur du feu de freinage. |
15 |
| 58 | Feu de circulation à droite ;
Relais pour les feux auxiliaires. |
7,5 |
| 59 | Feu de signalisation à gauche | 7,5 |
| 60 | Siège conducteur chauffant (en option) | 15 |
| 61 | Siège passager chauffant (en option) | 15 |
| 62 | Toit ouvrant (en option) | 20 |
| 63 | Fenêtre et serrure de porte à commande électrique :
la porte arrière côté passager. |
20 |
| 64 | Système audio ;
Système de navigation Volvo (en option). |
5 |
| 65 | Système de sonorisation | 5 |
| 66 | Module de commande du système audio (ICM) ;
Système de climatisation. |
10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ;
Détecteur de pluie (en option) ; Bouton BLIS (en option). |
5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ;
Plafonnier avant ; Miroir de l’image de soi ; Rappels de ceintures de sécurité. |
5 |
| 74 | Relais de la pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Module de contrôle des équipements auxiliaires (AEM) | 15 |
| 78 | – | – |
| 79 | Lampes d’appoint | 5 |
| 80 | – | – |
| 81 | Fenêtre et serrure de porte à commande électrique :
Porte arrière côté conducteur. |
20 |
| 82 | Pare-brise électrique :
Porte côté passager. |
25 |
| 83 | Fenêtre et serrure de porte à commande électrique :
la porte avant côté conducteur. |
25 |
| 84 | Siège passager électrique | 25 |
| 85 | Siège du conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ;
Éclairage de démarrage ; Sièges électriques. |
5 |
