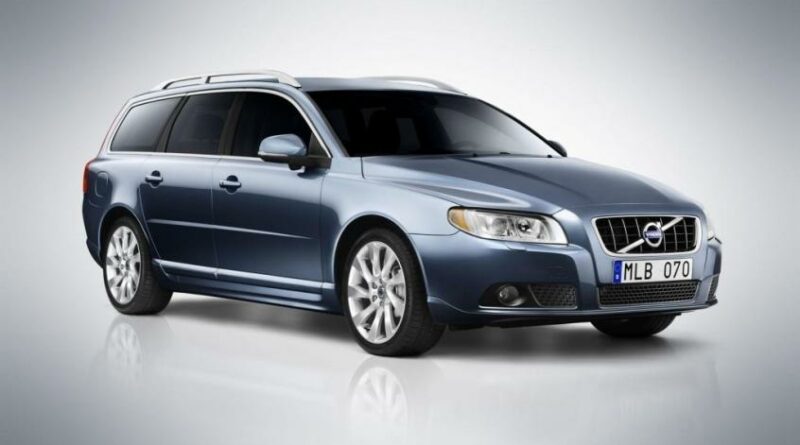

Volvo V70 – schéma de la boîte à fusibles
Année de fabrication : 2008, 2009, 2010.
Fusibles Fusibles (prises de courant) dans le Volvo V70 est le fusible n° 25 (prise 12 volts, sièges avant et arrière) dans le compartiment moteur et le fusible n° 6 (prise 12 volts dans le coffre) (module A) .
2008
Compartiment moteur
Affectation des fusibles du compartiment moteur (2008)
| Numéro | Description | Ampères [A] |
|---|---|---|
| 1 | Fusible primaire CEM KL30A | 50 |
| 2 | Fusible primaire CEM KL30B | 50 |
| 3 | Fusible primaire RJBA KL30 | 60 |
| 4 | Fusible primaire RJBB KL30 | 60 |
| 5 | RJBD KL30 fusible primaire | 50 |
| 6 | Réservation | |
| 7 | Réchauffeur d’air PTC (en option) | 100 |
| 8 | Réservation | |
| 9 | Nettoyeurs | 30 |
| 10 | Chauffage de stationnement (en option) | 25 |
| 11 | Ventilateur | 40 |
| 12 | Réservation | |
| 13 | Pompe ABS | 40 |
| 14 | Vannes ABS | 20 |
| 15 | Réservation | |
| 16 | Réglage des phares (option) (bi-xénon actif, bi-xénon) | 10 |
| 17 | Fusible principal EMC | 20 |
| 18 | Radar, module de contrôle ACC (en option) | 5 |
| 19 | Direction assistée asservie à la vitesse | 5 |
| 20 | Module de contrôle du moteur (ECM) ;
SRS. |
10 |
| 21 | Buses de lave-glace chauffées | 10 |
| 22 | I5T Pompe à vide | 20 |
| 23 | Panneau d’éclairage | 5 |
| 24 | Rondelles de phares | 15 |
| 25 | Prise 12 V, siège avant et arrière | 15 |
| 26 | Toit ouvrant (en option) ;
Console de toit/ECC (en option). |
10 |
| 27 | Relais, boîte du compartiment moteur | 5 |
| 28 | Lampes auxiliaires (en option) | 20 |
| 29 | Corne | 15 |
| 30 | Module de commande du moteur (ECM) | 10 |
| 31 | Module de commande de la transmission automatique (en option) | 15 |
| 32 | Compresseur d’air conditionné | 15 |
| 33 | Bobines de relais | 5 |
| 34 | Relais du démarreur | 30 |
| 35 | Bobines d’allumage – diesel avec système à incandescence | 20/10 |
| 36 | Module de contrôle du moteur (ECM) (essence/diesel) | 10/15 |
| 37 | Système d’injection | 15 |
| 38 | Soupapes du moteur | 10 |
| 39 | EVAR ;
Sonde lambda ; Injection (essence/diesel). |
15/10 |
| 40 | Chauffage de ventilation du carter (5 cyl. essence) ;
Chauffe-filtre diesel ; Réchauffeur de ventilation du carter (diesel 5 cylindres). |
20/20 |
| 41 | Diagnostic des fuites de canettes (en option) | 5 |
| 42 | Bougies de préchauffage (Diesel) | 70 |
| 43 | Ventilateur de refroidissement | 50 |
| 44 | Ventilateur de refroidissement | 60 |
Les fusibles 16 -33 et 35 -41 sont du type « MiniFuse ».
Les fusibles 8 – 15 et 34 sont de type « JCASE » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Les fusibles 1 à 7 et 42 à 44 sont du type « Midi Fuse » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Les fusibles 8 – 15 et 34 sont de type « JCASE » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Les fusibles 1 à 7 et 42 à 44 sont du type « Midi Fuse » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Sous la boîte à gants
Affectation des fusibles sous la boîte à gants (2008)
| Numéro | Description | Ampères [A] |
|---|---|---|
| 1 | Capteur de pluie | 5 |
| 2 | Système SRS | 10 |
| 3 | Freins ABS ;
Frein de stationnement électrique. |
5 |
| 4 | Accélérateur à pédale (en option) ;
Réchauffeur d’air (PTC) ; Sièges chauffants (en option). |
7,5 |
| 5 | Réservation | |
| 6 | Visualisation de l’ICM ;
CD et radio ; Système RSE (en option). |
15 |
| 7 | Module de volant | 7,5 |
| 8 | Réservation | |
| 9 | Poutre principale | 15 |
| 10 | Toit ouvrant (en option) | 20 |
| 11 | Feux de recul. | 7,5 |
| 12 | Réservation | |
| 13 | Feu de brouillard avant (en option) | 15 |
| 14 | Lave-glace | 15 |
| 15 | Régulateur de vitesse adaptatif ACC (en option) | 10 |
| 16 | Réservation | |
| 17 | Lumières de toit ;
Panneau de commande de la porte du conducteur ; Siège passager électrique (en option). |
7,5 |
| 18 | Affichage des informations | 5 |
| 19 | Siège du conducteur à commande électrique (en option) | 5 |
| 20 | Réservation | |
| 21 | Récepteur de clés avec télécommande ;
Capteurs d’alarme. |
5 |
| 22 | Pompe à carburant | 20 |
| 23 | Blocage électrique du volant | 20 |
| 24 | Réservation | |
| 25 | Réservoir LockK, porte arrière | 10 |
| 26 | Sirène d’urgence. ECK | 5 |
| 27 | Bouton marche/arrêt | 5 |
| 28 | Interrupteur du feu de freinage | 5 |
Zone de chargement
Affectation des fusibles dans le compartiment de charge (2008)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Module A (noir) : | ||
| 1 | Panneau de commande, porte du conducteur | 25 |
| 2 | Panneau de commande, porte du passager | 25 |
| 3 | Panneau de commande, porte arrière, gauche | 25 |
| 4 | Panneau de commande, porte arrière, droite | 25 |
| 5 | Réservation | |
| 6 | Prise 12 volts dans le coffre ;
Réfrigérateur (facultatif). |
15 |
| 7 | Dégivreur de lunette arrière | 30 |
| 8 | Réservation | |
| 9 | Prise remorque 2 (en option) | 15 |
| 10 | Siège à réglage électrique côté conducteur | 25 |
| 11 | Prise de remorquage 1 (en option) | 40 |
| 12 | POT (ouverture automatique du hayon) (en option) | 30 |
| Module B (blanc) : | ||
| 1 | Réservation | |
| 2 | Module de commande quatre C (en option) | 15 |
| 3 | Chauffage du siège avant côté conducteur (en option) | 15 |
| 4 | Chauffage du siège, côté passager avant (en option) | 15 |
| 5 | Chauffage du siège arrière droit (en option) | 15 |
| 6 | Module de commande AWD | 10 |
| 7 | Chauffage du siège arrière gauche (en option) | 15 |
| 8 | Réservation | |
| 9 | Siège à réglage électrique du côté passager | 25 |
| 10 | Entraînement sans clé (en option) | 20 |
| 11 | Frein de stationnement électrique (en option) à gauche | 30 |
| 12 | Frein de stationnement électrique (en option) à droite | 30 |
| Module D (bleu) : | ||
| 1 | Affichage du RTI (en option) ;
Caméra de stationnement (en option). |
10 |
| 2 | Réservation | |
| 3 | Haut-parleur de basse | 25 |
| 4 | Réservation | |
| 5 | Amplificateur de son | 25 |
| 6 | Système de sonorisation | 15 |
| 7 | Téléphone | 5 |
| 8-12 | Réservation |
2009
Compartiment moteur
Affectation des fusibles du compartiment moteur (2009)
| Numéro | Description | Ampères [A] |
|---|---|---|
| 1 | Fusible primaire CEM KL30A | 50 |
| 2 | Fusible primaire CEM KL30B | 50 |
| 3 | Fusible primaire RJBA KL30 | 60 |
| 4 | Fusible primaire RJBB KL30 | 60 |
| 5 | RJBD KL30 fusible primaire | 50 |
| 6 | Réservation | |
| 7 | Réchauffeur d’air PTC (en option) | 100 |
| 8 | Réservation | |
| 9 | Nettoyeurs | 30 |
| 10 | Chauffage de stationnement (en option) | 25 |
| 11 | Ventilateur | 40 |
| 12 | Réservation | |
| 13 | Pompe ABS | 40 |
| 14 | Vannes ABS | 20 |
| 15 | Réservation | |
| 16 | Réglage des phares (option) (bi-xénon actif, bi-xénon) | 10 |
| 17 | Fusible principal EMF | 20 |
| 18 | Radar ;
Module de commande ACC (en option). |
5 |
| 19 | Direction assistée asservie à la vitesse | 5 |
| 20 | Module de commande du moteur (ECM)l
SRS, |
10 |
| 21 | Buses de lave-glace chauffées | 10 |
| 22 | I5T Pompe à vide | 20 |
| 23 | Panneau d’éclairage | 5 |
| 24 | Rondelles de phares | 15 |
| 25 | Prise 12 V, siège avant et arrière | 15 |
| 26 | Toit ouvrant (en option) ;
Console de toit/ECC (en option). |
10 |
| 27 | Relais, boîte du compartiment moteur | 5 |
| 28 | Lampes auxiliaires (en option) | 20 |
| 29 | Corne | 15 |
| 30 | Module de commande du moteur (ECM) | 10 |
| 31 | Module de commande de la transmission automatique (en option) | 15 |
| 32 | Compresseur d’air conditionné | 15 |
| 33 | Bobines de relais | 5 |
| 34 | Relais du démarreur | 30 |
| 35 | Bobines d’allumage | 20 |
| 35 | Système de préchauffage (diesel 5 cylindres) | 10 |
| 35 | Système de refroidissement du moteur EGR ;
VTC ; Bypass (diesel 4 cylindres). |
10 |
| 36 | Module de commande du moteur (ECM) accélérateur à essence | 10 |
| 36 | Module de commande du moteur (ECM) corps de papillon diesel | 15 |
| 37 | Système d’injection ;
Capteur de débit d’air massique. |
15 |
| 37 | Capteur de débit massique d’air (diesel 4 cylindres) | 10 |
| 38 | Soupapes du moteur | 10 |
| 39 | EVAR ;
Sonde lambda ; Injection (essence). |
15 |
| 39 | Sonde lambda (4-cyl. essence, 5-cyl. diesel) | 10 |
| 40 | Chauffage de ventilation du carter (5 cylindres essence) | 10 |
| 40 | Chauffe-filtre diesel ;
Réchauffeur de ventilation du carter (diesel 4 cylindres). |
15 |
| 40 | Chauffe-filtre diesel ;
Réchauffeur de ventilation du carter (diesel 5 cylindres). |
20 |
| 41 | Non utilisé | 5 |
| 42 | Bougies de préchauffage (diesel 4 cylindres) | 60 |
| 42 | Bougies de préchauffage (diesel 5 cylindres) | 70 |
| 43 | Réservation | |
| 44 | Ventilateur de refroidissement (4-5-cyl. essence, 4-cyl. diesel) | 60 |
| 44 | Ventilateur de refroidissement (V8, 6-cyl. essence, 5-cyl. diesel) | 80 |
Les fusibles 16 -33 et 35 -41 sont du type « MiniFuse ».
Les fusibles 8 – 15 et 34 sont de type « JCASE » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Les fusibles 1 à 7 et 42 à 44 sont du type « Midi Fuse » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Les fusibles 8 – 15 et 34 sont de type « JCASE » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Les fusibles 1 à 7 et 42 à 44 sont du type « Midi Fuse » et doivent être remplacés uniquement dans une station-service Volvo agréée.
Sous la boîte à gants
Affectation des fusibles sous la boîte à gants (2009)
| Numéro | Description | Ampères [A] |
|---|---|---|
| 1 | Capteur de pluie | 5 |
| 2 | Système SRS | 10 |
| 3 | Freins ABS ;
Frein de stationnement électrique. |
5 |
| 4 | Accélérateur à pédale (en option) ;
Réchauffeur d’air (PTC) ; Sièges chauffants (en option). |
7,5 |
| 5 | Réservation | |
| 6 | Visualisation de l’ICM ;
CD et radio ; Système RSE (en option). |
15 |
| 7 | Module de volant | 7,5 |
| 8 | Réservation | |
| 9 | Poutre principale | 15 |
| 10 | Toit ouvrant (en option) | 20 |
| 11 | Feux de recul. | 7,5 |
| 12 | Réservation | |
| 13 | Feu de brouillard avant (en option) | 15 |
| 14 | Lave-glace | 15 |
| 15 | Régulateur de vitesse adaptatif ACC (en option) | 10 |
| 16 | Réservation | |
| 17 | Éclairage du toit ;
Panneau de commande de la porte du conducteur ; Siège passager électrique (en option). |
7,5 |
| 18 | Affichage des informations | 5 |
| 19 | Siège du conducteur à commande électrique (en option) | 5 |
| 20 | Réservation | |
| 21 | Récepteur de clés avec télécommande ;
Capteurs d’alarme. |
5 |
| 22 | Pompe à carburant | 20 |
| 23 | Blocage électrique du volant | 20 |
| 24 | Réserve | |
| 25 | Verrouillage : trappe de remplissage de carburant, hayon. | 10 |
| 26 | Sirène d’alarme ;
ECK. |
5 |
| 27 | Bouton marche/arrêt | 5 |
| 28 | Interrupteur du feu de freinage | 5 |
Zone de chargement
Répartition des fusibles dans le compartiment de charge (2009)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Module A (noir) : | ||
| 1 | Panneau de commande, porte du conducteur | 25 |
| 2 | Panneau de commande, porte du passager | 25 |
| 3 | Panneau de commande, porte arrière, gauche | 25 |
| 4 | Panneau de commande, porte arrière, droite | 25 |
| 5 | Réservation | |
| 6 | Compartiment de charge Prise 12 volts, glacière (en option) | 15 |
| 7 | Dégivreur de lunette arrière | 30 |
| 8 | Réservation | |
| 9 | Prise remorque 2 (en option) | 15 |
| 10 | Siège à réglage électrique côté conducteur | 25 |
| 11 | Prise de remorquage 1 (en option) | 40 |
| 12 | POT (ouverture automatique du hayon) (en option) | 30 |
| Module B (blanc) : | ||
| 1 | Réservation | |
| 2 | Module de commande quatre C (en option) | 15 |
| 3 | Chauffage du siège avant côté conducteur (en option) | 15 |
| 4 | Chauffage du siège, côté passager avant (en option) | 15 |
| 5 | Chauffage du siège arrière droit (en option) | 15 |
| 6 | Module de commande AWD | 10 |
| 7 | Chauffage du siège arrière gauche (en option) | 15 |
| 8 | Réservation | |
| 9 | Siège à réglage électrique du côté passager | 25 |
| 10 | Entraînement sans clé (en option) | 20 |
| 11 | Frein de stationnement électrique (en option) à gauche | 30 |
| 12 | Frein de stationnement électrique (en option) à droite | 30 |
| Module D (bleu) : | ||
| 1 | Affichage du RTI (en option) ;
Caméra de stationnement (en option). |
10 |
| 2 | Réservation | |
| 3 | Haut-parleur de basse | 25 |
| 4 | Réservation | |
| 5 | Amplificateur de son | 25 |
| 6 | Système de sonorisation | 15 |
| 7 | Téléphone | 5 |
| 8-12 | Réservation |
2010
Compartiment moteur
Affectation des fusibles du compartiment moteur (2010)
| Numéro | Description | Ampères [A] |
|---|---|---|
| 1 | Disjoncteur | 50 |
| 2 | Disjoncteur | 50 |
| 3 | Disjoncteur | 60 |
| 4 | Disjoncteur | 60 |
| 5 | Disjoncteur | 50 |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | Nettoyeurs | 30 |
| 10 | ||
| 11 | Ventilateur du système de climatisation | 40 |
| 12 | ||
| 13 | Pompe ABS | 40 |
| 14 | Vannes ABS | 20 |
| 15 | – | |
| 16 | Réglage des phares (option) (bi-xénon actif, bi-xénon) | 10 |
| 17 | Module électrique central | 20 |
| 18 | Radar ;
Module de commande ACC (en option). |
5 |
| 19 | Direction assistée asservie à la vitesse | 5 |
| 20 | Module de contrôle du moteur (ECM) ;
Transmission ; SRS. |
10 |
| 21 | Buses de lave-glace chauffées | 10 |
| 22 | I5T Pompe à vide | 20 |
| 23 | Panneau d’éclairage | 5 |
| 24 | Rondelles de phares | 15 |
| 25 | Prise 12 volts, siège avant et arrière ;
Système de divertissement aux places arrière (RSE) (en option) |
15 |
| 26 | Toit ouvrant (en option) ;
Console de plafond/ECC (en option). |
10 |
| 27 | Boîte du compartiment moteur | 5 |
| 28 | Feux auxiliaires (en option) | 20 |
| 29 | Corne | 15 |
| 30 | Module de commande du moteur (ECM) | 10 |
| 31 | Module de commande, transmission automatique | 15 |
| 32 | Compresseur d’air conditionné | 15 |
| 33 | Bobines | 5 |
| 34 | Relais du démarreur | 30 |
| 35 | Bobines d’allumage | 20 |
| 36 | Module de contrôle du moteur (ECM) ;
Corps d’étranglement. |
10 |
| 37 | Système d’injection | 15 |
| 38 | Soupapes du moteur | 10 |
| 39 | EVAP ;
Capteur d’oxygène chauffé ; Injection. |
15 |
| 40 | Chauffage de l’évent du carter | 10 |
| 41 | Détection des fuites de carburant | 5 |
| 42 | – | |
| 43 | – | |
| 44 | Ventilateur de refroidissement | 80 |
Les fusibles 16 – 33 et 35 – 41 peuvent être remplacés à tout moment si nécessaire.
Les fusibles 1 à 15, 34 et 42 à 44 sont des relais/commutateurs automatiques et ne doivent être retirés ou remplacés que par un technicien Volvo formé et qualifié.
Les fusibles 1 à 15, 34 et 42 à 44 sont des relais/commutateurs automatiques et ne doivent être retirés ou remplacés que par un technicien Volvo formé et qualifié.
Sous la boîte à gants
Affectation des fusibles sous la boîte à gants (2010)
| Numéro | Description | Ampères [A] |
|---|---|---|
| 1 | Capteur de pluie (en option) | 5 |
| 2 | Système SRS | 10 |
| 3 | Freins ABS ;
Frein de stationnement électrique. |
5 |
| 4 | Pédale d’accélérateur ;
Sièges chauffants (en option). |
7,5 |
| 5 | – | |
| 6 | Visualisation de l’ICM ;
CD et radio. |
15 |
| 7 | Module de volant | 7,5 |
| 8 | – | |
| 9 | Feux de circulation | 15 |
| 10 | Toit ouvrant (en option) | 20 |
| 11 | Lampes d’appoint | 7,5 |
| 12 | – | |
| 13 | Feu de brouillard avant (en option) | 15 |
| 14 | Lave-glace | 15 |
| 15 | Régulateur de vitesse adaptatif ACC (en option) | 10 |
| 16 | ||
| 17 | Éclairage au plafond ;
Panneau de commande de la porte du conducteur ; Siège passager électrique (en option). |
7,5 |
| 18 | Affichage des informations | 5 |
| 19 | Siège du conducteur à commande électrique (en option) | 5 |
| 20 | Essuie-glace de hayon | 15 |
| 21 | Récepteur de télécommande ;
Capteurs d’alarme. |
5 |
| 22 | Pompe à carburant | 20 |
| 23 | Verrouillage électrique de la colonne de direction | 20 |
| 24 | – | |
| 25 | Serrure : bouchon de réservoir de carburant/couvercle arrière | 10 |
| 26 | Sirène d’alarme ;
ECK. |
5 |
| 27 | Bouton START/STOP | 5 |
| 28 | Interrupteur du feu de freinage | 5 |
Zone de chargement
Répartition des fusibles dans le compartiment de charge (2010)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Module A (noir) : | ||
| 1 | Interrupteur dans la porte du conducteur | 25 |
| 2 | Interrupteurs des portes du passager | 25 |
| 3 | Interrupteur du hayon côté conducteur | 25 |
| 4 | Interrupteur sur la porte arrière côté passager | 25 |
| 5 | – | |
| 6 | Prise 12 V dans le compartiment de chargement, radiateur (en option) | 15 |
| 7 | Dégivreur de lunette arrière | 30 |
| 8 | – | |
| 9 | Prise remorque 2 (en option) | 15 |
| 10 | Siège du conducteur à commande électrique (en option) | 25 |
| 11 | Prise de remorquage 1 (en option) | 40 |
| 12 | Hayon électrique (en option) | 30 |
| Module B (blanc) : | ||
| 1 | ||
| 2 | Module de contrôle du système de châssis actif (en option) | |
| 3 | Siège conducteur chauffant (en option) | |
| 4 | Siège passager chauffant (en option) | |
| 5 | Chauffage du siège arrière, côté passager (en option) | |
| 6 | Module de commande AWD | |
| 7 | Chauffage du siège arrière, côté conducteur (en option) | |
| 8 | ||
| 9 | Siège passager électrique (en option) | 25 |
| 10 | Entraînement sans clé (en option) | 20 |
| 11 | Frein de stationnement électrique – côté conducteur (en option) | 30 |
| 12 | Frein de stationnement électrique – côté passager | 30 |
| Module D (bleu) : | ||
| 1 | Affichage du système de navigation (en option) | 10 |
| 2 | – | |
| 3 | Subwoofer (en option) | 25 |
| 4 | Radio satellite SIRIUS (en option) | 5 |
| 5 | Amplificateur audio (en option) | 25 |
| 6 | Système de sonorisation | 15 |
| 7 | ||
| 8-12 | Réservation |
