Volvo XC70 (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Fusible d’allumage (prise électrique) dans la Volvo XC70 (2005). Le fusible 11 se trouve dans la boîte à fusibles de l’habitacle.
Fusibles – compartiment moteur
| Numéro | Description | Ampères [A] |
| 1 | – | – |
| 2 | Lumières supplémentaires (en option) | 20 |
| 3 | Module d’accélérateur (modèles non turbo) | 10 |
| 4 | Capteurs d’oxygène | 20 |
| 5 | Réchauffeur de ventilation du carter ;
Vannes solénoïdes ; Capteur de fuite de carburant. |
10 |
| 6 | Capteur de débit massique d’air ;
Module de contrôle du moteur ; Injecteurs. |
15 |
| 7 | – | – |
| 8 | Compresseur de la climatisation ;
Capteur de position de la pédale d’accélérateur ; Ventilateur électronique du boîtier. |
10 |
| 9 | – | – |
| 10 | – | – |
| 11 | Bobines d’allumage | 20 |
| 12 | – | – |
| 13 | Nettoyeurs | 25 |
| 14 | ABS | 30 |
| 15 | Buses de lave-phares (certains modèles) | 35 |
| 16 | – | – |
| 17 | Faisceaux de croisement du côté du conducteur | 20 |
| 18 | Feux de stationnement avant | 15 |
| 19 | ABS | 30 |
| 20 | Feux de croisement côté passager | 20 |
| 21 | Pompe à carburant | 15 |
| 22 | Démarreur | 35 |
| 23 | Module de contrôle du moteur ;
Relais moteur. |
10 |
| 24 | – | – |
Boîte à fusibles dans l’habitacle, derrière le couvercle en plastique.
| Numéro | Description | Ampères [A] |
| 1 | Siège passager chauffant (en option) | 15 |
| 2 | Siège conducteur chauffant (en option) | 15 |
| 3 | Corne | 15 |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirène d’alarme | 5 |
| 9 | Alimentation du commutateur du feu de freinage | 5 |
| 10 | Tableau de bord ;
Système de climatisation ; Siège du conducteur à commande électrique (en option) ; Capteur de poids du passager (modèles américains uniquement). |
10 |
| 11 | Prise 12 V – sièges avant et arrière | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | Essuie-glaces de phares (V70 R) | 15 |
| 15 | ABS, STC / DSTC | 5 |
| 16 | Direction assistée ;
Phares bi-xénon actifs (en option). |
10 |
| 17 | Feu antibrouillard avant côté conducteur (en option) | 7,5 |
| 18 | Feu de brouillard avant côté passager (en option) | 7,5 |
| 19 | – | – |
| 20 | – | – |
| 21 | Module de contrôle de la transmission ;
Blocage de la marche arrière (M66). |
10 |
| 22 | Feux de position du côté du conducteur | 10 |
| 23 | Feux de position du côté passager | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Siège passager à commande électrique (en option) ;
Système audio. |
5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompe à vide | 20 |
| 34 | Pompe de lave-glace – essuie-phares (V70 R) | 15 |
| 35 | – | – |
| 36 | – | – |

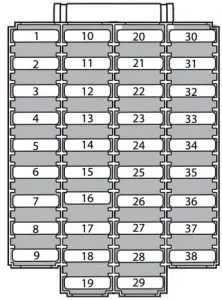

Boîte à fusibles sur le bord du tableau de bord
| Numéro | Description | Ampères [A] |
| 1 | Siège du conducteur à commande électrique (en option) | 25 |
| 2 | Siège passager électrique (en option) | 25 |
| 3 | Ventilateur du système de climatisation | 30 |
| 4 | Module de commande – porte du passager avant | 25 |
| 5 | Unité de commande – porte du conducteur | 25 |
| 6 | Éclairage au plafond ;
Module de contrôle électrique supérieur. |
10 |
| 7 | Toit ouvrant (en option) | 15 |
| 8 | Allumage ;
Système SRS ; Module de contrôle du moteur ; Immobilisateur. |
7,5 |
| 9 | Diagnostic embarqué ;
Interrupteur de lumière ; Capteur d’angle du volant ; Module de contrôle du volant. |
5 |
| 10 | Système de sonorisation | 20 |
| 11 | Amplificateur du système audio | 30 |
| 12 | Affichage du système de navigation (en option) | 10 |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Fusibles dans le coffre
Les fusibles de l’espace de chargement sont situés derrière le panneau du côté conducteur de l’espace de chargement.
| Numéro | Description | Ampères [A] |
| 1 | Lampes d’appoint | 10 |
| 2 | Feux de stationnement ;
Phares antibrouillard ; Éclairage du compartiment de chargement ; Éclairage de la plaque d’immatriculation ; Feux de stop. |
20 |
| 3 | Module de contrôle des accessoires | 15 |
| 4 | – | – |
| 5 | Module électronique arrière | 10 |
| 6 | Changeur de CD (en option) ;
Système de navigation (en option). |
7,5 |
| 7 | Câblage de la remorque (30 fils) | 15 |
| 8 | Prise 12 V – compartiment de chargement | 15 |
| 9 | Porte latérale du passager arrière – levée de la vitre, fonction de désactivation de la vitre | 20 |
| 10 | Porte arrière côté conducteur – soulèvement de la vitre, fonction de désactivation de la vitre. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Subwoofer (en option) | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessoires audio | 5 |
| 18 | – | – |
| 19 | Essuie-glace de la porte arrière | 15 |
| 20 | Câblage de la remorque (15 fils) | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Quatre roues motrices | 7,5 |
| 24 | Système de châssis Four-C (en option) | 15 |
| 25 | – | – |
| 26 | Assistant de stationnement (en option) | 5 |
| 27 | Fusible principal :
câblage de la remorque, Quatre-C, assistance au parc, quatre roues motrices |
30 |
| 28 | Système de verrouillage central | 15 |
| 29 | Éclairage du côté du conducteur de la remorque :
Feux de stationnement, tourner les signaux. |
25 |
| 30 | Éclairage de la remorque côté passager :
Lumière de parking, le feu de freinage, Feu de brouillard, indicateur. |
40 |
| 31 | Fusible principal :
les fusibles 37 et 38. |
40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunette arrière chauffante | 20 |
| 38 | Lunette arrière chauffante | 20 |
