Volvo XC90 (2004) – schéma de la boîte à fusibles
Année de fabrication : 2004.
Fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 (2004). Le fusible 11 est dans la boîte à fusibles du tableau de bord.
Fusibles – compartiment moteur
| Non. | Description | Amp [A] |
| 1 | Accessoires | 25 |
| 2 | – | – |
| 3 | – | – |
| 4 | Capteurs d’oxygène | 20 |
| 5 | Réchauffeur de ventilation du carter, ;
Vannes solénoïdes. |
10 |
| 6 | Capteur de débit massique d’air ;
Module de contrôle du moteur ; Injecteurs. |
15 |
| 7 | – | – |
| 8 | Compresseur de la climatisation ;
Capteur de position de la pédale d’accélérateur ; Ventilateur électronique du boîtier. |
10 |
| 9 | Corne | 15 |
| 10 | Laveuse de porte dérobée | 10 |
| 11 | Compresseur de la climatisation ;
Bobines d’allumage. |
20 |
| 12 | Contact avec le feu de freinage | 5 |
| 13 | Nettoyeurs | 25 |
| 14 | ABS / DSTC | 30 |
| 15 | Rondelles de phares | 35 |
| 16 | Lave-glace | 15 |
| 17 | Poutre d’immersion à droite | 10 |
| 18 | Feux de croisement à gauche | 10 |
| 19 | ABS / DSTC | 30 |
| 20 | Feux de position, gauche | 15 |
| 21 | Feux de circulation, à droite | 15 |
| 22 | Démarreur | 25 |
| 23 | Module de contrôle du moteur ;
Relais moteur. |
5 |
| 24 | – | – |
Fusibles dans l’habitacle (sur le bord du tableau de bord)
| Non. | Description | Amp [A] |
| 1 | Souffleur – système de chauffage | 30 |
| 2 | Amplificateur de son | 30 |
| 3 | Siège du conducteur à commande électrique | 30 |
| 4 | Siège passager électrique (en option) | 30 |
| 5 | Porte du conducteur –
verrouillage central, fenêtres électriques, miroir extérieur. |
25 |
| 6 | Porte du passager avant –
verrouillage central, fenêtres électriques, miroir extérieur. |
25 |
| 7 | Porte latérale arrière –
vitres à commande électrique, les serrures pour enfants. |
30 |
| 8 | – | – |
| 9 | – | – |
| 10 | Siège passager électrique | 5 |
| 11 | Prise de courant 12V | 7,5 |
| 12 | Commutateur d’allumage (30-power) ;
Module électronique central ; Relais de démarrage ; SRS ; Anneau d’antenne ; Système de contrôle du moteur. |
10 |
| 13 | – | – |
| 14 | Module électronique (plafond) ;
Éclairage supplémentaire (plafond). |
10 |
| 15 | – | – |
| 16 | Direction assistée asservie à la vitesse (T6 uniquement) ;
Pompe à vide. |
15 |
| 17 | ABS / DSTC | 5 |
| 18 | Siège conducteur chauffant (en option) | 15 |
| 19 | Siège passager avant chauffant (en option) | 15 |
| 20 | Système d’info-divertissement | 10 |
| 21 | Extension de l’alimentation électrique au relais D1 :
système de climatisation, siège conducteur à commande électrique, panneau d’instruments |
10 |
| 22 | Module de commutation des phares ;
Système de climatisation ; Connecteur de diagnostic embarqué ; Modules du levier de direction. |
5 |
| 23 | Indicateurs de direction | 20 |
| 24 | Transmission automatique
fermeture de l’équipe, alimentation prolongée D2. |
10 |
| 25 | Pompe à carburant | 15 |
| 26 | Toit ouvrant (en option) | 15 |
| 27 | Module électronique central ;
Eclairage cosmétique en miroir ; Éclairage supplémentaire ; Éclairage du compartiment de rangement ; Sirène d’alarme *. |
10 |
| 28 | Sirène d’alarme * | 5 |
| 29 | – | – |
| 30 | Feux de circulation diurne | 10 |
| 31 | Feux de circulation diurne | 10 |
| 32 | Feux de stationnement avant/arrière gauche | 7,5 |
| 33 | Feux de stationnement avant/arrière droits ;
Éclairage de la plaque d’immatriculation. |
7,5 |
| 34 | Feux de brouillard avant | 15 |
| 35 | – | – |
| 36 | Feux de circulation | 20 |
| 37 | Système de navigation (en option) ;
Lecteur de DVD. |
10 |
| 38 | Passage des feux ;
Phares bi-xénon (en option). |
15 |
| * Veuillez noter que si ces fusibles ne sont pas
sont intacts ou ont été retirés, l’alarme ne se déclenchera pas. |
||

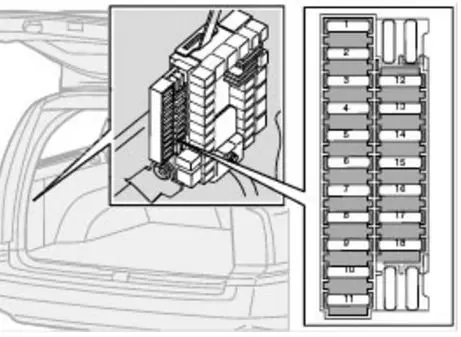

Traces dans le coffre
| Non. | Description | Ampères [A] |
| 1 | Module électrique arrière ;
Éclairage du compartiment de chargement. |
10 |
| 2 | Feu de brouillard arrière | 10 |
| 3 | Feux de signalisation | 15 |
| 4 | Lampes d’appoint | 10 |
| 5 | Dégivreur de lunette arrière ;
15I courier – accessoires (arrière). |
5 |
| 6 | Déverrouiller le hayon | 10 |
| 7 | Prise de courant 12V dans le coffre | 15 |
| 8 | Verrouillage central du hayon,
hayon, le bouchon de remplissage de carburant. |
20 |
| 9 | Attelage de remorquage (30 fils) | 15 |
| 10 | Antenne | 5 |
| 11 | Module de contrôle des équipements accessoires (AEM) | 15 |
| 12 | Lave-vitre de la porte arrière | 15 |
| 13 | Subwoofer / arrière A / C (en option) | 15 |
| 14 | Feux de signalisation | 7,5 |
| 15 | Attelage de remorquage (fourniture de 15 I) ;
Système d’avertissement de marche arrière (en option). |
20 |
| 16 | – | – |
| 17 | Module de contrôle des quatre roues motrices | 7,5 |
| 18 | – | – |
