Schémas des boites à fusibles et relais – Audi А6, S6, Allroad C6 (4F)
S’applique aux véhicules fabriqués dans les années :
2004, 2005, 2006, 2007, 2008, 2009, 2010 et 2011.
Pour l’allume-cigare avant de l’Audi A6 C6, il y a le fusible numéro 2 (panneau A) dans la boîte à fusibles numéro 2 dans l’habitacle. (voir aussi boîte à fusibles dans le coffre)
Compartiment pour les passagers

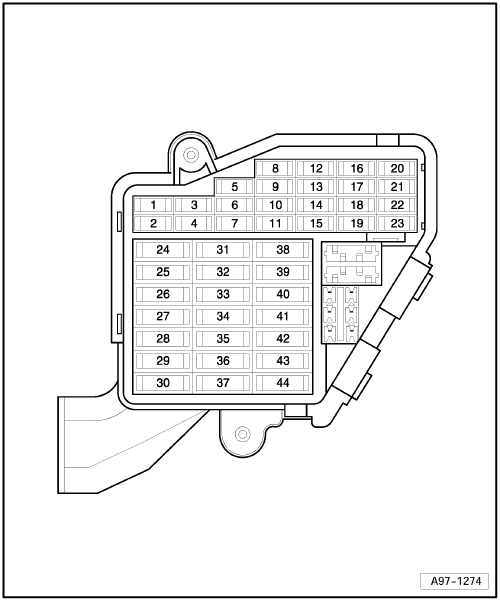

Boîte à fusibles #1

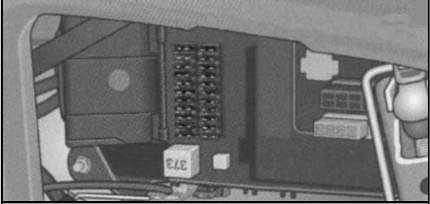

Il est situé sur le côté gauche du tableau de bord.
La description
| 1 | réserve |
| 2 | réserve |
| 3 | Commande de moteur 5A |
| 4 | Capteur de niveau d’huile 5A |
| 5 | Climatiseur 5A |
| 6 | 5A Programme électronique de stabilité dynamique (ESP) ;
Capteur d’embrayage. |
| 7 | Prise 5A pour système de diagnostic |
| 8 | Unité de contrôle HomeLink 5A |
| 9 | Rétroviseur intérieur à blindage automatique 5A |
| 10 | Entretien à distance 5A (régulateur de vitesse adaptatif) |
| 11 | chauffage d’appoint 5A |
| 12 | Prise 10A pour système de diagnostic |
| 13 | Module de commutateur de colonne de direction 10A |
| 14 | Interrupteur de signal de freinage 5A |
| 15 | Combiné d’instruments 10A |
| 16 | 10A Téléphone ;
Télématique. |
| 17 | 10A Programme de stabilité électronique (ESP) |
| 18 | Electronique phare gauche 5A |
| 19 | Capteur de pluie 5A |
| 20 | Buses de lave-glace chauffantes 5A |
| 21 | Amplificateur d’antenne 5A |
| 22 | réserve |
| 23 | 5A Frein de stationnement électromécanique |
| 24 | réserve |
| 25 | réserve |
| 26 | réserve |
| 27 | réserve |
| 28 | réserve |
| 29 | réserve |
| 30 | réserve |
| 31 | Interrupteur 15A pour feux de recul ;
Boîte de vitesses Multitronic ; Composant moteur. |
| 32 | Module d’alimentation conducteur intelligent 30A (plancher et phares, klaxon, essuie-glace, réglage électrique de la colonne de direction) |
| 33 | Module d’alimentation pilote intelligent 25A (éclairage latéral gauche) |
| 34 | Module d’alimentation de conducteur intelligent 25A (éclairage droit) |
| 35 | Chauffage d’appoint 20A |
| 36 | Nettoyant phare 30A |
| 37 | 25A Programme de stabilité électronique (ESP) |
| 38 | Paillasson 30A |
| 39 | Centrale de commande de porte gauche 15A |
| 40 | 25A Signal sonore (avertisseur) ;
Affichage MMI. |
| 41 | Ventilateur de chauffage 40A |
| 42 | 30A ECM ;
Module de commande électronique de la colonne de direction |
| 43 | réserve |
| 44 | Boîtier de contrôle avancé 15A ;
Airbag. |

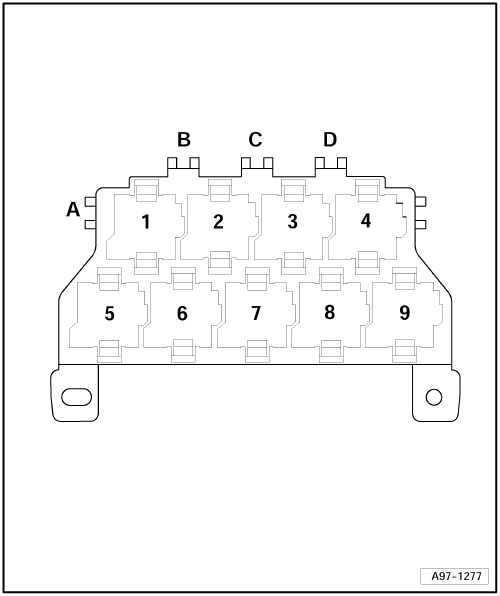

Boîte de relais
Il est situé sous le tableau de bord à gauche du volant. Les éléments sont placés sur un support de support spécialement conçu.
La description
| A | Fusible pour calculateur ABS 1 -S123- (40A) |
| B | réserve |
| C. | réserve |
| E | réserve |
| 1 | Relais de puissance (borne 15) -J329- |
| 2 | Relais lave-phares -J39- |
| 3 | réserve |
| 4 | Relais de démarrage -J53- |
| 5 | Relais de puissance (borne 75x) -J694- (jusqu’au 04.2005) |
| 6 | Relais de démarrage 2 -J695- |
| 7 | Relais de signalisation -J4- |
| 7 | Relais d’alimentation en tension (borne 75x) -J694- (à partir du 05.2005) |
| 8 | réserve |
| 9 | réserve |

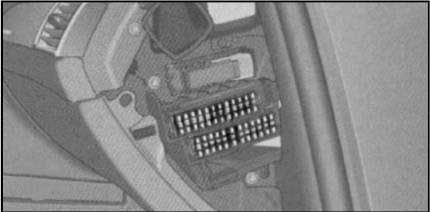

Boîte à fusibles n°2
Il est situé sur le côté droit du tableau de bord.

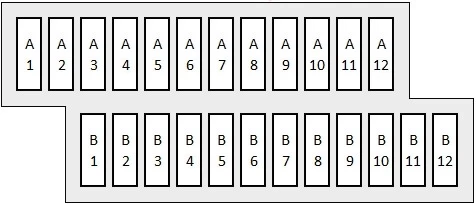

La description
| Boîte à fusibles (A) | |
| 1 | Telepass 5A (dans certains pays d’exportation) |
| 2 | Allume cigare avant 20A |
| 3 | Système de surveillance de la pression des pneus 5A |
| 4 | réserve |
| 5 | Module d’alimentation intelligent du passager avant 15A (déverrouillage de la boîte à gants) |
| 6 | 15A Centrale de porte droite |
| 7 | Panneau de toit coulissant 20A |
| 8 | Commande de climatisation 10A |
| 9 | Sièges avant chauffants 30A |
| 10 | Communication 5/10A |
| 11 | 15A Contrôle de hauteur de conduite |
| 12 | 5A communication |
| Boîte à fusibles (B) | |
| 1 | Pompe à essence électrique 20A |
| 2 | Téléphone de voiture 5A (Bluetooth) |
| 3 | |
| 4 | |
| 5 | Contrôle de la hauteur de caisse 5A |
| 6 | 5A Changement de vitesse automatique ;
Commutateur d’embrayage |
| 7 | 5A Système de stationnement acoustique |
| 8 | Centrale de commande de portail 5A |
| 9 | 5A Contrôle automatique de la portée des phares (phare auxiliaire);
Electronique de phare droit. |
| 10 | 5A airbag |
| 11 | Sièges arrière chauffants 5A |
| 12 | réserve |

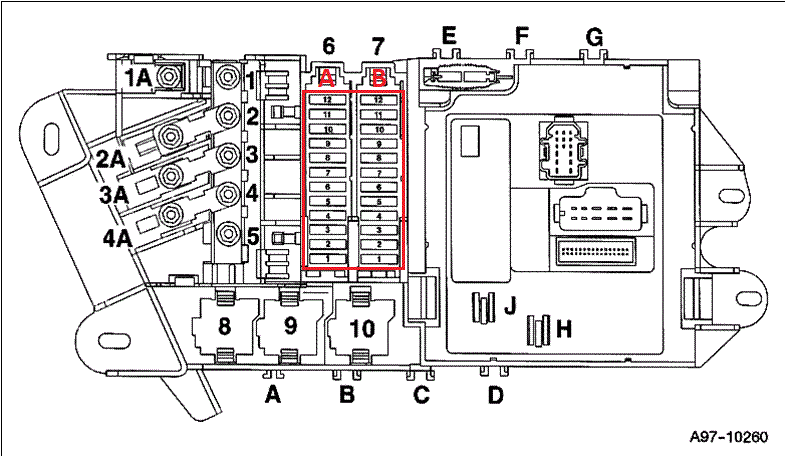

Tronc
8 – Relais désembueur de lunette arrière, 9 – à partir de 2006 : Relais pompe à essence chauffage auxiliaire, 10 – Relais pompe à essence.
La description
| Nombre | La description |
| Boîte à fusibles noire (A) | |
| 1 | 30A Numérique / Traitement du Signal (DSP) / Amplificateur BOSE |
| 2 | 5A MMI ;
Amplificateur d’antenne. |
| 3 | 30A Frein de parking électromécanique, moteur gauche |
| 4 | 30A Frein de stationnement électromécanique, moteur droit |
| 5 | Prise 20A dans le coffre |
| 6 | Batterie 5A – système de distribution d’énergie |
| 7 | Unité de distribution d’alimentation intelligente 20A (lumière droite) |
| 8 | Unité de distribution d’alimentation intelligente arrière 5A |
| 9 | Unité de distribution d’alimentation arrière intelligente 30A (lumière gauche) |
| 10 | Windows 35A (côté droit de la voiture) |
| 11 | 5A Modèles conduite à gauche : aide au stationnement. 20A Modèles conduite à droite : Allume-cigare avant |
| 12 | 20A Allume-cigare arrière |
| Boîte à fusibles marron (B) | |
| 1 | Caméra de recul 5A |
| 2 | Hayon électrique (coffre) 30A |
| 3 | Hayon électrique (coffre) 30A |
| 4 | Hayon électrique (coffre) 20A |
| 5 | Amplificateur d’antenne 5A |
| 6 | Tuner TV 5A |
| 7 | Unité de distribution d’énergie intelligente 5A (Confort) |
| 8 | Chauffage d’appoint 20A |
| 9 | Syntoniseur numérique 5A |
| 10 | 15A Unité de commande d’attelage de traction |
| 11 | Traction 15A – attelage (lampe gauche) |
| 12 | Traction 15A – attelage (lampe droite) |
