Audi Q3 F3 II (2018-2020) – boîte à fusibles

Audi Q3 F3 II (2018-2020) – boîte à fusibles

Audi Q3 F3 II (2018-2020) – schéma de la boîte à fusibles

Année de fabrication : 2018,2020.

Fusible d’allumage (prise) sur Audi Q3 II (2018-2020). est le fusible 40 Dans la boîte à fusibles de l’habitacle.

Couleur et ampérage des fusibles :

Noir – 1
Gris – 2
Violet – 3
Rose – 4
Marron clair – 5
Marron – 7,5
Rouge – 10
Bleu clair – 15
Jaune – 20
Blanc ou transparent – 25
Vert clair – 30
Marine – 35
Orange – 40.

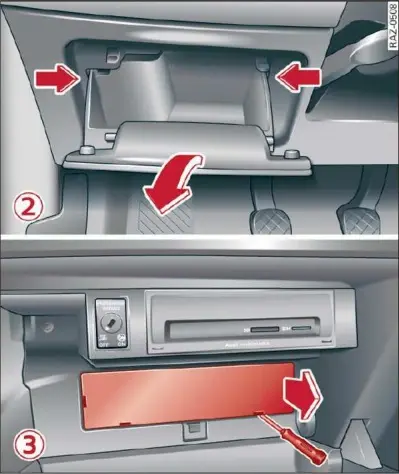

Emplacement de la boîte à fusibles

Compartiment passagers

Compartiment moteur

Diagrammes des boîtes à fusibles

Boîte à fusibles du compartiment passager

Affectation des fusibles du tableau de bord (2018-2020)

Numéro Description
1 2018-2019 :

inutilisé ;

2020 :

Nettoyage des gaz d’échappement

2 Soutien lombaire avant
4 2018-2019 :

Contrôle du volume ;

2020 :

Module de contrôle du système d’infotainment MMI.

5 Module de contrôle du portail (diagnostic)
6 Blocage de la colonne de direction ;

Levier de changement de vitesse de la transmission automatique.

7 Récepteur radio ;

Chauffage du parking ;

Commandes de la climatisation.

8 Contrôle de la portée des phares ;

Contrôle intérieur ;

Éclairage d’ambiance ;

Interrupteur de lumière ;

Module de toit ;

Système d’appel d’urgence ;

Frein de stationnement ;

Connecteur de diagnostic ;

Détecteur de lumière et de pluie.

9 Electronique de la colonne de direction
10 2018-2019 :

Affichez ;

2020 :

Affichez ;

Module de contrôle du système d’infotainment MMI.

11 Module de commande du système électrique du véhicule
12 Module de commande du système d’info-divertissement MMI
13 Prétensionneur de ceinture de sécurité côté conducteur
14 Chauffage et ventilateur du système de climatisation
15 Blocage de la colonne de direction
16 2018-2019 :

Amplificateur pour téléphones mobiles ;

2020 :

Module de contrôle du système d’infotainment MMI.

17 Groupe d’instruments
18 Caméra d’inversion ;

Caméras périphériques.

19 Ouverture, démarrage du véhicule (NFC)
20 2018-2019 :

Ensemble d’indicateurs ;

2020 :

Traitement des gaz d’échappement ;

Groupe d’instruments.

21 Electronique de la colonne de direction
23 Toit panoramique en verre
24 Module de commande du système électrique du véhicule
25 Module de commande de la porte côté conducteur ;

Moteur du régulateur de la fenêtre arrière gauche ;

Module de commande de la porte arrière gauche.

26 Module de commande du système électrique du véhicule
27 Module de commande du système électrique du véhicule
29 Module de toit ;

Module de commande du système électrique du véhicule.

30 Module de contrôle de la batterie auxiliaire
31 Couvercle du coffre
32 Systèmes d’aide à la conduite

(Système de stationnement,

l’assistance latérale,

l’assistant de conduite adaptative,

caméra).

33 Système de détection des passagers ;

Ventilation des sièges avant ;

Éclairage intérieur de la garniture de toit.

34 Composants de la climatisation ;

Frein de stationnement ;

Feux de recul.

35 Composants de la climatisation ;

Connecteur de diagnostic ;

Contrôle du tableau de bord ;

Rétroviseur.

39 Moteur du régulateur de la fenêtre arrière droite ;

Module de commande de la porte avant côté passager ;

Module de commande de la porte arrière droite.

40 Douilles
41 Prétensionneur de ceinture de sécurité côté passager
42 Module de commande du système électrique du véhicule
43 Amplificateur de son
44 Module de commande pour les quatre roues motrices (quattro)
45 Réglage du siège du conducteur
47 Essuie-glace arrière
48 2018-2019 :

Non utilisé ;

2020 :

Son extérieur

50 2018-2019 :

Non utilisé ;

2020 :

Couvre-bottes.

52 Suspension
53 Désembuage de la lunette arrière
54 Lampe d’attelage gauche
55 Crochet de remorquage
56 Feu d’attelage droit
57 Prise pour attelage de remorque

Boîte à fusibles du compartiment moteur

Répartition des boîtes à fusibles du compartiment moteur (2018-2020)

voir aussi:  Audi A7 (2011-2019) - Boîte à fusibles
Numéro Description
1 2018-2019 :

Contrôle électronique de la stabilité (ESC) ;

2020 :

Non utilisé

2 2018-2019 :

Contrôle électronique de la stabilité (ESC) ;

2020 :

Non utilisé.

4 Composants du moteur ;

Démarrage du moteur.

5 Composants du moteur ;

Bobines d’allumage,

6 Interrupteur du feu de freinage
7 Composants du moteur
8 Capteurs d’oxygène chauffés
9 Composants du moteur
10 Pompe à carburant
11 Chauffage de stationnement, composants du moteur
12 Chauffage de stationnement, composants du moteur
13 Transmission automatique ;

Pompe à fluide de transmission.

14 Composants du moteur ;

Bobines d’allumage.

15 Corne
16 Composants du moteur ;

Bobines d’allumage.

17 Contrôle de la stabilité (ESC) ;

Module de contrôle du moteur.

18 Module de contrôle de la batterie
19 Module de commande des essuie-glaces
20 Alarme anti-vol ;

Ouvreur de porte de garage.

21 Transmission automatique
22 Module de commande du moteur
23 Démarrage du moteur
24 Chauffage supplémentaire
31 Composants du moteur
36 Phare avant gauche
37 Chauffage du parking
38 Lampe frontale droite
