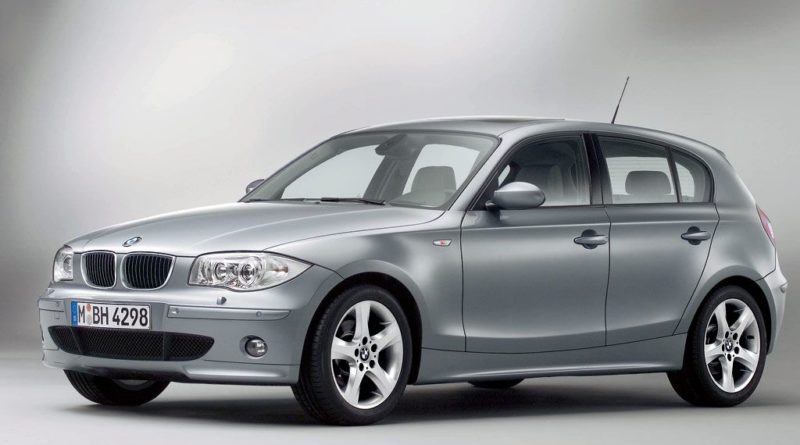

BMW 1 (2004-2013) – boîte à fusibles et relais

Schémas des boites à fusibles et relais – BMW 1 (E81, E82, E87, E88)

116d, 116i, 118d, 118i, 120d, 120i, 123d, 125i, 130i, 135i, coupé m1

S’applique aux véhicules fabriqués dans les années :

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013.

Les fusibles numéro F30 (20A) dans l’habitacle sont responsables de l’allume-cigare de la BMW 1.

Type 1

Compartiment pour les passagers

La boîte à fusibles est située derrière la boîte à gants. Pour y accéder, retirez le capot de protection.

(Pièce de rechange – signifie pièce de rechange)

Nombre Ampères [A] La description
F1 15 jusqu’au 09.2005 :

Unité de commande de boîte de vitesses.

10 à partir du 09.2006 :

Contrôleur de protection contre le retournement.

F2 5 jusqu’au 03.2007 :

Rétroviseur intérieur électrochrome;

à partir du 03.2007 :

Unité de commande du combiné d’instruments ;

Prise OBDII.

F3
F4 5 Système d’accès voiture
F5 7.5 jusqu’au 03.2007 :

Centre de contrôle des fonctions, toit

20 à partir du 03.2007 :

Pompe à essence électrique

F6 15 jusqu’au 09.2007 :

Module de commande de boîte de vitesses

5 jusqu’au 09.2007 :

Convertisseur DC/DC avec capteur AUC

F7 20 jusqu’au 03.2007 :

Unité de contrôle, chauffage indépendant / auxiliaire

F8 5 jusqu’au 03.2007 :

changeur de CD

20 à partir du 03.2007 :

Amplificateur

F9 10 jusqu’au 03.2007 :

Régulateur de vitesse actif

F10
F11 10 jusqu’au 09.2007 :

Radio

30 à partir de 09.2007 :
N52 (125i, 130i) : capteur d’état d’huile, actionneur DISA 1 ;actionneur DISA 2 ;Soupape de mise à l’air libre du réservoir de carburant ;Capteur de vilebrequin ;

Capteur de débit d’air massique.

20 à partir de 09.2007 :
N46 / TU2 (118i, 120i), N45 / TU2 (116i) :
injecteur de carburant, cylindre 1 ;
Injecteur de carburant, cylindre 2 ;
Injecteur de carburant, cylindre 3 ;
Injecteur de carburant, cylindre 4 ; N43 (116i, 118i, 120i) :
Sonde à oxygène en amont du pot catalytique ;
Capteur d’oxygène 2 devant le catalyseur ;
Sonde à oxygène après pot catalytique.
F12 20 jusqu’au 09.2007 :

Centre de contrôle des fonctions, toit

15 à partir du 09.2007 :

Relais, pompe à vide électrique

F13 5 Manette
F14
F15 5 Capteur ASC
F 16 15 jusqu’au 03.2007 :

Corne droite ;

03.2007-09.2007 :

Corne gauche ;
Corne droite.

10 à partir du 09.2007 :
N46 / TU2 (118i, 120i), N45 / TU2 (116i) :
ventilateur E-box (ventilateur électrique du coffret) ;
Capteur de vilebrequin ;
Soupape de mise à l’air libre du réservoir de carburant ;
Capteur de débit d’air massique ; N43 (116i, 118i, 120i) :
ventilateur de boîte électronique ; capteur de vilebrequin ;Système d’induction variable : capteur de position et actionneur ;Capteur de débit d’air massique ;Unité d’entraînement de volet de radiateur ;

N52 (125i, 130i) :
capteur EAC ;

Relais de pompe à air secondaire ;

Ventilateur E-box.

F17 5 jusqu’au 03.2007 :

Système de navigation

10 à partir de 09.2007 :
N52 (125i, 130i) :
Volet d’échappement
USA : Module de diagnostic de fuite de réservoir de carburant ;
N43 (116i, 118i, 120i) :
Capteur d’oxyde nitrique.
F18 5 jusqu’au 03.2007 :

changeur de CD;

à partir du 03.2007 :

Rétroviseur intérieur électrochrome.

F19 7.5 jusqu’au 03.2007 :

Module de contrôle d’accès confortable ;

Module de poignée extérieure électronique, côté conducteur ;

Module électronique de poignée extérieure, côté passager ;

Sirène et capteur d’alarme d’inclinaison ;

à partir du 03.2007 :

Sirène et capteur d’alarme d’inclinaison.

F20 5 Contrôle dynamique de stabilité (DSC)
F21 7.5 Ensemble de commutateur de porte du conducteur ;

Rétroviseurs extérieurs.

F22
F23 10 sauf USA :
tuner numérique ;
Module vidéo ;
États-Unis :
récepteur satellite ;
Tuner numérique américain.
F24 5 Contrôle de la pression des pneus (RDC)
F25
F26 10 Unité de contrôle télématique (TCU);
Charge universelle et mains libres (ULF) ;
Émetteur-récepteur téléphonique (sans TCU ou ULF);
Répartiteur d’antenne ;
Compensateur;
Boîte d’éjection.
F27 5 Groupe de commutateurs de porte conducteur ;
Émetteur-récepteur téléphonique.
F28 5 Centre de contrôle des fonctions, toit ;
Contrôle de distance de stationnement (PDC).
F29 5 Capteur AUC (jusqu’au 03.2007);

Module de chauffage du siège conducteur ;

Module chauffant siège passager.

F30 20 allume-cigare avant;
Prise de charge, console centrale, arrière ;
Prise de courant dans le coffre.
F31 30 jusqu’au 09.2005 :

Contrôle dynamique de stabilité (DSC)

20 à partir du 09.2005 :
Radio (avec interface utilisateur radio RAD ou RAD2-BO) ;
CCC / M-ASK (avec interface utilisateur M-ASK-BO ou interface utilisateur CCC-BO).
F32 30 jusqu’en 03.2007 :
module de siège avant gauche (avec mémoire) ;
Module de chauffage du siège conducteur (sans mémoire) ; à partir de 03.2007 : Module de siège avant gauche.
F33 30 jusqu’au 03.2007 :

Commutateur, réglage du siège passager;

Commutateur de largeur de dossier de siège passager ;

Commutateur de soutien lombaire passager ;

Bloc de soupapes pour régler la largeur du dossier du siège passager ;

Bloc valve, support lombaire avant droit.

5 à partir du 03.2007 :

Unité de contrôle d’accès confort ;

Module de poignée extérieure électronique, côté conducteur ;

Module électronique poignée extérieure, côté passager.

F34 30 jusqu’au 03.2007 :

Amplificateur

5 à partir du 03.2007 :

changeur de CD

F35 20 jusqu’à 09.2005 :
N46 (118i, 120i), N45 (116i) :
Pompe à essence électrique ;
N52 (125i, 130i), M47 / TU2 (118d, 120d) :
Commande de pompe à carburant (EKPS).
30 à partir du 09.2005 :

Contrôle dynamique de stabilité (DSC)

F36 30 Module de plancher
F37 30 jusqu’au 03.2007 :

Interrupteur de réglage de la largeur du dossier du siège conducteur ;

Commutateur de soutien lombaire du conducteur ;

Bloc de soupapes pour régler la largeur du dossier du siège du conducteur ;

Bloc valve, support lombaire avant gauche.

10 03.2007-09.2007 :

Commutateur de largeur de dossier de siège passager ;

Interrupteur de réglage de la largeur du dossier du siège conducteur ;

Commutateur de soutien lombaire passager ;

Commutateur de soutien lombaire du conducteur ;

Bloc de soupapes pour régler la largeur du dossier du siège du conducteur ;

Bloc de soupapes pour régler la largeur du dossier du siège du conducteur ;

Bloc de valve, support lombaire avant gauche;

Bloc valve, support lombaire avant gauche.

30 à partir du 09.2007 : N52 (125i, 130i) :

unité de contrôle DME ;

Pompe à liquide de refroidissement électrique ;

Thermostat;

Capteur d’arbre à cames d’admission ;

Capteur d’arbre à cames d’échappement;

électrovanne VANOS, entrée;

Electrovanne VANOS, échappement.

F38 30 à partir du 09.2007 : N52 (125i, 130i) :

Capteur d’oxygène devant le catalyseur ;

Capteur d’oxygène 2 devant le catalyseur ;

Sonde à oxygène après pot catalytique ;

Sonde à oxygène 2 après pot catalytique ;

Reniflard de vilebrequin chauffé 1.

F39 30 jusqu’au 09.2007 :

Moteur d’essuie-glace;

à partir de 09.2007 :
N52 (125i, 130i) :
injecteur de carburant, cylindre 1 ;
Injecteur de carburant, cylindre 2 ;
Injecteur de carburant, cylindre 3 ;
Injecteur de carburant, cylindre 4 ;
Injecteur de carburant, cylindre 5 ;
Injecteur de carburant, cylindre 6 ;
Bobine d’allumage, cylindre 1 ;
Bobine d’allumage, cylindre 2;
Bobine d’allumage, cylindre 3;
Bobine d’allumage, cylindre 4;
Bobine d’allumage, cylindre 5;
Bobine d’allumage, cylindre 6;
Condensateur antiparasite pour bobines d’allumage.

F40 20 jusqu’au 09.2005 :

Radio (avec interface utilisateur radio RAD ou RAD2-BO) CCC / M-ASK (avec interface utilisateur M-ASK-BO ou interface utilisateur CCC-BO) ;

09.2005-03.2007 :

Pompe à carburant électrique (sans EKPS) Commande de pompe à carburant (EKPS).

7.5 à partir de 03.2007 : Centre de contrôle des fonctions, toit
F41 30 Module de plancher
F42 30 jusqu’au 09.2005 :

Interrupteur de réglage de la largeur du dossier du siège conducteur ;

Commutateur de soutien lombaire du conducteur ;

Bloc de soupapes pour régler la largeur du dossier du siège du conducteur ;

Bloc de valve, support lombaire avant gauche;

09.2006-03.2007 :

Module de remorque.

40 à partir du 03.2007 :

Module de plancher

F43 30 Pompe lave-phares
F44 30 Module remorque
F45 20 jusqu’au 09.2005 :

Prise de remorque

40 09.2005-03.2007 :

Direction active

30 à partir du 03.2007 :

Module de siège avant droit

F46 30 Circuit de verrouillage du désembueur de lunette arrière (positif)
F47 20 à partir du 09.2005 :

Prise de remorque

F48 20 Calculateur d’essuyage/lavage intermittent, arrière
F49 30 jusqu’au 03.2007 :

Module de chauffage du siège passager ;

03.2007-09.2007 :

Module de siège avant droit.

40 à partir du 09.2007 :

Direction active

F50 40 jusqu’au 09.2005 :

Direction active

10 à partir du 03.2007 :

Unité de contrôle DME

F51 50 Système d’accès voiture
F52 50 jusqu’au 03.2007 :

Module de plancher

20 à partir du 03.2007 :

Module chauffant siège conducteur

F53 50 jusqu’au 03.2007 :

Module de plancher

20 à partir du 03.2007 :

Module de chauffage siège passager

F54 60 jusqu’au 03.2007 :

B + diviseur de courant

30 à partir du 03.2007 :

Module remorque

F55
F56 15 Serrure centrale
F57 15 Serrure centrale
F58 5 Prise de groupe d’instruments OBD II
F59 5 Kit interrupteur de colonne de direction
F60 7.5 Système de chauffage/climatisation
F61 10 Affichage central des informations ;

Éclairage de la boîte à gants ;

Eclairage coffre droit.

F62 30 Contrôle des fenêtres
F63 30 Contrôle des fenêtres
F64 30 Contrôle des fenêtres
F65 40 Contrôle dynamique de stabilité (DSC)
F66 50 Chauffage au fuel
F67 50 jusqu’au 03.2007 :

Étage de puissance du ventilateur

30 à partir du 03.2007 :

Étage de puissance du ventilateur

F68 50 jusqu’au 03.2007 :

Relais, pompe à vide électrique

40 à partir du 03.2007 :

Module de plancher

F69 50 Ventilateur électrique
F70 50 Pompe d’injection d’air secondaire ;
N45 (116i) :
Pompe à vide électrique.
F71 20 Prise de remorque
F72 15 N45, N45 / TU2 (116i) :
Relais, pompe à vide électrique
F73 10 N46 / TU2 (118i, 120i), N45 / TU2 (116i) :
Capteur de vilebrequin ;
Ventilateur de boîte électronique ;
Soupape de mise à l’air libre du réservoir de carburant ;
Compteur de masse d’air chaud 03.2007-09.2007 :
N52 (125i, 130i) :
capteur EAC ; Relais de pompe à air secondaire ;Ventilateur de boîte électronique ;Compteur de masse d’air chaud.
F74 10 2007-09-03 :
N52 (125i, 130i) :
volet d’échappement ;
États-Unis : module de diagnostic de fuite de réservoir de carburant ; à partir de 09.2007 :
N43 (116i, 118i, 120i) :
capteur d’oxyde nitrique.
F75
F76 20 2007-09-03 : N43 (116i, 118i, 120i) :

Capteur d’oxygène devant le catalyseur ;

Capteur d’oxygène 2 devant le catalyseur ;

Sonde à oxygène après pot catalytique ;

N46 / TU2 (118i, 120i), N45 / TU2 (116i) :

Injecteur de carburant, cylindre 1 ;

Injecteur de carburant, cylindre 2 ;

Injecteur de carburant, cylindre 3 ;

Injecteur de carburant, cylindre 4.

30 2007-09-03 : N52 (125i, 130i) :

Capteur d’état d’huile ;

actionneur DISA 1 ;

actionneur DISA 2 ;

Soupape de mise à l’air libre du réservoir de carburant ;

Capteur de vilebrequin ;

Capteur de débit d’air massique.

F77 30 N43 (116i, 118i, 120i) :

unité de contrôle DME ;

Vanne de régulation de pression d’huile;

Capteur d’arbre à cames d’admission ;

Capteur d’arbre à cames d’échappement;

électrovanne VANOS, entrée;

électrovanne VANOS, échappement;

N45 / TU2 (116i) :

RGANISATION contrôle DME;

Valve de pompe à jet d’aspiration ;

Capteur d’arbre à cames d’admission ;

Capteur d’arbre à cames d’échappement;

électrovanne VANOS, entrée;

électrovanne VANOS, échappement;

Chauffage, reniflard de carter ;

N46 / TU2 (118i, 120i) :

unité de contrôle DME ;

Thermostat avec réglage de programmation;

Capteur d’arbre à cames d’admission ;

Capteur d’arbre à cames d’échappement;

électrovanne VANOS, entrée;

électrovanne VANOS, échappement;

Chauffage, reniflard de carter ;

2007-09-03 :
N52 (125i, 130i) :
Injecteur de carburant, cylindre 1 ;
Injecteur de carburant, cylindre 2 ;
Injecteur de carburant, cylindre 3 ;
Injecteur de carburant, cylindre 4 ;
Injecteur de carburant, cylindre 5 ;
Injecteur de carburant, cylindre 6 ;
Bobine d’allumage, cylindre 1 ;
Bobine d’allumage, cylindre 2;
Bobine d’allumage, cylindre 3;
Bobine d’allumage, cylindre 4;
Bobine d’allumage, cylindre 5;
Bobine d’allumage, cylindre 6;
Condensateur antiparasite pour bobines d’allumage.

F78 30 N43 (116i, 118i, 120i) :

Bobine d’allumage, cylindre 2;

Bobine d’allumage, cylindre 3;

Bobine d’allumage, cylindre 4;

Condensateur antiparasite pour bobines d’allumage;

N46 / TU2 (118i, 120i), N45 / TU2 (116i) :

Capteur d’oxygène devant le catalyseur ;

Capteur d’oxygène 2 devant le catalyseur ;

Sonde à oxygène après pot catalytique ;

2007-09-03 : N52 (125i, 130i) :

unité de contrôle DME ;

Pompe à liquide de refroidissement électrique ;

Thermostat programmable ;

Capteur d’arbre à cames d’admission ;

Capteur d’arbre à cames d’échappement;

électrovanne VANOS, entrée;

Electrovanne VANOS, échappement.

F79 30 2007-09-03 : N43 (116i, 118i, 120i) :

Capteur d’état d’huile ;

Chauffage, reniflard de carter ;

Vanne de commutation électrique, support moteur ;

Soupape de mise à l’air libre du réservoir de carburant ;

Vanne de contrôle du volume ;

Thermostat;

N46 / TU2 (118i, 120i), N45 / TU2 (116i) :

Bobine d’allumage, cylindre 1 ;

Bobine d’allumage, cylindre 2;

Bobine d’allumage, cylindre 3;

Bobine d’allumage, cylindre 4;

N52 (125i, 130i) :

Capteur d’oxygène devant le catalyseur ;

Capteur d’oxygène 2 devant le catalyseur ;

Sonde à oxygène après pot catalytique ;

Sonde à oxygène 2 après pot catalytique ;

Reniflard de vilebrequin chauffé 1.

F80
F81 30 Module remorque
F82
F83
F84 30 Pompe lave-phares
F85
F86
F87
F88 20 jusqu’au 09.2007 :

Commande de pompe à carburant (EKPS)

30 à partir du 09.2007 :

Étage de puissance du ventilateur

voir aussi:  BMW 5 E28 (1981-1988) - boîte à fusibles et relais

Relais

Nombre La description
1 Connecteur de faisceau de câblage
2 Le relais double pompe à essence électrique / klaxon de fanfare (avertisseur de fanfare M47TU2 uniquement) est monté sur le circuit imprimé dans le boîtier
3 Le relais de borne 30g_f (installé uniquement avec le matériel approprié) est monté sur le PCB dans le boîtier
4 Le relais de la borne 15 est monté sur le PCB dans le boîtier
5 Borne 30g relais
6 Source de courant
7 Relais système lave-glace
8 Relais de pompe à air secondaire
9 Interface interne, unité de commande de boîte de jonction
10 Relais d’essuie-glace de lunette arrière
11 Relais de lunette arrière chauffante
12 Relais étage d’essuie-glace 1
13 Relais d’essuie-glace étage 2 monté sur un PCB dans un boîtier

Type 2

La description des symboles des fusibles BMW peut être trouvée ici (LINK)

Compartiment moteur

Fusibles et relais du moteur

Nombre Ampères [A] La description
F103
F104 Capteur de batterie
F105 100 Direction assistée électronique (EPS)
F106 100 Chauffage d’appoint électrique
F108 250 Boîte de dérivation
F203 100 Point de départ de saut – relais DDE principal

N54 (135i)

K6300 – Relais principal DME

A2076 – puissance B +

Nombre Ampères [A] La description
F01 30 Bobine d’allumage, cylindre 1 ;
Bobine d’allumage, cylindre 2;
Bobine d’allumage, cylindre 3;
Bobine d’allumage, cylindre 4;
Bobine d’allumage, cylindre 5;
Bobine d’allumage, cylindre 6;
Condensateur antiparasite pour bobines d’allumage.
F02 30 unité de contrôle DME ;

Thermostat de liquide de refroidissement ;

Pompe à liquide de refroidissement électrique ;

Thermostat programmable ;

Capteur d’arbre à cames d’échappement;

électrovanne d’échappement VANOS ;

Capteur d’arbre à cames d’admission ;

capteur d’admission VANOS ;

Vannes de vidange.

F03 20 Capteur de vilebrequin ;
Soupape de mise à l’air libre du réservoir de carburant ;
Capteur d’état d’huile ;
Vanne de contrôle du volume.
F04 30 Réchauffeurs de reniflard de carter ;

Appareils de chauffage avec un capteur d’oxygène.

F05
F06 10 Ventilateur de boîte électronique ;
Volet d’échappement ;
États-Unis : module de diagnostic de fuite de réservoir de carburant.
F07 40 Pompe à liquide de refroidissement électrique
voir aussi:  BMW X2 F39 (2018-2021…) - boite à fusibles

N52 (125i, 130i)

A6000 – Module de commande du moteur (ECM)
K6300 – Relais principal DME K6319 – Relais
Valvetronic (VVT)
K6327 – Relais d’injecteur de carburant
K6539 – Relais de chauffage de carter

Nombre Ampères [A] La description
F01 30 Bobine d’allumage, cylindre 1 ;
Bobine d’allumage, cylindre 2;
Bobine d’allumage, cylindre 3;
Bobine d’allumage, cylindre 4;
Bobine d’allumage, cylindre 5;
Bobine d’allumage, cylindre 6;
Condensateur antiparasite pour bobines d’allumage.
F02 30 Thermostat de liquide de refroidissement ;

Pompe à liquide de refroidissement électrique ;

Capteur d’arbre à cames d’échappement;

électrovanne d’échappement VANOS ;

Capteur d’arbre à cames d’admission ;

Electrovanne d’admission VANOS.

F03 20 Capteur de vilebrequin ;

Module de commande du moteur (ECM) ;

Soupape de mise à l’air libre du réservoir de carburant ;

Capteur de débit massique d’air ;

Capteur d’état d’huile ;

Commandes de collecteur d’admission variables.

F04 30 Réchauffeur de reniflard de carter ;

Réchauffeurs de sonde lambda.

F05 30 relais d’injecteur de carburant
F06 10 capteur EAC ;
Ventilateur de boîte électronique ;
Volet d’échappement ;
Module de diagnostic de fuite de réservoir de carburant ;
Boîte de dérivation;
Capteur de débit d’air massique d’injection d’air secondaire.
F07 40 Relais Valvetronic (WT)
F09 30 Pompe à liquide de refroidissement électrique
F010 5 Relais de réchauffeur de reniflard de carter ;
Bobine d’allumage, cylindre 1 ;
Bobine d’allumage, cylindre 2;
Bobine d’allumage, cylindre 3;
Bobine d’allumage, cylindre 4.

N46 (118i, 120i)

Nombre Ampères [A] La description
F01 20 Injecteur de carburant, cylindre 1 ;
Injecteur de carburant, cylindre 2 ;
Injecteur de carburant, cylindre 3 ;
Injecteur de carburant, cylindre 4.
F02 20 électrovanne VANOS, entrée;

électrovanne VANOS, échappement;

Capteur d’arbre à cames II ;

Capteur d’arbre à cames I ;

Thermostat.

F03 30 unité de contrôle DME ;

Compteur de masse d’air chaud ;

Capteur de niveau d’huile ;

Capteur de vilebrequin ;

Soupape de mise à l’air libre du réservoir de carburant ;

Chauffage, reniflard de carter.

F04 10 Ventilateur de boîte électronique ;

Boîte de dérivation.

F05 30 Sonde lambda devant le catalyseur ;
Sonde lambda après le catalyseur ;
Sonde lambda 2 devant le catalyseur (avec 4 sondes lambda) ;
Sonde lambda 2 après le catalyseur (avec 4 sondes lambda).
F001 10 Relais d’économie d’énergie, borne 1
voir aussi:  BMW X4 G02 (2018-2021...) - boite a fusible

Nombre Ampères [A] La description
F0001 40 Relais, distribution variable

N45 (116i)

Nombre Ampères [A] La description
F01 30 Compteur de masse d’air chaud ;
Soupape de mise à l’air libre du réservoir de carburant ;
Capteur de niveau d’huile ;
Vanne de pompe à jet d’aspiration.
F02 30 Capteur d’oxygène devant le catalyseur ;
Sonde à oxygène après pot catalytique.
F03 20 Injecteur de carburant, cylindre 1
Injecteur de carburant, cylindre 2
Injecteur de carburant, cylindre 3
Injecteur de carburant, cylindre 4 Capteur de vilebrequin ;Capteur d’arbre à cames I ;Capteur d’arbre à cames II ;Ventilateur de boîte électrique;

Boîte de jonction (relais de pompe à essence).

F04 30 électrovanne VANOS, entrée;

électrovanne VANOS, échappement;

Unité de contrôle DME.

F05 30 Relais d’économie d’énergie, borne 15

M47 / TU2 (118d, 120d)

Nombre Ampères [A] La description
F01 20 Régulateur de pression de suralimentation 1 ;

Capteur à effet Hall, arbre à cames 1 ;

Vanne de régulation de pression de rail ;

Vanne de contrôle du volume.

F02 20 Électrovanne, recirculation des gaz d’échappement ;

Chauffage, reniflard de carter ;

Vanne d’inversion électrique, volets de turbulence ;

Capteur d’oxygène devant le catalyseur ;

Unité de contrôle de chauffage ;

Capteur de niveau d’huile.

F03 30 Diviseur de courant B + – Calculateur électronique diesel numérique
F04 10 Ventilateur E-box
F05

Laisser un commentaire
