BMW 4 G22 et G23 – schéma boite à fusibles
Année de production : 2020, 2021.
Les fusibles allume-cigare (prise de courant) sur les BMW 4 G22 et G23 sont les fusibles F46, F251 et F273 dans la boîte à fusibles.
Affectation des fusibles et symboles
Les boîtes à fusibles des BMW 4 G22 et G23 se trouvent dans le compartiment à bagages et dans l’habitacle. Numéros de fusible liés à la signification du fusible.
Au bas de l’article, vous trouverez une description des symboles !
Ampères :
- BDC
- boite a fusible avant droite
- boite a fusible avant gauche
- Boîte à fusibles arrière.

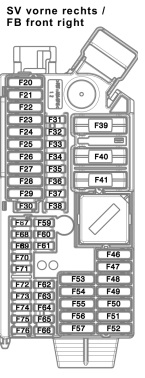

boite a fusible avant droite
boite a fusible avant gauche
BDC (contrôleur corporel)
Boîte à fusibles dans le coffre

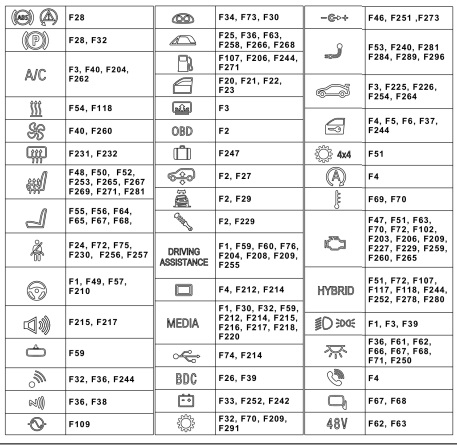

Signification des symboles de fusible BMW
| Nombre | symbole | La description |
| 1 |  |
ABS (système de freinage antiblocage), DSC (contrôle dynamique de stabilité) |
| 2 |  |
Module de commande de fonction de colonne de direction |
| 3 |  |
Module de remorque, barre de remorquage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Système de suspension pneumatique |
| 8 |  |
Transmission;
DSC – contrôle dynamique de stabilité ; SMG – Boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares;
Capteur de pluie; Capteur de lumière; Contrôle électronique de la hauteur de caisse. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD;
Module passerelle « CAN ». |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement ;
Lien maison (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Corne |
| 16 |  |
Module de porte ;
Fermeture automatique en douceur. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage du siège |
| 20 |  |
Ceinture de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage;
Chauffage autonome de stationnement.Pare-brise chauffant. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Désembueur de lunette arrière (lunette arrière chauffante) |
| 26 |  |
Réchauffeur de liquide lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Lumières intérieures |
| 29 |  |
Combiné d’instruments ;
Compteur. |
| 30 |   |
Système de conditionnement d’air |
| 31 | « DDE » | Électronique diesel numérique (DDE) |
| 32 |  |
Relais de pompe à carburant ;
Contrôle de la pompe à essence. |
| 33 |  |
DME – Électronique de moteur numérique ;
Module de tension intégré – IVM. |
| 34 |  |
BDC (contrôleur de domaine corporel) |
| 35 |  |
amplificateur HiFi ;
Récepteur TV; Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glaces |
| 38 |  |
Système de lave-phares |
| 39 |  |
Toit ouvrant;
Verre panoramique; Module de capote. |
| 40 |  |
Téléphone |
| 41 |  |
Module de capote ;
Relais cabriolet. |
| 42 |  |
Allume-cigare avant et arrière;prise 12V;
Prise de charge presse-papiers (12V). |
| 43 |  |
Frein à main |
| 44 |  |
Verrouillage du couvercle du coffre (hayon);
Fermeture automatique du hayon. |
| 45 |  |
Pare-soleil arrière électrique (pour BMW F60 M5) |
| 46 |  |
Système d’entraînement dynamique |
| 47 |  |
4 roues motrices |
| 48 |  |
Climatisation |
| 49 |  |
Aide à la conduite |
| 50 |  |
Système hybride |
| 51 |  |
Systeme audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais de compresseur de suspension pneumatique |
