BMW X2 F39 (2018-2021…) – boite à fusibles

BMW X2 F39 – schema boite a fusible

Année de production : 2018, 2019, 2020, 2021.

Les fusibles allume-cigare (prise de courant) sur la BMW X2 F39  sont les fusibles 63, 65, 100, 115, 132 dans la boîte à fusibles.

Affectation des fusibles et symboles

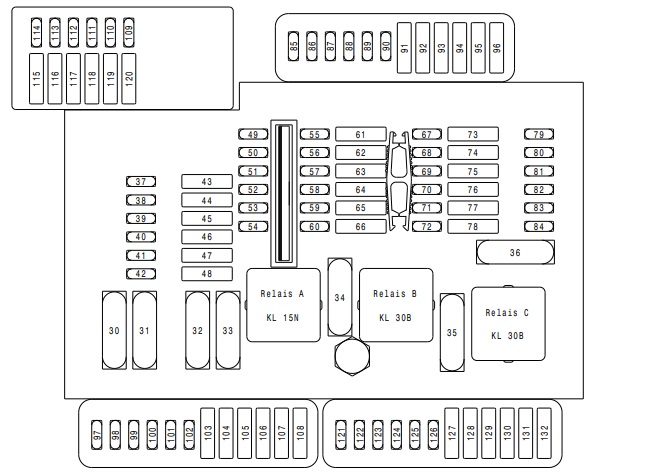

Les boîtes à fusibles de la BMW X2 F39  se trouvent dans le compartiment à bagages et dans l’habitacle. Numéros de fusible liés à la signification du fusible.

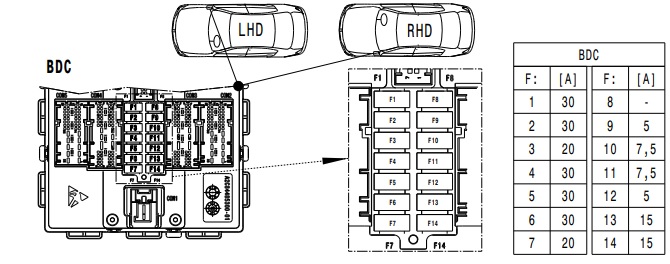

Boîte à fusibles

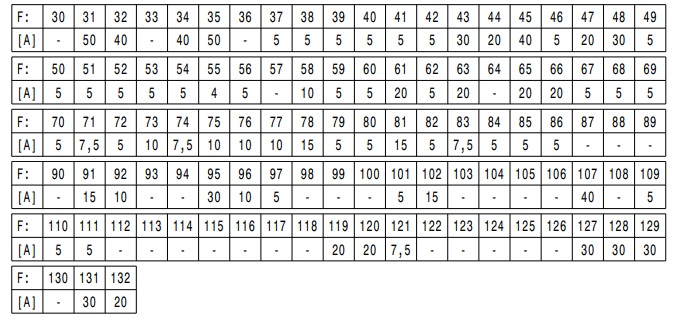

Ampères

Contrôleur de domaine corporel

Signification des symboles de fusible BMW

Nombre symbole La description
1 ABS (système de freinage antiblocage), DSC (contrôle dynamique de stabilité)
2 Module de commande de fonction de colonne de direction
3 Module de remorque, barre de remorquage
4 Affichage tête haute (HUD)
5 Système START-STOP
6 Rétroviseurs électriques
7 Système de suspension pneumatique
8 Transmission;

DSC – contrôle dynamique de stabilité ;

SMG –   Boîte de vitesses manuelle séquentielle.

9 Phares ;

Capteur de pluie;

Capteur de lumière;

Contrôle électronique de la hauteur de caisse.

10 Module d’éclairage
11 Changeur de CD;

Module passerelle « CAN ».

12 Alarme
13 Capteurs de stationnement ;

Lien maison   (ouvre-porte de garage)

14 Ventilateur électrique
15 Corne
16 Module de porte ;

Fermeture automatique en douceur.

17 Vitres électriques
18 Sièges chauffants
19 Réglage du siège
20 Ceinture de sécurité
21 OBD
22 Chauffage;

Chauffage autonome de stationnement.Pare-brise chauffant.

23 Régulateur de vitesse
24 Relais d’essuie-glace arrière
25 Désembueur de lunette arrière (lunette arrière chauffante)
26 Réchauffeur de liquide lave-glace
27 Ventilateur
28 Lumières intérieures
29 Combiné d’instruments ;

Compteur.

30 Système de conditionnement d’air
31 « DDE » Électronique diesel numérique (DDE)
32 Relais de pompe à carburant ;

Contrôle de la pompe à essence.

33 DME – Électronique de moteur numérique ;

Module de tension intégré – IVM.

34 BDC (contrôleur de domaine corporel)
35 amplificateur HiFi ;

Récepteur TV;

Module vidéo.

Radio (?).

36 Contrôle de la pression des pneus RDV
37  Lave-glaces
38 Système de lave-phares
39 Toit ouvrant;

Verre panoramique;

Module de capote.

40 Téléphone
41 Module de capote ;

Relais cabriolet.

42 Allume-cigare avant et arrière;prise 12V;

Prise de charge presse-papiers (12V).

43 Frein à main
44 Verrouillage du couvercle du coffre (hayon);

Fermeture automatique du hayon.

45 Pare-soleil arrière électrique (pour BMW F60 M5)
46 Système d’entraînement dynamique
47 4 roues motrices
48 Climatisation
49 Aide à la conduite
50 Système hybride
51 Systeme audio
52 Rétroviseur électrochrome
53 Relais de compresseur de suspension pneumatique
