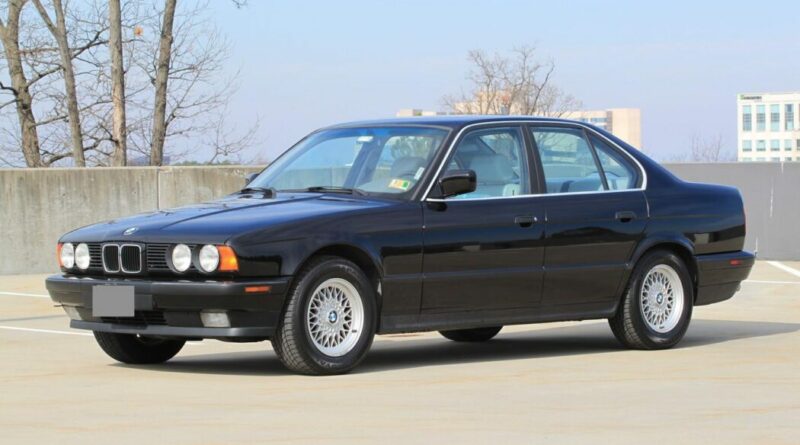

BMW 535i – E34 (1991-1994) – schéma de la boîte à fusibles
Année de fabrication : 1991, 1992, 1993, 1994.
Fusibles Fusibles pour l’allume-cigare (prise électrique) de la BMW 535i – E34 est le fusible No. 5 dans la boîte à fusibles avant.
Boîte de distribution électrique avant
Le bloc de fusibles est situé au bas du tableau de bord, côté conducteur.
| Numéro | Description |
| 1 | Avertisseur de court-circuit ;
Téléphone |
| 2) | Relais de démarrage |
| 3) | Relais de secours (borne R) |
| 4 | Relais de la soufflerie |
| 5 | Relais de la pompe du lave-glace |
| 6 | Relais d’avertissement téléphonique |
| 7 | Relais ABS (ex. 1994 – 95) |
| 8 | Relais de secours (K 61) |
| 9 | Relais de secours (K 15) |
| 10 | Relais de la pompe à eau auxiliaire |
| 11 | Relais du klaxon |
| 12 | Relais d’éclairage d’urgence |
| 13 | Vérification du module de contrôle |
| 14 | Module de surveillance des défauts |
| 15 | Module de contrôle des lampes |
Boîte de distribution électrique arrière
Le boîtier de distribution électrique arrière est situé sous le coussin du siège arrière et contient des relais auxiliaires. et des modules de commande.
| Numéro | Description |
| 1 | Module de relais |
| 2) | Module général |
| 3) | Relais de désembuage arrière |
| 4 | Relais d’essuie-glace |
| 5 | Relais de protection de l’alimentation électrique |
| 6 | Blocs de fusibles |
| 7 | Bloc de fusibles (1992 et suivants) |
Boîte électronique (E-box)
Le boîtier électronique ou E-box est situé dans le coin arrière droit du compartiment moteur.
| Numéro | Description |
| 1 | ABS ou module de contrôle du patinage (traction) |
| 2) | Module de commande DME |
| 3) | Module du régulateur de vitesse |
| 4 | Système de relais (principal) |
| 5 | Relais de la pompe à carburant |
| 6 | Relais de chauffage avec capteur d’oxygène |
Panneau de relais auxiliaire
Le panneau de relais auxiliaire est monté dans le coin avant gauche du compartiment moteur.
| Numéro | Description |
| 1 | Module du système de nettoyage et de désembuage des phares (Canada) |
| 2) | Relais de vitesse normale |
| 3) | Relais haute vitesse |
| 4 | Relais d’avertissement téléphonique audible |
| 5 | Relais de climatisation |
| 6 | Fusibles |
Position du fusible
Les fusibles 1 à 29 sont montés dans la boîte de distribution électrique avant. Les autres emplacements de fusibles comprennent la boîte de distribution électrique arrière (fusibles n° 30-37. et n° 40-47) et le panneau de relais auxiliaire (fusibles n° 48. 49 ou n° 55-56).
| Numéro | Ampères [A] | Description |
| 1 | 15 | ABS (voir aussi Fusible 17) ;
Contrôle du groupe d’instruments (voir aussi les fusibles 15. 17. 20. 29) ; Contrôleur de lampe (voir aussi les fusibles 2, 3, 5, 7, 10, 11, 13, 14, 15) ; Feux de stop ; Régulateur de vitesse (voir aussi Fusible 17) ; Ordinateur de bord (voir aussi les fusibles 17, 20) ; Commande électronique de l’accélérateur (EML) (voir aussi les fusibles 17, 20) ; Commande électronique de la transmission (voir aussi les fusibles 12, 17). |
| 2) | 7,5 | Injection de carburant (moteur M60 uniquement) ;
Phares/feux antibrouillard (voir aussi les fusibles 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) ; Contrôleur de lampe (voir aussi les fusibles 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) ; Interrupteur d’éclairage de secours (voir aussi les fusibles 3, 6, 13, 14) ; Unité de contrôle d’urgence (voir aussi les fusibles 6, 10, 11). |
| 3) | 7,5 | Phares/feux antibrouillard (voir aussi les fusibles 2, 5, 7, 10, 11, 13, 14, 24) ;
Contrôleur de lampe (voir aussi les fusibles 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) ; Indicateurs de direction et feux de détresse (voir aussi les fusibles 2, 6, 13, 14) ; Rondelles de phares (Canada) (voir aussi les fusibles 4, 5, 17, 22, 24) ; Électronique de la carrosserie (ZKE) (voir aussi les fusibles 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Feux de stationnement / arrière / cabine (voir aussi les fusibles 5, 15, 20) ;
Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) ; Rétroviseurs électriques (voir aussi les fusibles 5, 12) ; Lave-phares (Canada) (voir aussi les fusibles 3, 5, 17, 22, 24) ; Électronique de la carrosserie (ZKE) (voir aussi les fusibles 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Phares / antibrouillards (voir aussi les fusibles 2, 3, 7, 10, 11, 13, 14) ;
Rondelles de phares (Canada) (voir aussi les fusibles 3, 4, 17, 22, 24) ; Feux arrière et feux sous le capot (voir aussi les fusibles 4, 15, 20) ; Eclairage de la plaque d’immatriculation (voir aussi 15, 21) ; Éclairage de la boîte à gants et allume-cigare (voir aussi les fusibles 18, 21, 26) ; Éclairage intérieur (voir aussi les fusibles 17, 18, 20, 21) ; Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) ; Rétroviseurs électriques (voir aussi les fusibles 4, 12) ; Électronique de la carrosserie (ZKE) (voir aussi les fusibles 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Les clignotants et les feux de détresse (voir aussi les fusibles 2, 3, 13, 14) ;
Unité de contrôle d’urgence (voir aussi les fusibles 2, 10, 11). |
| 7 | 15 | Phares/feux antibrouillard (voir aussi les fusibles 2, 3, 5, 10, 11, 13, 14, 15)
Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Horn ;
Gestion de la climatisation (IHKR) (voir aussi les fusibles 19, 20, 27, 29, 46) ; Téléphone portable (voir aussi les fusibles 18, 31) ; Ventilateur auxiliaire (voir aussi les fusibles 25, 29). |
| 10 | 7,5 | Phares/feux antibrouillard (voir aussi les fusibles 2, 3, 5, 7, 11, 13, 14) ;
Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) ; Unité de surveillance des défauts (voir aussi les fusibles 2, 10, 11). |
| 11 | 7,5 | Phares/feux antibrouillard (voir aussi les fusibles 2, 3, 5, 7, 10, 13, 14) ;
Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 5, 7, 10, 13, 14, 15) ; Unité de surveillance des défauts (voir aussi les fusibles 2, 10, 11). |
| 12 | 15 | Chauffage des gicleurs de lave-glace ;
Feux de recul ; Miroirs électriques ; Emplacements de mémoire (voir aussi les fusibles 16, 18, 42) ; Commande électronique de la transmission (voir aussi Fusible 1, 17). |
| 13 | 7,5 | Phares / Feux antibrouillard (voir aussi les fusibles 2, 3, 5, 7, 10, 11, 14) ;
Indicateurs de direction/feux de détresse (voir aussi les fusibles 2, 3, 6, 14) ; Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Phares / Feux antibrouillard (voir aussi les fusibles 2, 3, 5, 7, 10, 11, 13, 37) ;
Indicateurs de direction / feux de détresse (voir aussi les fusibles 2, 3, 6, 13) ; Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Feux de stationnement/feux arrière (voir aussi les fusibles 4, 5, 20) ;
Eclairage de la plaque d’immatriculation (voir aussi les fusibles 5, 21) ; Feux de stop (voir aussi Fusible 1) ; Contrôleur de lampe (voir aussi les fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Sièges chauffants ;
Sièges à mémoire (voir aussi les fusibles 12, 18, 42) ; Soutien lombaire. |
| 17 | 7,5 | Injection de carburant (voir aussi Fusible 23) ;
Système de charge ; Initiateur ( ?); Ventilateur du boîtier électrique (voir aussi Fusible 28) ; Commande électronique de la boîte de vitesses (voir aussi les fusibles 1, 12) ; ABSlTraction (voir aussi Fusible 1) ; Chauffage de la serrure de porte (voir aussi Fusible 30) ; Lève-vitres (voir aussi les fusibles 30, 31, 47) ; Toit ouvrant électrique (voir aussi les fusibles 30, 31, 47) ; Rondelles de phares (Canada) (voir aussi les fusibles 3, 4, 5, 22, 24) ; Le groupe d’instruments et les témoins lumineux (voir aussi les fusibles 1, 17, 20, 29) ; Contrôleur de lampe (voir aussi les fusibles 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) ; Feux stop (voir aussi Fusible 15) ; Éclairage intérieur (voir aussi les fusibles 5, 18, 21, 30, 44) ; Commande électronique de l’accélérateur (EML) (voir aussi les fusibles 1, 20) ; Régulateur de vitesse (voir aussi Fusible 1) ; Ordinateur de bord, contrôle des lampes (voir aussi les fusibles 1, 20) ; Module électronique central (ZKE) (voir aussi les fusibles 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Éclairage intérieur (voir aussi les fusibles 5, 17, 21, 30, 44) ;
Boîte à gants / allume-cigare (voir aussi les fusibles 5, 21, 26) ; Radio / lecteur CD (voir aussi Fusible 41) ; Téléphone portable (voir aussi les fusibles 9, 31) ; Espaces mémoire (voir aussi les fusibles 12, 16, 42) ; Système anti-vol (Alpine) (voir aussi le fusible 21) ; Verrouillage de la télécommande. |
| 19 | 30 | Régulation intégrée du climat (IHKR) (voir aussi les fusibles 9. 20. 27, 29, 46) |
| 20 | 7,5 | Contrôle du regroupement des instruments / contrôle (voir aussi les fusibles 1, 17, 29) ;
Feux de stationnement/cheval/cabine (voir aussi les fusibles 4, 5, 15) ; Éclairage intérieur (voir aussi les fusibles 5, 17, 18, 21, 30) Régulation intégrée du climat (IHKR) (voir aussi les fusées 9, 19, 27, 29, 46) ; Ordinateur de bord (voir aussi les fusibles 1, 17) ; Commande électronique de l’accélérateur (EML) (voir aussi les fusibles 1, 17). |
| 21 | 7,5 | Éclairage de la plaque d’immatriculation (voir aussi les fusibles 5, 15) ;
Éclairage intérieur (voir aussi les fusibles 5, 17, 18, 30, 44) ; Boîte à gants / allume-cigare (voir aussi les fusibles 5, 18, 26) ; Système anti-vol (Alpine) (voir aussi le fusible 18). |
| 22 | 30 | Commande de pression des essuie-glaces (ADV) (voir aussi les fusibles 15, 44) ;
Commande de lave-phares (Canada) (voir aussi les fusibles 3, 4, 5, 17, 24). |
| 23 | 15 | Injection de carburant / pompe à carburant (voir aussi Fusible 17) |
| 24 | 10 | Système de nettoyage des phares (non US) ;
Commande des essuie-glaces (SWSI) (voir aussi le fusible 44) ; Électronique centrale du corps (ZKE) (voir aussi les fusibles 3, 4, 5, 17, 30, 47). |
| 25 | 30 | Ventilateur auxiliaire (voir aussi Fusible 29) |
| 26 | 30 | Planche à pince / allume-cigare (voir aussi fusibles 5, 18, 21) |
| 27 | 7,5 | Commande de climatisation intégrée (IHKR) (voir aussi les fusibles 9, 19, 20, 29, 46) |
| 28 | 15 | Ventilateur du boîtier électronique (également Fusible 17) ;
Système de charge (voir aussi Fusible 17) ; Chauffage des sièges ; Fenêtre arrière chauffée ; Direction assistée (Servotronic). |
| 29 | 7,5 | Régulation intégrée du climat (IHKR) (voir aussi les fusibles 9, 19, 20, 24, 27, 46) ;
Ventilateur auxiliaire (voir aussi Fusible 25) ; Groupe d’instruments / témoins lumineux (voir aussi les fusibles 1, 17, 20). |
| 30 | 7,5 | Chauffage de la serrure de porte (voir aussi Fusible 17) ;
Système de verrouillage central (voir aussi Fusible 31, 47) ; Lève-vitres (voir aussi Fusible 17, 31, 47) ; Le toit ouvrant électrique se lève (voir aussi Fusible 17, 31, 47) ; Kit électronique central (ZKE) (voir aussi les fusibles 3, 4, 5, 17, 24, 47) ; Éclairage intérieur (voir aussi les fusibles 5, 17, 18, 20, 21). |
| 31 | 7,5 | Verrouillage central (voir aussi les fusibles 30, 47) ;
Lève-vitres (voir aussi les fusibles 17, 30, 47) ; Toit ouvrant électrique (voir aussi les fusibles 17, 30, 47) ; Téléphone portable (voir aussi les fusibles 9, 18). |
| 32 | 7,5 | – |
| 34 | 20 | Réglage électrique de la colonne de direction |
| 35 | 30 | Système de verrouillage central |
| 37 | 20 | Essuie-glace/lave-glace arrière (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio/Lecteur CD (voir aussi le fusible 18) ;
Sièges chauffants. |
| 42 | 30 | Sièges électriques (voir aussi Fusible 43) ;
Sièges à mémoire (voir aussi les fusibles 12, 16, 18). |
| 43 | 30 | Sièges électriques (voir aussi Fusible 42) |
| 44 | 30 | Commande des essuie-glaces (SWS) (voir aussi Fusible 24) ;
Contrôle de la pression des essuie-glaces (SWS) (voir aussi Fusible 15, 22). |
| 46 | 30 | Régulation intégrée du climat (IHKR) (voir aussi les fusibles 9, 19, 20, 27, 29) |
| 47 | 30 | Electronique de la carrosserie (ZKE) (voir aussi les fusibles 3, 4, 5, 17,24, 30) ;
Toit ouvrant électrique (voir aussi les fusibles 17, 30, 31) ; Lève-vitres (voir aussi les fusibles 17, 30, 31) ; Verrouillage central (voir aussi les fusibles 30, 31). |
| 48 | 15 | – |
| 49 | – | – |
