Citroen C1 (2008-2013) – Boîte à fusibles

Citroen C1 (2008-2013) – Boîte à fusibles

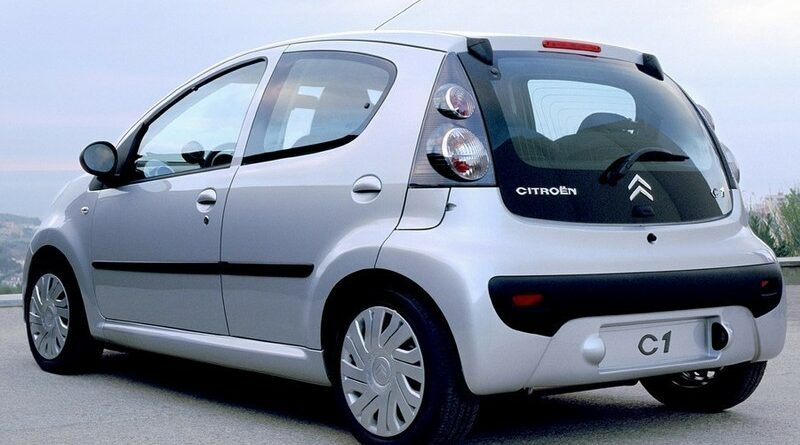

Citroen C1 – schéma de la boîte à fusibles

Fusible de l’allume-cigare (prise de courant) dans la Citroën C1 Le fusible 11 est dans la boîte à fusibles sous le tableau de bord.

Année de fabrication : 2008, 2009, 2010, 2011, 2012, 2013.

2008

Tableau de bord

Numéro Ampères [A] Description
1 10 A Feux de freinage ;

ABS ;

Boîte de vitesses « SensoDrive ».

2 25 A Verrouillage/déverrouillage central
3 20 A Désembuage de la lunette arrière
4 7,5 A Éclairage arrière ;

Éclairage de la plaque d’immatriculation ;

Tableau de bord ;

Affichez.

5 7,5 A Prise de diagnostic
6 7,5 A Feu antibrouillard arrière ;

Tableau de bord ;

Boîte de vitesses « SensoDrive ».

7 Non utilisé
8 7,5 A ABS ;

Direction assistée ;

Climatisation ;

Montage du ventilateur.

9 10 A Feux arrière ;

Verrouillage/déverrouillage central ;

Vitres électriques ;

Évaporation de la vitre arrière ;

Indicateur de vitesse ;

Climatisation ;

Le chauffage ;

Platine.

10 20 A Essuie-glaces avant et arrière
11 15 A Équipement audio ;

Antidémarrage électronique du moteur ;

Prise 12 V (max. 120 W).

12 7,5 A Dégivrage de la lunette arrière ;

ABS ;

Montage du ventilateur ;

Essuie-glaces avant et arrière ;

Direction assistée ;

Verrouillage/déverrouillage central ;

Climatisation ;

Vitres électriques ;

Indicateur de vitesse ;

Tachymètre.

13 15A Airbag ;

Contrôleur de moteur ;

Antidémarrage électronique du moteur ;

Boîte de vitesses « SensoDrive » ;

Tableau de bord.

14 7,5 A Climatisation
15* 40 A Accessoires ;

Déblocage ;

ABS ;

Relais de montage du ventilateur ;

Essuie-glaces avant et arrière.

16* 30 A Vitres électriques
17* 40 A Le chauffage ;

Climatisation.

* Fusibles situés derrière le tableau de bord. Pour les changer, contactez votre CITROËN ASO.
Compartiment moteur

Numéro Ampères [A] Description
1 50 A Boîte de vitesses « SensoDrive » ;

Unité de ventilation (diesel).

2 10 A Projecteurs
2 20 A Projecteurs avec feux de jour
3 30 A Unité de commande ABS/ESP
4 30 A Alimentation du commutateur d’allumage
5 10 A Lumières d’urgence ;

Voyants du tableau de bord ;

Indicateurs de direction.

6 10 A Phares
7 15 A Lumière supplémentaire ;

Indicateur de vitesse ;

Équipement audio ;

Tableau de bord ;

Tachymètre.

8 15 A/25 A Unité de commande pour moteur à essence/diesel
9 10 A Corne
10 30 A Ensemble de ventilateurs (essence)
11 50 A ABS/ESP
12 50 A Direction assistée

2010

Tableau de bord

Numéro Ampères [A] Description
1 10 A Feux de freinage ;

ABS ;

Boîte de vitesses « SensoDrive ».

2 25 A Verrouillage/déverrouillage central
3 20 A Désembuage de la lunette arrière
4 7,5 A Éclairage arrière ;

Éclairage de la plaque d’immatriculation ;

Tableau de bord ;

Affichez.

5 7,5 A Prise de diagnostic
6 7,5 A Feu antibrouillard arrière ;

Tableau de bord ;

Boîte de vitesses « SensoDrive ».

7 Non utilisé
8 7,5 A ABS ;

Direction assistée ;

Climatisation ;

Montage du ventilateur.

9 10 A Feux arrière ;

Verrouillage/déverrouillage central ;

Vitres électriques ;

Évaporation de la vitre arrière ;

Indicateur de vitesse ;

Climatisation ;

Le chauffage ;

Platine.

10 20 A Essuie-glaces avant et arrière
11 15 A Équipement audio ;

Antidémarrage électronique du moteur ;

Prise 12 V (max. 120 W).

12 7,5 A Dégivrage de la lunette arrière ;

ABS ;

Montage du ventilateur ;

Essuie-glaces avant et arrière ;

Direction assistée ;

Verrouillage/déverrouillage central ;

Climatisation ;

Vitres électriques ;

Indicateur de vitesse ;

Tachymètre.

13 15 A Airbag ;

Contrôleur de moteur ;

Antidémarrage électronique du moteur ;

Boîte de vitesses « SensoDrive » ;

Tableau de bord.

14 7,5 A Climatisation
15* 40 A Accessoires ;

Déblocage ;

ABS ;

Relais de montage du ventilateur ;

Essuie-glaces avant et arrière.

16* 30 A Vitres électriques
17* 40 A Le chauffage ;

Climatisation.

* Fusibles situés derrière le tableau de bord. Pour les changer, contactez votre CITROËN ASO.
Compartiment moteur

Numéro Ampères [A] Description
1 50  » Boîte de vitesses  » SensoDrive
2 10 Phares
2 20 Feux de circulation diurne
3 30 Unité de commande ABS/ESP
4 30 Alimentation du commutateur d’allumage
5 10 Lumières d’urgence ;

Témoins lumineux sur le tableau de bord ;

Indicateurs de direction.

6 10 Phares
7 15 Plafonnier ;

Indicateur de vitesse ;

Équipement audio ;

Tableau de bord ;

Tachymètre.

8 15/25 Unité de contrôle du moteur essence/diesel
9 10 Corne
10 30 Ensemble de ventilateurs (essence)
11 50 ABS/ESP
12 50 Direction assistée

2012

Tableau de bord

Numéro Ampères [A] Description
1 10 Feux de freinage ;

ABS ;

Boîte de vitesses électronique.

2 25 Verrouillage/déverrouillage central ;

Télécommande.

3 20 Désembuage de l’écran arrière
4 7,5 Feux arrière ;

Éclairage de la plaque d’immatriculation ;

Tableau de bord ;

Affichez ;

Réglage des phares ;

Feux de circulation de jour à LED ;

Lumières latérales.

5 7,5 Prise de diagnostic
6 7,5 Boîte de vitesses électronique ;

Feu de brouillard arrière ;

ESP ;

Feux de circulation de jour à LED ;

Tableau de bord ;

Tachymètre.

7 Non utilisé
8 7,5 ABS/ESP ;

Direction assistée ;

Montage du ventilateur.

9 10 Feux de recul ;

Verrouillage/déverrouillage central ;

Vitres électriques ;

Désembuage de la vitre arrière ;

Indicateur de vitesse ;

Climatisation ;

Le chauffage ;

Platine ;

Télécommande.

10 20 Essuie-glace avant et arrière et liquide lave-glace
11 15 Équipement audio ;

-Prise 12 V (max. 120 W).

12 7,5 Fenêtre arrière chauffée ;

ABS ;

Montage du ventilateur ;

Essuie-glaces et lave-glaces avant et arrière ;

Direction assistée ;

Verrouillage/déverrouillage central ;

Climatisation ;

Le chauffage ;

Vitres électriques ;

Indicateur de vitesse ;

Tachymètre ;

Télécommande ;

Lampe d’inversion.

13 15 Airbag ;

Système d’injection de carburant ;

Transmission électronique ;

Tableau de bord ;

Tachymètre ;

Feux de circulation de jour à LED.

14 7,5 Climatisation ;

Le chauffage.

15* 40 Système audio ;

Prise 12 V ;

Essuie-glaces avant et arrière ;

Direction assistée ;

ABS/ESP ;

Ensemble du ventilateur de refroidissement.

16* 30 Vitres électriques
17* 40 Climatisation ;

Le chauffage.

* Fusibles situés derrière le tableau de bord. Pour les remplacer, adressez-vous à votre CITROËN ASO ou à un atelier spécialisé.
Compartiment moteur

Numéro Ampères [A] Description
1 5 Feux de circulation de jour à LED
2 20 Feux de brouillard avant
3 10 Feu avant gauche
4 10 Feu avant droit
5 7,5 Boîte de vitesses électronique – système d’injection de carburant
6 7,5 Boîte de vitesses électronique – système d’injection de carburant
7 30 Feux de circulation de jour à LED ;

Phares antibrouillard avant.

8 25 ABS
8 30 ABS/ESP (avec VOC)
9 30 Starter ;

Fenêtre arrière chauffée ;

ABS ;

Ensemble du ventilateur de refroidissement ;

Essuie-glaces avant et arrière et liquide de lave-glace ;

Direction assistée ;

Verrouillage/déverrouillage central ;

Climatisation ;

Le chauffage ;

Vitres électriques ;

Indicateur de vitesse ;

Tachymètre ;

Pilote ;

Lampe d’inversion ;

Airbag ;

Système d’injection de carburant ;

Transmission électronique ;

Tableau de bord ;

Feux de circulation de jour à LED.

10 10 Lumières d’urgence ;

Tableau de bord ;

Tachymètre ;

Indicateurs de direction.

11 20 Ampoule avant gauche ;

Feu avant droit.

12 15 Plafonnier ;

Indicateur de vitesse ;

Système audio ;

Tableau de bord ;

Tachymètre.

13 15 Système d’injection de carburant ;

Ensemble du ventilateur de refroidissement.

14 10 Corne
15 7,5 Fusible de rechange
16 10 Fusible de secours
17 15 Fusible de secours
18 50 Boîte de vitesses électronique
19 30/40 Ensemble du ventilateur de refroidissement
20 40 ABS
20 50 ABS/ESP (avec VOC)
21 50 Direction assistée
