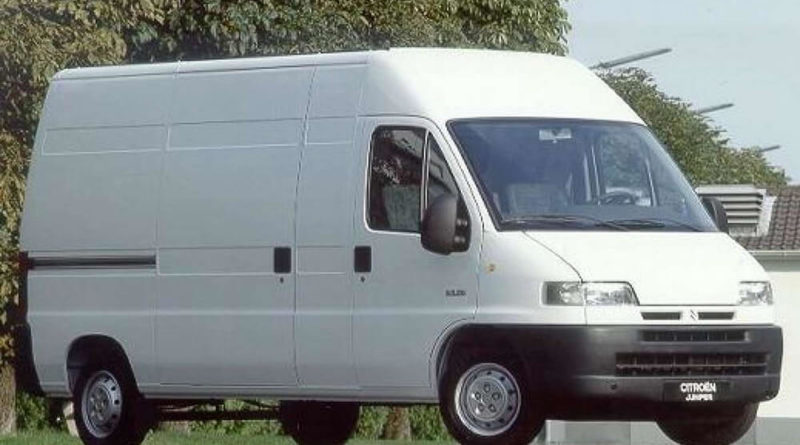

Schémas des boites à fusibles et relais – Citroen Jumper 230/244

S’applique aux véhicules fabriqués dans les années:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Dans la cabine

La boîte à fusibles principale est située du côté conducteur derrière le couvercle du tableau de bord.

Nombre	La description	Ampères [A]
12	Lumière à droite	5
12	Feu arrière droit	5
13	Lumière à gauche	5
13	Feu arrière gauche	5

24	Éclairage de la plaque d’immatriculation	5
	Feu de signalisation, feux de position
	Rétroéclairage, tableaux de bord
25	Système de sonorisation	7.5
26	Feux stop	7.5
27	Rétroviseur électrique	7.5
	Régulateur de vitesse
	Téléphone
	Tachygraphe
	Télécommande
	Alarme
31	Interrupteur de commande d’éclairage	10
32	Système de sonorisation	15
33	Feux de brouillard	7.5
35	Commande de lève-vitre	7.5

37	Eclairage du tableau de bord	10
39	Éclairage intérieur	10
39	Connecteur diagnostique	10
42	Unité de contrôle ABS	7.5
43	Lave-glace	15
44	Briquet	15
49	Lave-phares	15
50	Unité de commande d’airbag	7.5
51	NE PAS	10
52	Prise 12V	20
53	Indicateurs de direction	10
	Alarme
	Eclairage du tableau de bord
55	Ventilateur, chauffage de stationnement	30
55	Chauffage supplémentaire	30

Le module d’extension est situé du côté passager sous le tableau de bord.

Nombre	La description	Ampères [A]

34	Tachygraphe	10
	Téléphone
	Alarme
	Télécommande
38	Serrure centrale	20
40	Lunette arrière chauffante, côté droit	15
41	Rétroviseur chauffant	10
45	Sièges chauffants	15
47	Vitre électrique avant gauche	20
48	Vitre électrique avant droite	20
54	Lunette arrière chauffante, côté gauche	15
56	Climatiseur supplémentaire	30
57	Ventilateur, chauffage de stationnement	15
58	Programmateur de chauffage supplémentaire	5

59	Étagère (livraison)	15
60	Alarme	10
61	Chauffage supplémentaire	20
63	Équipement spécial	30
64	Équipement spécial	20
65	Connecteur accessoire	10

voir aussi: Citroën Saxo (1996-2003) - boîte à fusibles et relais

Compartiment moteur

Nombre	La description	Ampères [A]
1	Inconnue	60
2	Inconnue	50
3	Inconnue	30
4	Inconnue	50
5	Inconnue	30
6	Inconnue	70
7	Inconnue	70
8	Inconnue	30
9	Phares antibrouillard avant	15
10	Système d’alarme	15
10
Commandes au volant		15
11	Unité de contrôle du moteur	10
11	Électronique du moteur	10
14	Feu de croisement droit	10
15	Feu de croisement gauche	10
16	Non utilisé	7.5
17	Unité de contrôle du moteur	7.5
17	Électronique du moteur	7.5
18	Unité de contrôle du moteur	7.5
18	Électronique du moteur	7.5
19	Compresseur	7.5
20	CTP	30
21	Fusible de pompe à essence	15
22	Non utilisé	20
23	Unité de charge automatique	10
24	Calculateur de boîte de vitesses automatique	15
30	Feux de circulation	15

Ce bloc comprend également des modules relais :
1 – feux de signalisation ;
2 – signal sonore;
3 – embrayage électromagnétique du compresseur de climatiseur;
4 – moteur électrique du ventilateur de chauffage ;
5 – systèmes de contrôle du moteur ;
6 – pompe à carburant;
7 – feux de brouillard;
8 – pompe de lave-glace;
9 – Nettoyant/lave phares.
