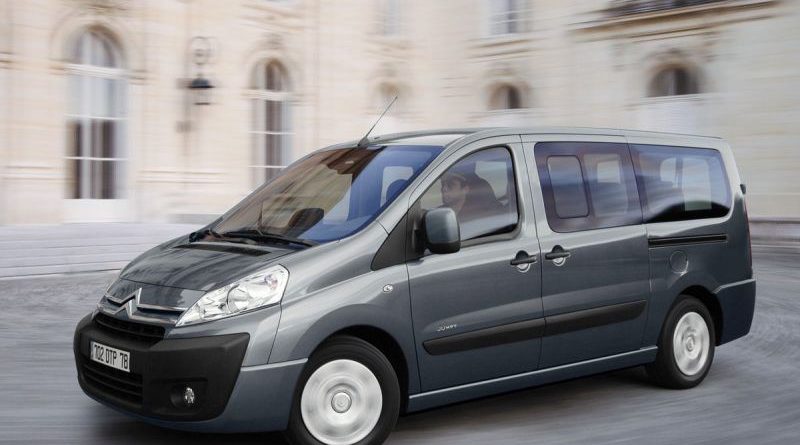

Citroën Jumpy (2007-2016) – boîte à fusibles et relais

Citroën Jumpy (2007-2016) – boîte à fusibles et relais

Schémas de boites à fusibles et relais – Citroën Jumpy

S’applique aux véhicules fabriqués dans les années:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

L’allume cigare du Citroën Jumpy est fusionné par le fusible 9 dans la boîte à fusibles de la planche de bord.

emplacement

Il y a trois boîtes à fusibles :

– sur le côté droit du tableau de bord (derrière la boîte à gants, rabattable)
Basculez la boîte à gants puis tirez fermement pour accéder aux fusibles.

– dans l’habitacle (compartiment à batterie)
Déclippez le couvercle du compartiment à batterie, retirez la pince rouge de la batterie (+).

– sous le capot,
capot ouvert, déplacer le support de lave-glace pour un accès facile ; Déclippez et inclinez le boîtier pour accéder aux fusibles.

Boîte à fusibles sur le tableau de bord

Citroën Jumpy – schéma des fusibles – tableau de bord
Nombre Ampères [A] La description
1 15 Essuie-glace arrière
2 réserve
3 5 Unité de commande d’airbag
4 10 Capteur d’angle de braquage ;

Prise de diagnostic ;

capteur ESP ;

Ventilation manuelle ;

Commutateur d’embrayage ;

Hauteur du faisceau des phares ;

Pompe à filtre à particules.

5 30 Rétroviseurs électriques ;

Moteur de vitre passager.

6 30 Vitres électriques avant électriques
7 5 Lampes de chevet et une lampe dans la boîte à gants
8 20 Écran multifonctions ;

Sirène d’alarme antivol ;

Équipement audio;

changeur de CD;

Audio/téléphone ;

Boîte à fusibles de remorque (accessoires);

Convertisseur de carrosserie / convertisseur de véhicule (plate-forme avec cabine).

9 10 Prise accessoire pour espace de chargement
10 30 Correcteur de hauteur de caisse arrière;

Commutateur au volant ;

Tableau de bord.

11 15 Prise de diagnostic ;

Commutateur d’allumage.

12 15 Système de haut-parleur ;

Unité de commande d’airbag ;

Calculateur d’aide au stationnement /

13 5 Boîte à fusibles du moteur ;

Boîte à fusibles de remorque.

14 15 Capteur de pluie;

Climatisation numérique;

Tableau de bord.

15 30 Verrouillage / déverrouillage / Super verrouillage
16 réserve
17 40 Fenêtre arrière chauffée;

Miroirs chauffés.

17 10 Rétroviseurs chauffants uniquement

Fusibles dans l’habitacle

Citroen Jumpy – schéma fusibles – habitacle
Nombre Ampères [A] La description
1 30 Sièges chauffants
2 20 / – Charge de la batterie / Rechange
3 40/50 Boîte à fusibles de remorque (accessoire);

Bodybuilder;

Unité de modification de véhicule (plate-forme avec cabine).

4 réserve
36 15 Serrures de porte battantes
37 10 Serrures de porte battantes
38 20 Essuie-glace de porte battante arrière
39 réserve
40 5 Rétroviseurs extérieurs rabattables

Schéma de la boîte à fusibles (remorquage / barre de remorquage / carrossiers / fusibles de la cabine de la plate-forme)

Citroen Jumpy – Schéma Boite Fusible – Habitacle (Fusibles Remorquage / Crochet / Carrosseries / Plateforme CAB)
Nombre Ampères [A] La description
1 15 réserve
2 15 Relais d’allumage et générateur en option
3 15 Alimentation remorque 12V
4 15 Fourniture permanente de convertisseurs de voiture
5 10 Feux de détresse

Boîte à fusibles dans le compartiment moteur

Citroen Jumpy – schéma fusibles – compartiment moteur
Nombre Ampères [A] La description
1 20 Dispositif de commande de moteur;

Systèmes d’alimentation en carburant et en air;

Ensemble ventilateur.

2 15 Corne
3 10 Pompe lave-glace et lunette arrière
4 20 Pompe lave-phares
5 15 Système d’alimentation en carburant
6 10 Direction assistée;

Contacteur de pédale de frein supplémentaire.

7 10 Système de freinage (ABS / DSC)
8 20 Contrôle du démarreur
9 10 Contacteur de pédale de frein principal
10 30 Systèmes d’alimentation en carburant et en air;

Systèmes de contrôle des émissions.

11 40 Aération avant
12 30 Essuie-glaces
13 40 Interface système intégrée
14 30 réserve
