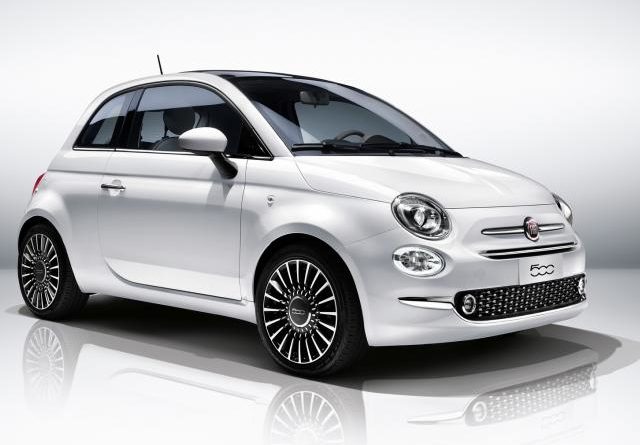

Fiat 500 (2015-2019) – boîte à fusibles et relais
Schémas des boîtes à fusibles et relais – Fiat 500
S’applique aux véhicules fabriqués dans les années:
2015, 2016, 2017, 2018, 2019.
L’allume-cigare (prises de courant) de la Fiat 500 est assuré par le fusible F15 dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles dans le tableau de bord
Le tableau de fusibles intérieur fait partie du module de commande de carrosserie (BCM) et est situé du côté conducteur sous le tableau de bord.
| Nombre | Mini-fusible | La description | |
|---|---|---|---|
| 1 | F12 | 7,5 ampères Marron | Alimentation feu de croisement droit |
| 2 | F32 | 5 un bronzage | Plafonniers avant et arrière ;
Plafonniers dans le coffre et les portes. |
| 3 | F53 | 5 un bronzage | Nœud du tableau de bord |
| 4 | F38 | 20 A jaune | Serrure de porte centrale |
| 5 | F36 | 10 A rouge | Prise diagnostique ;
Autoradio; Système de conditionnement d’air. |
| 6 | F43 | 20 A jaune | Pompe de lave-glace et lave-glace arrière |
| 7 | F48 | 20 A jaune | Lève-vitre électrique côté passager |
| 8 | F13 | 7,5 ampères Marron | Feu de croisement gauche, nivellement des phares |
| 9 | F50 | 7,5 ampères Marron | Airbag |
| 10 | F51 | 5 un bronzage | Commutateur d’autoradio;
Système de climatisation ; Feu stop ; Embrayage. |
| 11 | F37 | 5 un bronzage | Interrupteur de feux stop ;
Noeud de standard. |
| 12 | F49 | 5 un bronzage | Miroir extérieur;
GPS; Miroir électrique ; Capteur de stationnement. |
| 13 | F31 | 5 un bronzage | Allumage;
Contrôle de la climatisation. |
| 14 | F47 | 20 A jaune | Lève-vitre électrique côté conducteur |
Boîte à fusibles dans le compartiment moteur
Il est situé sur le côté droit du compartiment moteur, à côté de la batterie.
Pour y accéder, retirez la vis, appuyez sur les languettes de dégagement et retirez le couvercle.
Le numéro d’identification des composants électriques de chaque fusible se trouve au dos du couvercle.
| Récréation | Fusible maximal | Mini-fusible | La description |
|---|---|---|---|
| F01 | 60 A bleu | – | Contrôleur de corps |
| F02 | 20 A jaune | – | Amplificateur de son |
| F03 | 20 A jaune | – | Commutateur d’allumage |
| F04 | 40 ampères orange | – | Pompe antiblocage des freins |
| F05 | 70 ampères bronzage | – | Direction assistée électrique |
| F06 | 20 A jaune | – | Ventilateur de radiateur – vitesse unique |
| F06 | 30 Un vert | – | Ventilateur de radiateur – basse vitesse |
| F07 | 40 ampères orange | – | Ventilateur de radiateur – haute vitesse |
| F08 | 40 ampères orange | – | Moteur de la soufflante |
| F09 | – | 10 A rouge | Système de conduite |
| F10 | – | 10 A rouge | Corne |
| F11 | – | 15 A bleu | Système de conduite |
| F11 | – | 10 A rouge | Groupe motopropulseur (Multiair – si équipé) |
| F14 | – | 5 un bronzage | Feu de route (obturateur) |
| F15 | – | 15 A bleu | Briquet |
| F 16 | – | 7,5 ampères Marron | Transmission |
| F17 | – | 25 A Propre | Groupe motopropulseur (Multiair – si équipé) |
| F17 | – | 15 A bleu | Système de conduite |
| F18 | – | 15 A bleu | Système de conduite |
| F18 | – | 5 un bronzage | Groupe motopropulseur (Multiair – si équipé) |
| F19 | – | 7,5 ampères Marron | Climatisation |
| F20 | – | 15 A bleu | Sièges chauffants – selon l’équipement |
| F21 | – | 15 A bleu | Pompe à carburant |
| F22 | – | 20 A jaune | Système de conduite |
| F23 | – | 20 A jaune | Valves antiblocage de frein |
| F24 | – | 7,5 ampères Marron | Système de contrôle de stabilité |
| F30 | – | 15 A bleu | Feux de brouillard |
| F82 | 30 Un vert | – | Toit ouvrant / cabriolet supérieur |
| F83 | 20 A jaune | – | Pompe de refroidissement – selon l’équipement |
| F84 | – | 10 A rouge | Transmission |
| F85 | 30 Un vert | – | Dégivreur arrière |
| F87 | – | 5 un bronzage | Dégivreur arrière |
| F90 | – | 5 un bronzage | Rétroviseurs chauffants – Selon l’équipement |
Relais
| La description | Relais | Ampères [A] |
| Lampes frontales | T02 | 20 |
| Buzzers | T03 | 20 |
| Compresseur de conditionneur | T05 | 20 |
| Ventilateur de refroidissement du moteur à une vitesse ;
Ventilateur de refroidissement du moteur à basse vitesse. |
T06 | 30 |
| Ventilateur de refroidissement du moteur à grande vitesse | T07 | 50 |
| Ventilateur du système de climatisation | T08 | 30 |
| Système de contrôle moteur (relais principal) | T09 | 30 |
| réserve | T10 | 20 |
| Phares antibrouillard | T14 | 20 |
| Pompe à carburant | T17 | 30 |
| Désembuage | T19 | 30 |
| Prévention du démarrage grâce à la boîte de vitesses robotisée | T20 | 30 |
| Pompe de blocage de boîte de vitesses Dualogic | T30 | 50 |
| Prise avant (avec ou sans prise allume-cigare) | T31 | 30 |
