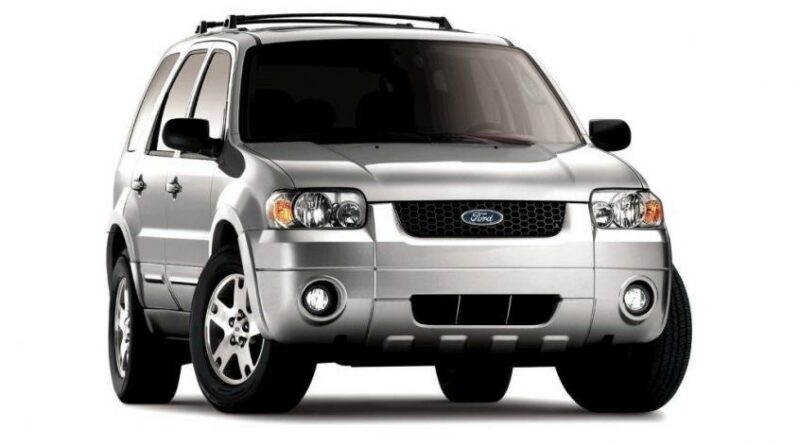

Schémas des boîtes à fusibles et relais – Ford Escape
S’applique aux véhicules fabriqués dans les années:
2008, 2009, 2010, 2011, 2012.
Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles se trouve sur le côté droit de la console centrale, à côté du tableau de bord. Retirez le couvercle du panneau pour accéder au couvercle du fusible. Appuyez sur les languettes en haut et en bas du couvercle du fusible pour le retirer.
Numéro | Ampères [A] | La description |
---|---|---|
1 | trente | Non utilisé (rechange) |
2 | 15 | Interrupteur marche/arrêt du frein |
3 | 15 | Module SYNC® |
4 | trente | Toit ouvrant |
5 | dix | Eclairage du clavier, blocage du levier de frein (BSI), tableau des fusibles de l’habitacle, SPDJB |
6 | 20 | Indicateurs de direction, feux stop |
7 | dix | Feux de croisement (gauche) |
8 | dix | Feux de croisement (droit) |
9 | 15 | Lumières intérieures |
10 | 15 | Rétroéclairage |
11 | dix | Quatre roues motrices |
12 | 7.5 | Interrupteur d’alimentation du miroir |
13 | 7.5 | jusqu’à 2008 : évent canister |
14 | dix | FCIM (boutons radio), module d’affichage avant, module GPS |
16 | 15 | Non utilisé (rechange) |
17 | 20 | Alimentation de tous les moteurs de verrouillage, ouverture des volets de l’ascenseur, ouverture de la vitre de l’ascenseur |
18 | 20 | Siège chauffant |
19 | 25 | Essuie-glace arrière |
20 | 15 | Liaison de données |
21 | 15 | Feux de brouillard |
22 | 15 | Lampes de parc |
23 | 15 | Phares de route |
24 | 20 | Relais klaxon |
25 | dix | Lampes en demande |
26 | dix | Combiné de tableau de bord |
27 | 20 | Commutateur d’allumage |
28 | 5 | Radio |
29 | 5 | Combiné de tableau de bord |
30 | 5 | Annulation de l’overdrive |
31 | dix | Module de contrôle des restrictions |
32 | dix | Module caméra vidéo arrière |
33 | dix | Commutateur de contrôle de vitesse |
34 | 5 | Commutateur de contrôle de vitesse, ABS |
35 | dix | Quatre roues motrices, EPAS (direction), module d’aide au stationnement |
36 | 5 | Émetteur-récepteur antivol passif (PATS) |
37 | dix | Contrôle du climat |
38 | 20 | Subwoofer / Amplificateur (Radio Audiophile) |
39 | 20 | Radio |
40 | 20 | Prise de courant avant |
41 | 15 | Commutateurs de verrouillage des portes conducteur/passager, atténuation automatique des rétroviseurs, boussole, éclairage d’ambiance, toit ouvrant, affichage de la caméra de rétroviseur |
42 | dix | Non utilisé (rechange) |
43 | dix | Logique d’essuie-glace arrière, relais de sièges chauffants, groupe d’instruments |
44 | dix | Non utilisé (rechange) |
45 | 5 | Logique d’essuie-glace avant, relais de moteur de ventilateur |
46 | 7.5 | OCS (immobilisation), PADI (immobilisation) |
47 | trente | Vitres électriques, toit ouvrant |
48 | Relais auxiliaire retardé |
Schéma de la boîte à fusibles dans le compartiment moteur
Le boîtier de distribution électrique est situé dans le compartiment moteur.
Numéro | Ampères [A] | La description |
---|---|---|
A | 80 | Module de direction assistée électronique (EPAS) |
B | 125 | Panneau de fusibles dans l’habitacle |
1 | 15 | Miroir chauffant |
2 | trente | Dégivreur arrière |
3 | 20 | Prise de courant arrière (console centrale) |
4 | 20 | jusqu’à 2008 : pompe à essence |
5 | dix | Module de commande du groupe motopropulseur (PCM) – Keep Power, PCM Relay, Canister Vent (à partir de 2009) |
6 | 15 | Alternateur |
7 | 15 | Loquet de hayon |
8 | 20 | Feux de stationnement pour le remorquage de remorque |
9 | 50 | Système de freinage antiblocage (ABS) |
10 | trente | Essuie-glaces avant |
11 | trente | Entrée |
12 | 40 | Moteur de la soufflante |
13 | dix | Embrayage de climatisation |
14 | 15 | Feux de virage de remorque |
15 | – | Non utilisé |
16 | 40 | Ventilateur de refroidissement 1 |
17 | 40 | Ventilateur de refroidissement 2 |
18 | 20 | Électrovanne ABS |
19 | trente | Sièges électriques |
22 | 20 | à partir de 2009 : pompe à essence |
23 | 15 | à partir de 2009 : Injecteurs de carburant |
24 | dix | jusqu’en 2008 : diffusion PCM |
25 | 5 | à partir de 2009 : ABS |
26 | 15 | à partir de 2009 : bobines d’allumage |
dix | jusqu’à 2008 : Miles de PCM | |
27 | dix | PCM – voyant de défaillance des composants généraux du système d’entraînement |
28 | 20 | à partir de 2009 : PCM – voyant de défaillance des organes du groupe motopropulseur lié aux émissions de gaz d’échappement, |
15 | jusqu’à 2008 : PCM | |
29 | 15 | depuis 2009 : PCM |
jusqu’à 2008 : bobines d’allumage | ||
32 | – | Non utilisé |
35 | dix | Marche/démarrage, feux de marche arrière, relais de dégivrage arrière |
36 | – | Non utilisé |
37 | – | jusqu’à 2009 : non utilisé |
20 | Relais d’embrayage A / C | |
21A | Relais de dégivrage arrière | |
21B | à partir de 2009 : relais carburant | |
21C | Relais de soufflerie | |
21D | Relais PCM | |
30A | Relais de ventilateur de refroidissement 1 | |
30B | Relais de démarrage | |
30C | Relais du ventilateur de refroidissement principal | |
30D | Relais de ventilateur de refroidissement 2 | |
31A | Relais feu de recul | |
31B | Non utilisé | |
31C | Relais de virage à gauche de la remorque | |
31D | Relais de virage de remorque à droite | |
31E | Relais de stationnement de remorque | |
31F | Relais de verrouillage de hayon | |
33 | Diode PCM | |
34 | Voyant de démarrage |
