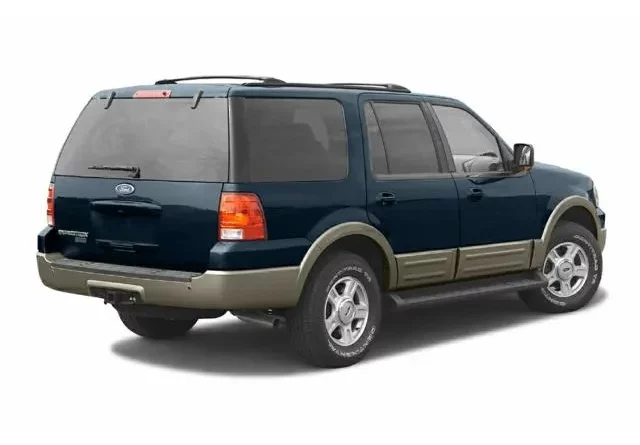

Schémas des boîtes à fusibles et relais – Ford Expedition U222
S’applique aux véhicules fabriqués dans les années:
2003, 2004, 2005, 2006.
Schéma de la boîte à fusibles dans l’habitacle
Le boîtier de distribution électrique est situé sous le côté droit du tableau de bord. Retirez le couvercle du panneau pour accéder aux fusibles.
| Numéro | Ampères [A] | La description |
|---|---|---|
| 1 | 7.5 | Run / Accessoires – Moteur d’essuie-glace avant, |
| Groupe d’instruments, | ||
| Moteur d’essuie-glace arrière | ||
| 2 | 20 | Indicateur de direction / indicateur de détresse, |
| Contacteur de feu stop, | ||
| Feux stop, | ||
| Feu stop central supérieur (CHMSL), | ||
| Allumez les balises | ||
| 3 | 7.5 | Interrupteur d’alimentation du miroir, |
| Rétroviseurs électriques (sans mémoire), | ||
| Commutateur siège conducteur (mémoire), | ||
| Module mémoire (alimentation logique) | ||
| 4 | 15 | Lecteur de DVD, |
| Commande audio de siège arrière, | ||
| CDDJ (radio de navigation) | ||
| 5 | 7.5 | Module de commande du groupe motopropulseur (PCM) (KA Power), |
| Commutateur de contrôle de vitesse, | ||
| Commutateur manuel de mode de climatisation, | ||
| Contacteur de feu stop, | ||
| Solénoïde de verrouillage de changement de vitesse de frein (BSI), | ||
| tête de commande EATC, | ||
| Module de sécurité du corps (BSM) (alimentation KA), | ||
| Bobines de relais de siège de troisième rangée, | ||
| LED SécuriLock | ||
| 6 | 15 | Commutateur de phares (feux de stationnement et commutateur de rétroéclairage), |
| Feux de stationnement, | ||
| Lampes de plaque d’immatriculation, | ||
| Bobine de relais antibrouillard, | ||
| Contrôleur de frein électrique de remorquage de remorque (éclairage), | ||
| BSM (lampe de voiture, feux de stationnement) Indicateur de feu de brouillard | ||
| 7 | 5 | Radio (signal de départ) |
| 8 | dix | Commutateur de dégivrage de lunette arrière, |
| Témoin de dégivrage de lunette arrière (tête de climatisation), | ||
| Rétroviseurs extérieurs chauffants | ||
| 9 | – | Non utilisé |
| 10 | 20 | Relais de feux de détresse de remorquage de remorque, |
| Connecteur d’attelage de remorque à 7 fils (feux de recul), | ||
| Relais de lampe de parc à roulottes, | ||
| Connecteurs 7 et 4 broches pour tracter une remorque (feux de position) | ||
| 11 | dix | Relais d’embrayage compresseur A/C, |
| Solénoïde d’embrayage de compresseur A / C, | ||
| Extrémités de roue intégrées à solénoïde 4 × 4 (IWE) | ||
| 12 | 15 | Relais de pompe à essence, |
| Commutateur de pompe à carburant, | ||
| Module pilote de pompe à carburant, | ||
| Moteur de pompe à carburant | ||
| 13 | dix | Commutateur manuel de mode de climatisation, |
| Bobine du relais de dégivrage de lunette arrière, | ||
| Commutateur de conteneur de réfrigérant de climatisation, | ||
| Commutateur de dégivrage A / C, | ||
| Pressostat basse pression A/C, | ||
| tête de commande DATC, | ||
| Électrovannes DATC, | ||
| Contrôle du ventilateur DATC, | ||
| Bobine de relais de charge de batterie de remorque | ||
| 14 | dix | Bobine de relais d’allumage des feux de jour (DRL), |
| Feux de recul avec capteur de distance de transmission numérique (DTRS), | ||
| Bobine de relais des feux de détresse de remorquage, | ||
| miroir électrochrome, | ||
| Actionneur de porte mixte climatisation manuelle | ||
| 15 | 5 | AdvanceTrac® avec commutateur RSC, groupe d’instruments (canal marche/démarrage) |
| 16 | dix | BS / AdvanceTrac® avec module RSC (Run / Start feeding) |
| 17 | 15 | Feux de brouillard |
| 18 | dix | Actionneur de porte de mélange de température de climatisation auxiliaire, |
| Commande auxiliaire auxiliaire de climatisation avant, | ||
| clignotant clignotant, | ||
| Miroir électrochrome, | ||
| Moteur en mode auxiliaire | ||
| 19 | dix | Module de contrôle des contraintes (RCM) |
| 20 | trente | BSM (serrures de porte, relais de libération de cage d’ascenseur), |
| Moteur de décélération de verre d’ascenseur, | ||
| Moteurs de serrure de porte / portail d’ascenseur | ||
| 21 | 15 | Combiné d’instruments (B +), |
| Lampes intérieures (courtoisie), | ||
| Flaques d’éclairage (rétroviseurs extérieurs) | ||
| 22 | dix | Rétroéclairage de l’interrupteur du toit ouvrant, |
| Radio (accessoire alimentation retardée), | ||
| Inversez le lève-vitre, | ||
| Moteurs d’ouverture de fenêtre, | ||
| Amplificateur d’antenne EHAM (radio de navigation) | ||
| 23 | dix | Faisceau de croisement droit |
| 24 | 15 | Lampes intérieures sur demande (lampe de lecture/plafonnier avant, lampe de lecture plafonnière/seconde rangée, lampe de boîte à gants, lampe de coffre, lampes de rail de toit, lampes de miroir de courtoisie), |
| Bobine de relais économiseur de batterie, | ||
| Alimentation relais économiseur de batterie, | ||
| Soupape de ventilation de carter positive chauffée (PCV) | ||
| 25 | dix | Feu de croisement gauche |
| 26 | 20 | Relais klaxon, |
| Corne | ||
| 27 | 5 | boussole |
| Module de système de capteur de vue arrière, | ||
| Solénoïde de verrouillage de changement de frein, | ||
| interrupteur d’annulation de surmultipliée, | ||
| Module de suspension pneumatique (capteur Run/Start) | ||
| 28 | 5 | Bobine de relais PCM, |
| émetteur-récepteur SecuriLock, | ||
| Bobine de relais de vanne PCV chauffée | ||
| 29 | trente | Contrôleur de frein électrique de remorque, |
| Connecteur de remorquage de remorque à 7 fils (frein électrique) | ||
| 30 | 25 | Module de suspension pneumatique (électroaimants à ressort pneumatique et capteurs de hauteur), |
| PCM (embrayage de boîte de transfert 4 × 4) | ||
| 31 | 20 | Radio (B+), |
| Haut-parleur de graves | ||
| 32 | 15 | Capteurs de surveillance de catalyseur (CMS), |
| Électrovannes de transmission, | ||
| Electrovanne purge canister, | ||
| Capteurs HEGO, | ||
| Solénoïde VMV, | ||
| Bobine de relais d’embrayage de compresseur de climatisation, | ||
| CMCV, | ||
| Actionneurs VCT | ||
| 33 | – | Non utilisé |
| 34 | 15 | PCM, |
| Injecteurs de carburant, | ||
| Capteur de débit d’air massique (MAF) | ||
| 35 | 20 | Indicateur de feux de route dans le combiné d’instruments, |
| Phares de route | ||
| 36 | dix | Feux stop/clignotants de remorquage vers la droite |
| 37 | 20 | Prise de courant dans la zone de chargement |
| 38 | 25 | Moteur d’essuie-glace arrière, |
| Pompe de lave-glace (pour nettoyer la lunette arrière) | ||
| 39 | 20 | Prises d’alimentation de la console (avant et arrière de la console) |
| Prise électrique tableau de bord (banquette) | ||
| 40 | 20 | Relais DRL, phares antibrouillard DRL, |
| Bobine de relais de phare DRL, | ||
| Commutateur de phares (phares), | ||
| Commutateur multifonction (flash-to-pass), | ||
| BSM (relais de phare de lampe automatique), | ||
| Bobine de relais de feux de route, | ||
| Fusible 25 (feux de croisement gauche), | ||
| Fusible 23 (feux de croisement droit) | ||
| 41 | 20 | Plus léger, |
| Connecteur de diagnostic OBD II | ||
| 42 | dix | Feux stop/clignotants de remorque vers la gauche |
| 101 | trente | Relais de démarreur, |
| Solénoïde du démarreur | ||
| 102 | trente | Puissance du commutateur d’allumage |
| 103 | trente | ABS / AdvanceTrac® avec module RSC (moteur de pompe) |
| 104 | trente | Relais de siège de troisième rangée côté gauche, |
| Commutateur de siège de troisième rangée gauche, | ||
| Moteur de siège de troisième rangée côté gauche | ||
| 105 | trente | Réserve |
| 106 | trente | Relais charge batterie remorque, |
| Connecteur de remorquage de remorque à 7 broches (charge de la batterie) | ||
| 107 | trente | Relais ventilateur auxiliaire A / C, |
| Moteur de ventilateur auxiliaire A / C | ||
| 108 | trente | Commutateur de moteur de siège passager |
| 109 | trente | Interrupteur moteur siège conducteur (pas de mémoire), |
| Module de mémoire, | ||
| Miroirs à mémoire de puissance, | ||
| Interrupteur à pédale et moteur réglables | ||
| 110 | trente | Réserve |
| 111 | 50 | Compresseur de suspension pneumatique, |
| Relais de compresseur de suspension pneumatique | ||
| 112 | trente | ABS / AdvanceTrac® avec module RSC (soupapes) |
| 113 | trente | Moteur d’essuie-glace avant, |
| Pompe de lave-glace (lave-glace) | ||
| 114 | 40 | Relais de dégivrage de lunette arrière, |
| Grille de dégivrage de lunette arrière, | ||
| Rétroviseurs chauffants (fusible 8) | ||
| 115 | trente | Moteur de changement de vitesse de boîte de transfert, |
| 4 × 4 relais | ||
| 116 | 40 | Relais de moteur de soufflerie avant, |
| Moteur de soufflerie avant | ||
| 117 | trente | Relais de siège de troisième rangée droit, |
| Commutateur de siège droit de troisième rangée, | ||
| Moteur de siège de troisième rangée droite | ||
| 118 | trente | Module de climatisation pour conducteur et passager |
| 401 | trente | Vitres électriques (interrupteur), |
| Commutateur principal de fenêtre, | ||
| Moteurs de fenêtre, | ||
| Commutateurs de fenêtre, | ||
| Module de toit ouvrant | ||
| R01 | Relais de démarrage : | |
| Solénoïde du démarreur | ||
| R02 | Relais Auxiliaire Temporisé : | |
| fusible 22, | ||
| CB 401, | ||
| Vitres électriques, | ||
| Allumez le rétroéclairage, | ||
| Radio, | ||
| Toit ouvrant, | ||
| Inversez les fenêtres, | ||
| Amplificateur d’antenne de navigation | ||
| R03 | Relais feux de route : | |
| Fusible #35, | ||
| phares à feux de route, | ||
| Indicateur de feux de route | ||
| R04 | Relais de dégivrage de lunette arrière : | |
| Fusible 8 (rétroviseurs chauffants), | ||
| Dégivreur de lunette arrière, | ||
| Rétroviseurs extérieurs chauffants, | ||
| Témoin de dégivrage de lunette arrière (unité de commande de climatisation) | ||
| R05 | Relais charge batterie remorque : | |
| Connecteur de remorquage à 7 fils (charge de la batterie) | ||
| R06 | Relais de soufflante avant : | |
| Moteur de soufflerie avant | ||
| R201 | Relais feux de stationnement remorque : | |
| Connecteurs 7 fils et 4 fils pour tracter une remorque (feux de stationnement) | ||
| R202 | Relais antibrouillard : | |
| Phares antibrouillard avant | ||
| R203 | Relais PCM : | |
| fusible 32, | ||
| fusible 34, | ||
| Solénoïdes et capteurs PCM | ||
| R301 | Relais de lampe d’urgence de remorquage : | |
| Connecteur de remorquage de remorque à 7 fils (feux de recul) | ||
| R302 | Relais de soupape PCV chauffé : | |
| Vanne PCV chauffée | ||
| R303 | Relais de pompe à essence : | |
| Commutateur de pompe à carburant, | ||
| PCM (surveillance de la pompe à carburant), | ||
| Pompe à carburant, | ||
| Module pilote de pompe à carburant | ||
| R304 | Relais économiseur de batterie : | |
| Lampes de toit, | ||
| Lampes miroirs cosmétiques, | ||
| Carte / Lampe Dôme, | ||
| Lampe dans la boite à gants, | ||
| Lampe d’espace de chargement, | ||
| Lampes de flaque d’eau pour rétroviseurs extérieurs, groupe d’instruments (lampes intérieures) | ||
| R305 | Relais klaxon : | |
| Klaxon à deux sons | ||
