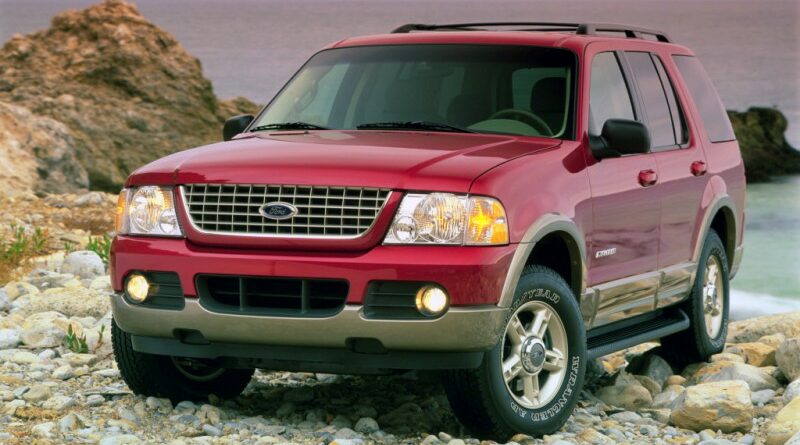

Schémas des boîtes à fusibles et relais – Ford Explorer U152
S’applique aux véhicules fabriqués dans les années:
2000, 2001, 2002, 2003, 2004, 2005.
Boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé sous le tableau de bord côté conducteur.
| Numéro | Ampères [A] | La description |
|---|---|---|
| 1 | trente | Module de mémoire de siège, siège conducteur avec réglage électrique (2003-2005), réglage lombaire conducteur (2005) |
| 2 | 20 | Sièges chauffants (2001-2002), toit ouvrant |
| 3 | 20 | Radio, amplificateur, antenne électrique (2001-2002), DVD |
| 4 | 5 | Module d’essuie-glace avant |
| 5 | 15 | Relais de clignotants (clignotants, feux de détresse) |
| 6 | dix | Cor droit (2001-2002), cloche clé (2003-2005) |
| 7 | 15 | Miroirs chauffés |
| 8 | 5 | PVC chauffant (2004-2005; moteur 4.0L seulement) |
| 9 | – | Non utilisé (rechange) |
| 10 | dix | Bobine de relais d’éclairage chauffant, module de siège chauffant (2001-2002), actionneur de mélange de température (2001-2002), contact d’embrayage A/C |
| 11 | 20 | Sièges chauffants (2003-2005) |
| 12 | 5 | Commutateur antibrouillard (2001-2002), module 4×4 |
| 13 | 5 | Commutateur d’annulation de surmultiplication, capteur de carburant flexible (2001-2003) |
| 14 | 5 | Module PATS |
| 15 | 5 | Module d’essuie-glace arrière, groupe, TPMS (2001-2003) |
| 16 | 5 | Rétroviseur électrique, climatisation manuelle, TPMS |
| 17 | 15 | Retardé par bobine, Économiseur de batterie, Lampes internes (avant et arrière), Éclairage de la boîte à gants |
| 18 | dix | Klaxon gauche (2001-2003), Flexible pompe à carburant (2004-2005) |
| 19 | dix | Indicateur RCM, PAD (2001-2002) |
| 20 | 5 | Commutateur de siège conducteur avec mémoire, module de siège conducteur, module de sécurité corporelle (BSM), LED PATS, capteur solaire (2001-2003) |
| 21 | 5 | Combiné d’instruments, boussole, bobine de clignotant |
| 22 | dix | Contrôleur ABS, DIV |
| 23 | 15 | 2001-2003 : Contacteur de position de pédale de frein, relais de frein conducteur, contacteur de désactivation du régulateur de vitesse en excès |
| 24 | 15 | Allume-cigare, OBD II, hall neutre |
| 25 | 5 | Actionneur de mode température pour climatisation auxiliaire, bobine de charge de batterie de remorque, TPMS (2004-2005) |
| 26 | 7.5 | Aide au stationnement en marche arrière, verrouillage du levier de frein, bobine de relais des lampes d’approche (2001-2002), interrupteur IVD |
| 27 | 7.5 | Obscurcissement automatique des rétroviseurs, Capteur numérique de plage de boîte de vitesses, Feux de recul |
| 28 | 5 | Radio (Démarrer) / DVD (Démarrer) |
| 29 | dix | Capteur de plage de boîte de vitesses numérique, alimentation PWR pour fusible 28 (puissance de démarrage) |
| 30 | 5 | Feux de jour (DRL), électrovanne à distance, commande DEATC A / C, A / C manuel, actionneur de mélange de température A / C manuel |
Face supérieure
Ces relais sont situés au dos du panneau de fusibles dans l’habitacle.
| Numéro | Circuits protégés |
|---|---|
| 1 | Relais clignotant |
| 2 | Dégivrage arrière |
| 3 | Relais accessoire temporisé |
| 4 | ouvrir |
| 5 | Économiseur de batterie |
| 6 | ouvrir |
| 7 | ouvrir |
Boîte à fusibles dans le compartiment moteur
Le boîtier de distribution électrique est situé dans le compartiment moteur.
| Numéro | Ampères [A] | La description |
|---|---|---|
| 1 | 60 | PJB |
| 2 | trente | BSM |
| 3 | 20 | Ventilateur poussant GCC (2001-2002; exportation uniquement) |
| 4 | trente | Dégivrage arrière |
| 5 | 40 | Pompe du système de freinage antiblocage (ABS) |
| 6 | 60 | Accessoire retardé, Vitres électriques (2004-2005), Audio (2004-2005) |
| 7 | 20 | Point de puissance # 2 |
| 8 | trente | Moteur de changement de vitesse 4 × 4 (2004-2005) |
| 9 | 20 | Point de puissance # 1 |
| 10 | trente | Module ABS (soupapes) |
| 11 | 40 | PTEC (2001-2003), module de commande du groupe motopropulseur (PCM) (2004-2005) |
| 12 | 50 | Relais d’allumage / relais de démarrage |
| 13 | 40 | Batterie de remorquage. Clignotants de remorquage de remorque |
| 14 | dix | Feux de jour (DRL) (Canada), Feux antibrouillard (2001-2002; exportation seulement) |
| 15 | 15 | Mémoire (KAPWR) (2001-2002), Mémoire (PCM / DEATC / Cluster) (2003-2005), Plafonniers (2003-2005) |
| 16 | 15 | Commutateur de phares (2001-2003), Commutateur de feux antibrouillard (2003), Feux de stationnement (2004-2005), Feux de stationnement automatiques (2004-2005), Bobine de relais de feu antibrouillard avant (2004-2005) |
| 17 | 20 | 4 × 4 (batterie V 2) (2001-2003) |
| 5 | 4×4 à deux vitesses (bobines de relais) (2004-2005) | |
| 18 | 20 | 4 × 4 (v-batt 1) (2001-2003), PCM avec embrayage à deux vitesses 4 × 4 (2004-2005) |
| 19 | 20 | Relais feux de route |
| 20 | trente | Module de frein de remorque électrique |
| 21 | trente | Moteur d’essuie-glace avant |
| 22 | 20 | Lampe automatique ; Faisceau de croisement |
| 23 | trente | Commutateur d’allumage, diode PCM (2004-2005) |
| 24 | 20 | Feux antibrouillard arrière (2001-2002; exportation uniquement) |
| 25 | 15 | Frein tout ou rien (2004-2005) |
| 26 | 15 | Pompe à essence (2001-2003) |
| 20 | Pompe à essence (2004-2005) | |
| 27 | 20 | Feux de remorquage de remorque, protection de remorquage de remorque |
| 28 | 20 | Relais klaxon |
| 29 | 60 | PJB |
| 30 | 20 | Moteur d’essuie-glace arrière |
| 31 | – | Non utilisé |
| 32 | – | Non utilisé |
| 33 | trente | Moteur de ventilateur auxiliaire |
| 34 | trente | Sièges électriques, Pédales réglables |
| 35 | 20 | Prise de courant arrière (2001-2002) |
| 36 | 40 | Moteur de la soufflante |
| 37 | 15 | Relais d’embrayage / boîte de vitesses A / C |
| 38 | 15 | Bobine sur prise (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005) |
| 39 | 15 | Injecteurs de carburant / relais |
| 40 | 15 | Puissance PTEC (2001-2003), puissance PCM (2004-2005) |
| 41 | 15 | HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Bobine sur prise (2004-2005 ; moteur 4.6L uniquement), Bobine d’allumage (2004-2005 ; 4.0 uniquement moteur L) |
| 42 | dix | Feu de croisement droit |
| 43 | dix | Feu de croisement gauche |
| 44 | 15 | Phares antibrouillard avant |
| 45 | 5 | Contacteur de pression de freinage (2001-2002) |
| 2 | Contacteur de pression de freinage (ABS) (2003-2005) | |
| 46 | 20 | Feux de circulation |
| 62 | trente | Disjoncteur : module complémentaire retardé (2001-2002), interrupteur de lève-vitre électrique (2003-2005) |
| 47 | Relais klaxon | |
| 48 | Relais de pompe à essence | |
| 49 | Relais feux de route | |
| 50 | Relais antibrouillard | |
| 51 | Relais police IVD | |
| Relais DRL (Canada) | ||
| 52 | Relais d’embrayage A / C | |
| 53 | Une remorque tractant un virage à droite | |
| 54 | Remorque de remorquage, tournez à gauche | |
| 55 | Relais du moteur du ventilateur | |
| 56 | Relais de démarrage | |
| 57 | Relais PTEC | |
| Relais PCM | ||
| 58 | Relais d’allumage | |
| 59 | Frein conducteur appliqué ou relais DRL (Canada seulement) | |
| 60 | Diode PCM | |
| 61 | Diode d’embrayage A/C | |
Boîte à relais arrière
La boîte à relais est située sur le panneau de garnissage arrière côté passager.
| Numéro | Circuits protégés |
|---|---|
| 14 | Non utilisé |
| 15 | Feux de recul pour tracter une remorque |
| 16 | Non utilisé |
| 17 | Non utilisé |
| 18 | Non utilisé |
| 19 | Feux de remorquage de remorque |
| 20 | Charger la batterie pour tracter une remorque |
| 21 | Non utilisé |
| 22 | Feux d’approche |
| 23 | Non utilisé |
| 3 | Non utilisé |
| 4 | Non utilisé |
Boîte de relais auxiliaire
La boîte à relais est située sur l’aile avant droite, sous le module de contrôle de vitesse (véhicules canadiens équipés d’AdvanceTrac).
| Numéro | La description |
|---|---|
| 64 | Véhicules de police équipés d’AdvanceTrac® |
| Moteur 4 × 4 à deux vitesses dans le sens des aiguilles d’une montre (2004-2005) | |
| 65 | Moteur 4 × 4 à deux vitesses dans le sens antihoraire (2004-2005) |
| 66 | ouvrir |
