Jeep Cherokee KL (2021) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais –  Jeep Cherokee KL

S’applique aux véhicules fabriqués dans les années:

2021.

FUSIBLES SOUS LE CAPOT

Le centre de distribution d’énergie est situé dans le compartiment moteur près de la batterie. Ce centre contient des cartouches fusibles, des mini -fusibles et des relais. Une étiquette identifiant chaque composant est imprimée à l’intérieur du couvercle.

Jeep Cherokee KL (2021) – boîte à fusibles et relais

Jeep Cherokee KL (2021) – boîte à fusibles et relais

Cavité Fusible à lame Cartouche Fusible La description
* Si équipé
F06 Non utilisé
F07 15 A Bleu Module de commande du groupe motopropulseur (PCM) * / Électrovanne de purge de surtension *
F08 25 A Clair Injecteurs de carburant */ ECM */ PCM/Injecteurs de carburant *
F09 15 A Bleu Pompe de liquide de refroidissement *Pompe de liquide de refroidissement UREA/PCM *
F10 20 A Jaune Unité de transfert de puissance (PTU) *
F11 Non utilisé
F12 10 A Rouge Pompe d’alimentation et de purge *
F13 10 A Rouge Module de stabilité de tension (VSM)/module de commande du groupe motopropulseur (PCM)/module de commande du moteur (ECM)
F14 10 A Rouge Module de commande de transmission (DTCM)/unité de prise de force (PTU)/frein de stationnement électrique (EPB)/RDM/module de système de freinage (BSM) */interrupteur de pédale de frein/interrupteur de feu de recul *
F15 Non utilisé
F 16 20 A Jaune Bobines d’allumage*
F17 30 A Rose Pompe à vide de freinage *
F18 Non utilisé
F19 40 A Vert Solénoïde du démarreur
F20 10 A Rouge Embrayage de compresseur de climatisation
F21 Non utilisé
F22 bronzage 5 ampères Activation du ventilateur de radiateur (PWM)
F23 50 A Rouge Module de stabilité de tension (VSM) #2
F24 20 A Jaune Essuie-glace arrière
F25B 20 A Jaune Rondelle FT/RR
F26 30 A Rose Chauffage au fuel *
F27 Non utilisé
F28 15 A Bleu Module de commande de transmission (TCM/Shifter)
F29 Non utilisé
F30 10 A Rouge Module de commande du moteur (ECM)/(EPS)/alimentation de relais de pompe à carburant/(PCM)/filtre à particules de gaz (GPF)
F31 Non utilisé
F32 Non utilisé
F33 Non utilisé
F34 Non utilisé
F35 Non utilisé
F36 Non utilisé
F37 Non utilisé
F38 60 A Jaune Bougies de préchauffage *
F39 40 A Vert Moteur de ventilateur CVC
F40 20 A Bleu Feu de stationnement pour remorque *
F41 50 A Rouge Module de stabilité de tension (VSM) #1
F42 30 A Rose Module de remorquage de remorque *
F43 20 A Jaune Moteur de pompe à carburant
F44 30 A Rose Réceptacle de remorquage *
F45 30 A Rose Module de porte passager (PDM) *
F46 25 A Clair Module de commande de toit ouvrant *
F47 Non utilisé
F48 30 A Rose Module de porte conducteur *
F49 30 A Rose Onduleur (115 Volt/220 Volt A/C) *
F50 30 A Rose Module de hayon électrique *
F51 Non utilisé
F52 30 A Rose Essuie-glaces avant
F53 30 A Rose Module de système de freinage (BSM) – ECU et vannes
F54 30 A Rose Module de commande de carrosserie (BCM) Alimentation 3
F55 10 A Rouge Capteurs d’angle mort/caméra de recul, commutateur de siège chauffant arrière *
F56 15 A Bleu Module de nœud d’allumage (IGNM)/KIN/Moyeu RF/Verrouillage électrique de la colonne de direction (ESCL) / Double port USB – Console RR
F57 20 A Jaune Feux d’arrêt/clignotants gauches de remorquage *
F58 10 A Rouge Module de classification des occupants/VSM/TT Mod/ESCL
F59 30 A Rose Module de commande de transmission (DTCM) *
F60 20 A Jaune Prise de courant – Console centrale
F61 20 A Jaune Feux d’arrêt/de virage à droite de remorque *
F62 20 A Jaune Dégivreur de pare-brise *
F63 20 A Jaune Sièges avant chauffants/ventilés *
F64 20 A Jaune Sièges arrière chauffants *
F65 10 A Rouge Capteur de température/capteur d’humidité dans le véhicule/module de système d’aide à la conduite (DASM)/aide au stationnement (PAM) *
F66 15 A Bleu CVC (ECC)/Groupe d’instruments (IPC)/Module de passerelle
F67 Non utilisé
F68 Non utilisé
F69 10 A Rouge Commutateur de boîte de transfert (TSBM)/obturateur de gril actif (AGS) *
F70 bronzage 5 ampères Capteur de batterie intelligent (IBS)
F71 Non utilisé
F72 10 A Rouge Rétroviseurs chauffants * / Capteur PM *
F73 20 A Bleu Capteur NOX #1 & #2 / Remorque de secours *
F74 30 A Rose Dégivreur arrière (EBL)
F75 20 A Jaune Allume-cigare *
F76 20 A Jaune Module différentiel arrière (RDM) *
F77 10 A Rouge Module mains libres / Contacteur de pédale de frein *
F78 10 A Rouge Port de diagnostic / TV numérique / TBM
F79 10 A Rouge Console centrale intégrée (ICS)/frein de stationnement électrique (EPB) SW/module CD/module de commande de direction (SCCM)/CVC/groupe d’instruments (IPC)
F80 20 A Jaune Radio
F81 Emplacement sélectionnable par le client pour l’alimentation de la prise de courant F91
F82 bronzage 5 ampères Module de passerelle de cybersécurité
F83 20 A Bleu30 A Rose Module de contrôleur de moteur *Module SCU *
F84 30 A Rose Frein de stationnement électrique (EPB) – Gauche
F85 15 A Bleu (CSWM) Volant chauffant *
F86 20 A Jaune Cornes
F87 Non utilisé
F88 10 A Rouge Rappel de ceinture de sécurité (SBR)/ Caméra intelligente *
F89 10 A Rouge Phare à nivellement automatique des phares *
F90 Non utilisé
F91 20 A Jaune Prise de courant arrière sélectionnable par le client*
F92 Non utilisé
F93 40 A Vert Module de système de freinage (BSM) – Moteur de pompe
F94 30 A Rose Frein de stationnement électrique (EPB) – Droit
F95 10 A Rouge Module de toit ouvrant / Module de capteur de pluie (LRSM) / Module de rétroviseur électrochromatique (ECMM) / Double port USB (arrière) / Éclairage de la console de prise de courant / TV numérique
F96 10 A Rouge Contrôleur de retenue des occupants (ORC)/(Airbag)
F97 10 A Rouge Contrôleur de retenue des occupants (ORC)/(Airbag)
F98 25 A Clair Amplificateur audio/ANC *
F99 Non utilisé
F100 Non utilisé
Disjoncteurs
CB1 30 ampères * Siège électrique (conducteur)
CB2 30 ampères * Siège électrique (réussite)
CB3 25 A Lève-vitre électrique
voir aussi:  Jeep Cherokee KL (2016-2017) - boîte à fusibles et relais

Le mini -fusible de 30 A remplace le disjoncteur de 25 A.

FUSIBLES INTERIEURS

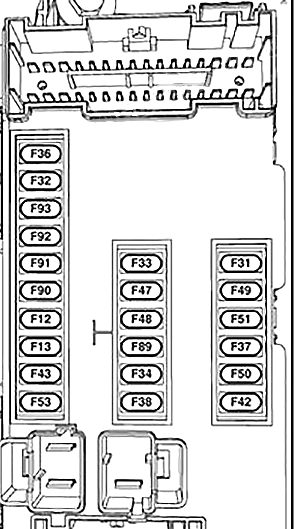

Le panneau de fusibles intérieur est situé sur le module de commande de carrosserie (BCM) dans l’habitacle sur le tableau de bord gauche sous le tableau de bord.

Jeep Cherokee KL (2021) – boîte à fusibles et relais

Cavité Fusible à lame La description
* Si équipé
F32 10 A Rouge L’éclairage intérieur
F36 10 A Rouge Module Intrusion/Sirène *
F37 7,5 A Marron Port UCI (USB et AUX)
F38 20 A Jaune Pêne dormant tout déverrouiller
F42 7,5 A Marron Support lombaire passager
F43 20 A Jaune Avant de la pompe de lave-glace
F48 25 A Clair Feu Antibrouillard Arrière Gauche/Droit *
F49 7,5 A Marron Support lombaire
F50 7,5 A Marron Tapis de recharge sans fil *
F51 7,5 A Marron Commutateur de vitre conducteur/rétroviseurs électriques *
