Schémas des boîtes à fusibles et relais – Jeep Cherokee KL
S’applique aux véhicules fabriqués dans les années:
2022.
FUSIBLES SOUS LE CAPOT

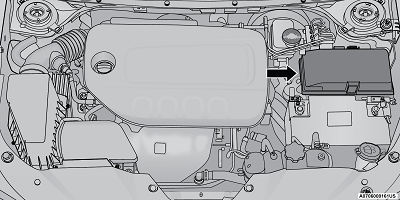

Le centre de distribution d’énergie est situé dans le compartiment moteur près de la batterie. Ce centre contient des cartouches fusibles, des mini -fusibles et des relais. Une étiquette identifiant chaque composant est imprimée à l’intérieur du couvercle.
MISE EN GARDE:
- Lors de l’installation du couvercle du centre de distribution électrique, il est important de s’assurer que le couvercle est correctement positionné et complètement verrouillé. Le non-respect de cette consigne peut permettre à l’eau de pénétrer dans le centre de distribution électrique et éventuellement entraîner une panne du système électrique.
| Cavité | Fusible à lame | Cartouche Fusible | La description |
| * Si équipé | |||
| F01 | – | 70 A Gris | Puissance électrique Str |
| F02 | – | 150 A Gris | Aux PDC * |
| F03 | – | 300 A Gris | Alternateur |
| F04 | – | – | La batterie |
| F05 | – | 100 A Gris | Fan de Rad |
| F06 | – | – | Non utilisé |
| F07 | 15 A Bleu | – | Module de commande du groupe motopropulseur (PCM) * / Électrovanne de purge de surtension * |
| F08 | 25 A Clair | – | Injecteurs de carburant/ECM/PCM/ |
| F09 | 15 A Bleu | – | Pompe de liquide de refroidissement *Pompe de liquide de refroidissement UREA/PCM * |
| F10 | 20 A Jaune | – | Unité de transfert de puissance (PTU) * |
| F11 | – | – | Non utilisé |
| F12 | 10 A Rouge | – | Pompe de purge * |
| F13 | 10 A Rouge | – | Module de stabilité de tension (VSM)/module de commande du groupe motopropulseur (PCM)/module de commande du moteur (ECM) |
| F14 | 10 A Rouge | – | Module de commande de transmission (DTCM)*/Unité de prise de force (PTU)*/Frein de stationnement électrique (EPB)/RDM*/Module de système de freinage (BSM)/Interrupteur de pédale de frein/Interrupteur de feu de recul * |
| F15 | – | – | Non utilisé |
| F 16 | 20 A Jaune | – | Bobines d’allumage / Contenu diesel supplémentaire |
| F17 | 30 A Rose | – | Pompe à vide de freinage * |
| F18 | – | – | Non utilisé |
| F19 | – | 40 A Vert | Entrée |
| F20 | 10 A Rouge | – | Embrayage de climatisation |
| F21 | – | – | Non utilisé |
| F22 | bronzage 5 ampères | – | Activation du ventilateur de radiateur (PWM) |
| F23 | 50 A Rouge | – | Module de stabilité de tension (VSM) #2 |
| F24 | 20 A Jaune | – | Essuie-glace arrière |
| F25B | 20 A Jaune | – | Rondelle FT/RR |
| F26 | – | 30 A Rose | Chauffage au fuel * |
| F27 | – | – | Non utilisé |
| F28 | 15 A Bleu | – | Module de commande de transmission (TCM/Shifter) |
| F29 | – | – | Non utilisé |
| F30 | 10 A Rouge | – | Module de commande du moteur (ECM) / (EPS) / Alimentation du relais de pompe à carburant / (PCM) / Filtre à particules de gaz (GPF) |
| F31 | – | – | Non utilisé |
| F32 | – | – | Non utilisé |
| F33 | – | – | Non utilisé |
| F34 | – | – | Non utilisé |
| F35 | – | – | Non utilisé |
| F36 | – | – | Non utilisé |
| F37 | – | – | Non utilisé |
| F38 | – | 60 A Jaune | Bougie de préchauffage * |
| F39 | – | 40 A Vert | Moteur de ventilateur CVC |
| F40 | – | 20 A Bleu | Feu de stationnement pour remorque * |
| F41 | – | 50 A Rouge | Module de stabilité de tension (VSM) #1 |
| F42 | – | 30 A Rose | Module de remorquage de remorque * |
| F43 | 20 A Jaune | – | Moteur de pompe à carburant |
| F44 | – | 30 A Rose | Réceptacle de remorquage * |
| F45 | – | 30 A Rose | Module de porte passager (PDM) * |
| F46 | – | 25 A Clair | Module de commande de toit ouvrant * |
| F47 | – | – | Non utilisé |
| F48 | – | 30 A Rose | Module de porte conducteur * |
| F49 | – | 30 A Rose | Onduleur (115 Volt/220 Volt A/C) * |
| F50 | – | 30 A Rose | Module de hayon électrique * |
| F51 | – | – | Non utilisé |
| F52 | – | 30 A Rose | Essuie-glaces avant |
| F53 | – | 30 A Rose | Module de système de freinage (BSM) – ECU et vannes |
| F54 | – | 30 A Rose | Module de commande de carrosserie (BCM) Alimentation 3 |
| F55 | 10 A Rouge | – | Capteurs d’angle mort*/caméra de recul*/ commutateur de siège chauffant arrière* |
| F56 | 15 A Bleu | – | Module de nœud d’allumage (IGNM) / KIN / Hub RF / Verrouillage électrique de la colonne de direction (ESCL) / Port USB |
| F57 | 20 A Jaune | – | Feux d’arrêt/clignotants gauches de remorquage * |
| F58 | 10 A Rouge | – | Module de classification des occupants/Mod VSM/TT |
| F59 | – | 30 A Rose | Module de commande de transmission (DTCM) * |
| F60 | 20 A Jaune | – | Prise de courant – Console centrale |
| F61 | 20 A Jaune | – | Feux d’arrêt/de virage à droite de remorque * |
| F62 | 20 A Jaune | – | Dégivreur de pare-brise * |
| F63 | 20 A Jaune | – | Sièges avant chauffants/ventilés * |
| F64 | 20 A Jaune | – | Sièges arrière chauffants * |
| F65 | 10 A Rouge | – | Capteur de température dans le véhicule*/capteur d’humidité*/module de système d’aide à la conduite (DASM)*/aide au stationnement (PAM) * |
| F66 | 15 A Bleu | – | CVC (ECC)/Groupe d’instruments (IPC)/Module de passerelle |
| F67 | – | – | Non utilisé |
| F68 | – | – | Non utilisé |
| F69 | 10 A Rouge | – | Commutateur de boîte de transfert (TSBM)/obturateur de gril actif (AGS) * |
| F70 | bronzage 5 ampères | – | Capteur de batterie intelligent (IBS) |
| F71 | – | – | Non utilisé |
| F72 | 10 A Rouge | – | Rétroviseurs chauffants * / Capteur PM * |
| F73 | – | 20 A Bleu | Capteurs NOX * / Remorque de secours * |
| F74 | – | 30 A Rose | Dégivreur arrière (EBL) |
| F75 | 20 A Jaune | – | Allume-cigare * |
| F76 | 20 A Jaune | – | Module différentiel arrière (RDM) * |
| F77 | 10 A Rouge | – | Déblocage mains libres */ Contacteur de pédale de frein * |
| F78 | 10 A Rouge | – | Port DTV/TBM/OBD |
| F79 | 10 A Rouge | – | Console centrale intégrée (ICS) / CVC / Frein de stationnement électrique (EPB) SW / Modulation de commande de direction (SCCM) / CVC / Groupe d’instruments (IPC) |
| F80 | 20 A Jaune | – | Radio |
| F81 | – | – | Non utilisé |
| F82 | bronzage 5 ampères | – | Module passerelle |
| F83 | – | 20 A Bleu | Module de contrôleur de moteur (ECM)* |
| 30 A Rose | Module SCU * | ||
| F84 | – | 30 A Rose | Frein de stationnement électrique (EPB) – Gauche |
| F85 | 15 A Bleu | – | (CSWM) Volant chauffant * |
| F86 | 20 A Jaune | – | klaxon |
| F87 | – | – | Non utilisé |
| F88 | 10 A Rouge | – | Rappel de ceinture de sécurité (SBR)*/ Caméra intelligente * |
| F89 | 10 A Rouge | – | Nivellement automatique/manuel des phares* |
| F90 | – | – | Non utilisé |
| F91 | 20 A Jaune | – | Prise de courant (sièges arrière sélectionnables par le client) * |
| F92 | – | – | Non utilisé |
| F93 | – | 40 A Vert | Module de système de freinage (BSM) – Moteur de pompe |
| F94 | – | 30 A Rose | Frein de stationnement électrique (EPB) – Droit |
| F95 | 10 A Rouge | – | Module de toit ouvrant */Module de capteur de pluie (LRSM) */ECMM/SW de fenêtre passager/Console de prise de courant/Éclairage/DTV |
| F96 | 10 A Rouge | – | Contrôleur de retenue des occupants (ORC)/(Airbag) |
| F97 | 10 A Rouge | – | Contrôleur de retenue des occupants (ORC)/(Airbag) |
| F98 | 25 A Clair | – | Amplificateur audio/ANC * |
| F99 | – | – | Non utilisé |
| F100 | – | – | Non utilisé |
| Disjoncteurs | |||
| CB1 | 25 A | Siège électrique (conducteur) | |
| CB2 | 25 A | Siège électrique (réussite) | |
| CB3 | 25 A | Lève-vitre électrique | |
* Le mini -fusible de 30 A remplace le disjoncteur de 25 A.
FUSIBLES INTERIEURS
Le panneau de fusibles intérieur est situé sur le module de commande de carrosserie (BCM) dans l’habitacle sur le tableau de bord gauche sous le tableau de bord.
| Cavité | Fusible à lame | La description |
| * Si équipé | ||
| F32 | 10 A Rouge | L’éclairage intérieur |
| F36 | 10 A Rouge | Module Intrusion/Sirène * |
| F37 | 7,5 A Marron | Port UCI (USB et AUX) |
| F38 | 20 A Jaune | Pêne dormant tout déverrouiller |
| F42 | 7,5 A Marron | Support lombaire passager |
| F43 | 20 A Jaune | Avant de la pompe de lave-glace |
| F48 | 25 A Clair | Feu Antibrouillard Arrière Gauche/Droit * |
| F49 | 7,5 A Marron | Support lombaire |
| F50 | 7,5 A Marron | Tapis de recharge sans fil * |
| F51 | 7,5 A Marron | Commutateur de vitre conducteur/rétroviseurs électriques * |
