Kia Ceed 3 CD (2018-2022) – boîte à fusibles

Kia Ceed 3 (CD) – schéma de la boîte à fusibles

Année de fabrication : 2018, 2019, 2020, 2021, 2022.

Fusibles de l’allume-cigare (prise de courant) dans la Honda Accord voici les fusibles 46 (20A) Dans la boîte à fusibles du tableau de bord.

Dans l’habitacle

Situé sous le tableau de bord, du côté du conducteur.

Non. Description
1 Réserve 10A
2 10Module du contrôleur IMS (système de mémoire intégré) ;

Module de contrôle de la climatisation ;

Module de hayon électrique.

3 10A Module d’aspiration actif ;

Connecteur de diagnostic ;

Groupe d’instruments ;

Interrupteur d’éclairage d’urgence ;

Boîtier de relais ICM (module intégral) (relais des rétroviseurs extérieurs rabattables et dépliables) ;

Capteur de lumière et cellules photoélectriques ;

Commutateur de console ;

Poignée de clé intelligente externe du côté conducteur/passager.

4 10A Relais du hayon
5 25A Ascenseur de verre droit
6 25A Lève-vitre latéral gauche
7 25A Module du système de mémorisation du siège du conducteur (IMS) ;

Commutateur manuel du siège du conducteur.

8 7,5A Module de contrôle intelligent d’aide au stationnement ;

Commutateur à tampon ;

Unité de contrôle de la carrosserie intégrée (IBU).

9 Réserve 10A
10 10A Module d’appel d’urgence ERA-GLONASS
11 20A Module de commande de chauffage des sièges arrière
12 10A Alimentation externe du rétroviseur ;

Module de commande et de contrôle de la climatisation côté passager.

13 20A Siège avant chauffant
14 25A Amplificateur de signal audio ;

Amplificateur (AMP).

15 15A Convertisseur DC/DC basse tension (système audio/AMP (amplificateur)) ;

Unité principale audio ;

Audio/vidéo et navigation.

16 10A Frein de stationnement électrique ;

Module de contrôle du chauffage des sièges arrière ;

Module de connexion d’alarme ERA-GLONASS ;

Miroir électrocromatique ;

Unité de contrôle audio principale ;

Audio/vidéo et navigation ;

Éclairage du levier de transmission automatique ;

Module de contrôle de la climatisation ;

Convertisseur basse tension DC / DC ( système audio / AMP (amplificateur)) ;

Module de contrôle du chauffage des sièges avant ;

Module de contrôle de la ventilation des sièges avant ;

Module de mémoire du système de mémorisation du siège du conducteur (IMS) ;

Changement des phares sur les supports gauche et droit.

17 15A Essuie-glace arrière
18 Serrure de porte 20A
19 15A Unité de contrôle de la carrosserie intégrée (IBU)
20 10A Unité de contrôle de la carrosserie intégrée (IBU) ;

Interrupteur du feu de freinage.

21 10A Module de commande du chauffage des sièges avant ;

Module de contrôle de la ventilation des sièges avant.

22 25A Allumage ;

Panneau de connexion du compartiment moteur (fusible – ECU5, SENSOR4, ABS3, TCU2).

23 10A Essuie-glace
24 Climatisation 7.5A
25 Airbag 10A
26 15A Rondelle de verre
27 Réserve 10A
28 Réserve de 25A
29 Réserve de 25A
30 7,5A Direction assistée électrique
31 7,5A Module de commande du chauffage des sièges arrière ;

Module de contrôle du chauffage des sièges avant ;

Module de contrôle de la ventilation des sièges avant ;

Réchauffeur de buse ;

Panneau de connexion du compartiment moteur (relais de feux de route, relais de phares) ;

Relais DCU (unité de contrôle de la mesure) ;

Refroidissement du moteur du ventilateur.

32 20A Toit ouvrant
33 20A Toit ouvrant
34 7.5А Groupe d’instruments
35 7,5A Commutateur du mode sport ;

Interrupteur du feu de freinage.

36 Accueil 7,5A
37 15A Réserve
38 Unité de contrôle de la carrosserie intégrée (IBU) 7,5A
39 Indicateur d’airbag 7,5 A
40 Unité de contrôle de la carrosserie intégrée (IBU) 7,5A
41 10 L’unité de commande audio principale ;

A/V et navigation ;

Convertisseur DC/DC basse tension (système audio/AMP (amplificateur)).

42 Module de contrôle du système de sécurité passive 15A
43 Réserve 10A
44 10A Panneau de connexion du compartiment moteur (relais du ventilateur) ;

Module de contrôle de la climatisation ;

Résistance du ventilateur ;

Moteur du ventilateur.

45 15A Audio ;

Unité principale de contrôle A/V et de navigation ;

Module de contrôle de la climatisation ;

Convertisseur DC/DC basse tension, (audio/AMP (amplificateur)).

46 Prise pour briquet 20A sur le support latéral gauche

Dans le compartiment moteur

Situé sur le côté gauche du compartiment moteur

voir aussi:  Kia Ceed (ED) (2006-2012) - boîte à fusibles

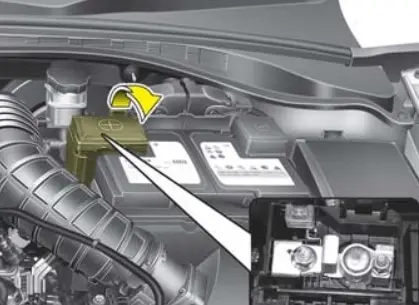

Il y a un fusible haute puissance séparé sur la borne positive de la batterie.
