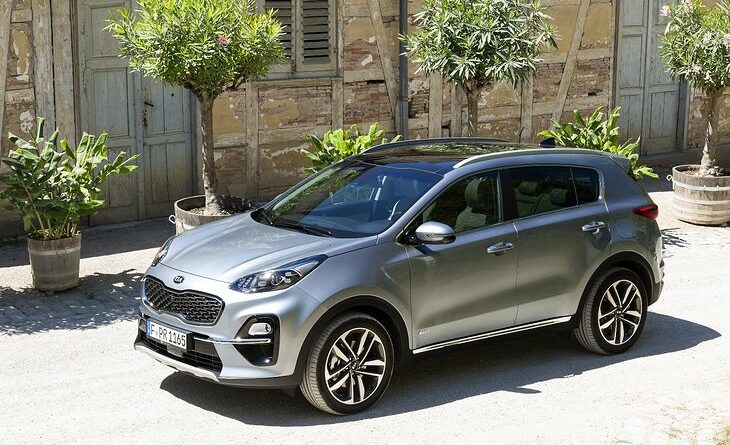

KIA Sportage QL (2017-2019) – Boîte à fusibles

KIA Sportage QL (2017-2019) – Boîte à fusibles

KIA Sportage – Schéma des boîtes à fusibles

Année de fabrication : 2017, 2018, 2019

Fusible de l’allumeur (prise de courant) dans le Kia Sportage est le fusible SORTIE D’ALIMENTATION dans la boîte à fusibles.

Tableau de bord (panneau de fusibles côté conducteur).

KIA Sportage – schéma des fusibles – tableau de bord
Nom Ampères [A] Description
MDPS 7,5 Unité MDPS
MODULE 2 10 Phares gauche et droit
SMART KEY 1 10 Module de contrôle de la clé intelligente / module d’immobilisation
A / BAG IND 7,5 Ensemble d’indicateurs ;

[Audio i instrukcja A/C] Commutateur de menace ;

[Audio & Auto A/C] Module de contrôle de la climatisation ;

[Nawigacja] Lampe centrale de la façade.

MODULE 4 10 Commutateur de console ;

Radar de détection d’angle mort ;

ECM AWD ;

Interrupteur d’urgence ;

BCM ;

Module de contrôle de l’alerte de franchissement de ligne.

A/BAG 15 Module de commande SRS
START 7,5 [Bez kluczyka inteligentnego i IMMO.]

Boîte à relais ICM (relais d’alarme anti-intrusion) ;

Commutateur d’allumage ;

[Z kluczem inteligentnym / IMMO.]

Commutateur de gamme de transmission ;

ECM ;

Module de contrôle intelligent de la clé.

MODULE 3 10 Module de commande pour le chauffage des sièges avant et arrière ;

Levier de vitesse ATM ILL ;

Module de contrôle de la ventilation avant ;

Unité principale de climatisation et de navigation ;

Miroir électrochrome ;

Audio ;

Module de contrôle de la climatisation ;

Connecteur multifonctions ;

Module d’éclairage frontal adaptatif.

CLUSTER 10 Groupe d’instruments
MODULE 9 20 Bloc PCB

(Fusible – ABS 3, PUSH PUMP 2, ECU 6, AEB, TCU 2, MODULE)

DIRECTION CHAUFFÉE 15 BCM ;

Chauffage du volant

MODULE 6 7,5 Module de commande pour le chauffage des sièges avant et arrière ;

Module de commande des bouches d’aération avant.

MODULE 5 10 BCM ;

Module de commande Smart Key

A / CON 2 7,5 Module de commande de la climatisation
MODULE 1 10 BCM ;

Levier de changement de vitesse ATM.

P / FENÊTRE LH 25 Interrupteur principal pour le lève-vitre
A / CON 1 7,5 Module de contrôle de la climatisation ;

Ioniseur de grappes ;

Bloc de connexion de la climatisation (relais de soufflerie).

WIPER RR 15 Moteur d’essuie-glace arrière ;

Module de relais d’essuie-glace ICM (relais d’essuie-glace arrière).

LAVEUSE 15 Interrupteur multifonctionnel
SMART KEY 3 10 [Bez Smart Key]

Module antidémarrage ;

[Z kluczem inteligentnym]

Module de contrôle intelligent de la clé ;

Bouton Start / Stop.

LAMPE D’ARRÊT 7,5 Module de contrôle de la clé intelligente ;

Interrupteur de feux stop.

P / FENÊTRE RH 25 Interrupteur principal du lève-vitre ;

Interrupteur de lève-vitre passager.

MEMOIRE 10 Chargeur sans fil ;

Groupe d’instruments ;

Connecteur de liaison de données ;

BCM ;

Module de relais ICM

(miroir extérieur – pmiroir rabattable) ;

Miroir électrochrome ;

Module de contrôle de la climatisation ;

Commutateur de console.

ROOF SUN 1 20 Toit ouvrant panoramique
PORTE OUVERTE POUR OUTILS 10 Relais de hayon
LAMES INTÉRIEURES 10 Allumage de la clé de contact et interrupteur d’avertissement de la porte ;

Éclairage intérieur ;

Lampe de console au plafond ;

Lumière avant sur le pare-soleil ;

Feu personnel arrière ;

Lampe de démarrage ;

Compartiment de rangement.

SMART KEY 2 15 Module de contrôle de la clé intelligente
MODULE 8 7,5 Electrovanne à clé
MULTI MEDIA 15 Audio ;

Unité principale A/V et navigation ;

Chargeur USB à l’arrière.

S / HEAT
DRV / PASS
20 Module de contrôle du chauffage du siège avant ;

Module de contrôle de la ventilation avant.

TOIT OUVRANT 2 20 Toit ouvrant panoramique
P / SIÈGE (PASSE) 30 Commutateur manuel du siège du passager
SORTIE D’ALIMENTATION 20 Prise électrique avant 1 (allume-cigare avant)
S/HEATER REAR 20 Module de commande du chauffage du siège arrière
VERROUILLAGE DE LA PORTE 20 Verrouillage et déverrouillage des portes
4RM 20 ECM AWD
MODULE 7 10 Interrupteur d’éclairage d’urgence ;

Clé intelligente du conducteur et du passager depuis l’extérieur ;

Capteur AEB.

AMP 25 AMP
SÉCURITÉ DES FENÊTRES 25 Module de lève-vitre de sécurité du conducteur à commande électrique
MIROIR CHAUFFÉ 10 Fourniture de rétroviseurs extérieurs au conducteur et au passager ;

Module de contrôle de la climatisation.

P / SEAT (DRV) 30 Commutateur manuel du siège du conducteur
ACC 10 Chargeur USB à l’arrière ;

AMP ;

Commutateur de rétroviseur extérieur externe ;

Bloc de circuits imprimés (relais de prise électrique) ;

Module de contrôle de la clé intelligente ;

Audio ;

Unité principale A/V et navigation ;

BCM ;

Chargeur sans fil.

voir aussi:  KIA Rio (2000-2005) - boîte à fusibles

Panneau de fusibles du compartiment moteur

KIA Sportage – schéma des boîtes à fusibles – compartiment moteur
Nom Ampères [A] Description
FUSIBLE MULTI VENTILATEUR DE REFROIDISSEMENT 2 80 Moteur du ventilateur de refroidissement
MDPS 80 Unité MDPS
B + 1 60 Bloc de jonction intelligent (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), AMP)
B + 2 60 Bloc de connexion intelligent (IPS 1 (5CH), MODULE 7, SMART KEY 2, SMART KET 3, MODULE 8, STOP LAMP)
B + 3 50 Bloc de connexion intelligent (fusible – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER TYAR, SAFETY P / WINDOW ;

Relais de lève-vitre.

BLOWER 40 Relais de la soufflerie
CHAUFFAGE ARRIÈRE 40 Relais arrière chauffant
IG1 40 [Bez inteligentnego klucza]

Allumage ;

[Z inteligentnym kluczem]

Bloc de circuits imprimés (relais PDM (IG1) / PDM (ACC)).

IG2 30 Démarrage du relais ;

[Bez Smart Key]

Commutateur d’allumage ;

[Z Smart Key]

Bloc de circuits imprimés (relais PDM (IG2)).

FUSE B + 4 50 Bloc de connexion intelligent (Fusible – AWD, P / SEAT (DRV), P / SEAT (PASS), DOOR OPEN, DOOR LOCK, Relais pour dispositif automatique de fuite de courant)
FAN CO CO COOL FAN 1 50 Relais 1 du ventilateur de refroidissement
ABS 1 40 Module de contrôle de l’ESC ;

Connecteur de commande universel.

PORT ARRIÈRE D’ALIMENTATION 40 Module de porte arrière électrique
ABS 2 40 Module ESC
VENTILATEUR DE REFROIDISSEMENT 3 40 Relais 1 du ventilateur de refroidissement
E-CVVT 1 20 PCM
E-CVVT 2 20 PCM
30 [Bez kluczyka inteligentnego]

Commutateur d’allumage ;

[Z kluczem inteligentnym]

Relais PDM (IG2).

TCU 1 15 PCM
FR FR FR FR FR FR FR FR FR FR FR FR 2 10 BCM, PCM
3 ECUS 20 PCM
CORNE 15 Relais du klaxon
GESTION DE LA BATTERIE 10 Capteur de batterie
SENSOR 2 10 Relais de la pompe à carburant ;

Valve de contrôle de l’huile ;

Electrovanne de contrôle de la vidange ;

Electrovanne d’entrée variable ;

Electrovanne de contrôle RCV.

SENSOR 1 15 Sonde Lambda (haut et bas)
2 ECUS 20 Bobine d’allumage # 1 / # 2 / # 3 / # 4
4 ECUS 15 PCM
SENSOR 3 10 Bloc de connexion E / R (relais 1 du ventilateur de refroidissement) ;

Vanne d’arrêt de l’absorbeur.

POMPE À CARBURANT 20 Relais de la pompe à carburant
AEB 10 Capteur AEB
MODULE 7,5 Interrupteur de feux stop
B/ALARM HORN 10 Bornier E / R (relais B/ALARM HORN)
H / LAMP HI 10 Relais H/LP avec fonction BI
ABS 3 10 Module ESC
PRISE D’ALIMENTATION 1 20 Prise électrique avant n° 2
6 ECUS 10 PCM
TCU 2 15 Commutateur de plage de transmission
LAMPE B/UP 10 Pare-chocs arrière gauche et droit ;

Miroir électrochrome.

SORTIE DE COURANT 2 20 Prise électrique arrière
1 ECU 30 Relais de commande du moteur
DEICER 15 Bloc de connexion E / R (relais antigel)
POMPE A VIDE 1 20 Pompe à vide
POMPE A VIDE 2 15 Pompe à vide ;

Moteur du ventilateur de refroidissement ;

Interrupteur à vide.

voir aussi:  Kia Sorento I (2002-2009) - boîte à fusibles

Relais

Nom du coursier Type
Relais 1 du ventilateur de refroidissement MINI
Relais de désembuage arrière MICRO
B / A Relais du klaxon MICRO
Relais de dégivrage MICRO
Relais du ventilateur de refroidissement 2 MICRO
Relais de démarrage MICRO
Relais de la soufflerie MICRO

Panneau de fusibles du compartiment moteur (couvercle des bornes de la batterie)
