KLand Rover Range Rover Evoque (2012-2018…) – schéma de la boîte à fusibles
Année de fabrication : 2012, 2013, 2014, 2015, 2016, 2017, 2018
Land Rover Range Rover Evoque allume-cigare (prise de courant) sont les fusibles n° 52 (allume-cigare), n° 53 (prise d’alimentation accessoire de la boîte à gants), n° 55 (prise d’alimentation accessoire de la console arrière) et n° 63 (prise d’alimentation accessoire du coffre à bagages) dans le porte-fusibles de l’habitacle.
Emplacement de la boîte à fusibles
Compartiment moteur

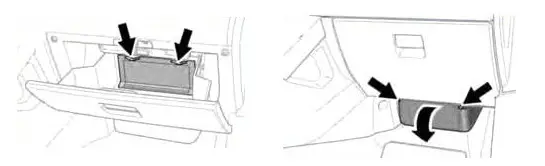

Compartiment passagers
Il existe deux blocs de fusibles : le premier se trouve dans la boîte à gants (derrière le tableau de bord) et le second se trouve sous la boîte à gants (derrière le panneau d’accès inférieur).
Compartiment à bagages
Les boîtes à fusibles supérieure et inférieure sont situées derrière le panneau sur le côté gauche du compartiment à bagages.
La boîte à fusibles sous le plancher est située sous le plancher dans le coffre.
2012, 2013, 2014, 2015
Affectation des fusibles dans la boîte à fusibles du compartiment moteur (2012-2015)
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | Diode | Fourniture de gestion des moteurs |
| 2 | 5 | Module de tension d’alimentation |
| 3 | 80 | Ventilateurs de refroidissement |
| 4 | 60 | Diesel – Bougies de préchauffage |
| 5 | 80 | Direction assistée électrique (EPAS) |
| 6 | 15 | Capteurs d’oxygène |
| 7 | 5 | Gestion du moteur ;
Embrayage du compresseur de la climatisation (A/C) ; Moteur stop/start intelligent. |
| 8 | 20 | Système de gestion du moteur (2.0l Essence, 2.2l Diesel) |
| 9 | 10 | Diesel – Capteurs de moteur |
| 9 | 10 | Système de gestion du moteur (2.0l Diesel, 2.2l Diesel) |
| 9 | 10 | Fluide d’échappement diesel (DEF) (2.0 l Diesel) |
| 10 | 20 | Transmission automatique |
| 11 | 10 | Capteurs pour moteurs diesel et essence |
| 12 | 15 | Diesel :
Contournement de la recirculation des gaz d’échappement (EGR) ; Capteur d’eau de carburant. |
| 12 | 15 | Essence – Bobines d’allumage |
| 13 | 10 | Embrayage du compresseur de climatisation |
| 14 | 15 | Système de gestion du moteur (2.0l Essence, 2.2l Diesel) |
| 14 | 10 | Système de gestion du moteur (Diesel 2.0 l) |
| 15 | 40 | Démarreur |
| 16 | 100 | Réchauffeur PTC |
| 17 | 60 | Boîte à fusibles du compartiment passager |
| 18 | 60 | Boîte à fusibles du compartiment passager |
| 19 | 60 | Boîte à fusibles dans le coffre |
| 20 | 60 | Boîte à fusibles dans le coffre |
| 21 | 60 | Module de qualité de la tension ;
Boîte à fusibles dans le coffre. |
| 22 | 30 | Essuie-glaces avant |
| 23 | 40 | Boîte à fusibles du compartiment passager |
| 24 | 30 | |
| 25 | 30 | Système anti-vol |
| 26 | 40 | Système anti-vol |
| 27 | 40 | Boîte à fusibles du compartiment passager |
| 28 | 40 | Ventilateur de chauffage |
| 29 | 30 | Frein électrique de remorque – Australie |
| 30 | 15 | Lave-phares |
| 31 | 15 | Corne |
| 32 | 20 | Chauffage auxiliaire |
| 32 | 20 | Système de freinage antiblocage (ABS) |
| 33 | 5 | Bobines de relais :
Horn, Pare-brise chauffant, pompe à carburant, allumage prolongé. |
| 34 | 40 | Pare-brise chauffant, côté gauche |
| 35 | 40 | Pare-brise chauffant, droit |
| 36 | 5 | Pompe à eau auxiliaire |
| 37 | 20 | Pompe à carburant |
| 38 | 5 | Module de volant |
| 39 | 5 | Régulateur de vitesse adaptatif (ACC) |
| 40 | 5 | Système d’éclairage avant adaptatif (AFS) – phare droit |
| 41 | 5 | Système d’éclairage avant adaptatif (AFS) – phare gauche |
| 42 | 5 | Contrôle des phares ;
Unité de contrôle du réglage dynamique des phares ; Caméra d’inversion. |
| 43 | 5 | Assistance aux feux de route ;
Caméra d’inversion ; Bobines de relais de siège de climatisation/chauffage. |
| 44 | 10 | Volant chauffant |
| 45 | 5 | Diesel :
Pompe à eau auxiliaire ; Capteur d’eau de carburant. |
Affectation des fusibles dans la boîte à fusibles de l’habitacle (2012-2015).
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 5 | Récepteur de clé intelligent ;
Capteur d’alarme ; Système de contrôle de la pression des pneus (TPMS). |
| 2 | – | – |
| 3 | 10 | Feux de brouillard avant |
| 4 | – | – |
| 5 | 5 | Système de freinage antiblocage (ABS) |
| 6 | 5 | Boîte à fusibles du compartiment moteur et du coffre |
| 6 | 5 | Dynamique adaptative ;
Module de contrôle du différentiel électrique (E-diff). |
| 7 | – | – |
| 8 | 25 | Module de la porte du passager |
| 9 | 5 | Frein de stationnement électrique |
| 10 | 5 | Buses de lave-glace chauffées |
| 11 | 10 | Feux de recul de la remorque |
| 12 | 5 | Feux de marche arrière |
| 13 | – | – |
| 14 | 5 | Interrupteur de la pédale de frein |
| 15 | 30 | Ecran arrière chauffant |
| 16 | 5 | Direction assistée électrique |
| 17 | 5 | Module de contrôle d’accès sans clé |
| 18 | – | – |
| 19 | 5 | Module de contrôle de la gestion du moteur |
| 20 | 5 | Régulateur de vitesse adaptatif (ACC) |
| 21 | 5 | Unité de contrôle du chauffage PTC ;
Commutateur de la console centrale ; Interrupteur de la console extérieure. |
| 22 | 5 | Transmission automatique |
| 23 | – | – |
| 24 | 5 | Feu de brouillard arrière, droit |
| 25 | 5 | Feu antibrouillard arrière, côté gauche |
| 26 | – | – |
| 27 | 10 | Feux de position de la remorque |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Détecteur de pluie ;
Interrupteur de lampe auxiliaire ; Module de tension ; Capteur d’humidité ; L’airbag passager n’a plus d’ampoule. |
| 32 | 25 | Module de la porte du conducteur |
| 33 | – | – |
| 34 | 10 | Verrouillage du bouchon de carburant ;
Déverrouillage du bouchon du réservoir. |
| 35 | – | – |
| 36 | 5 | Projecteur à piles |
| 37 | 20 | Module de contrôle d’accès sans clé |
| 38 | 15 | Lave-glace |
| 39 | 25 | Module de hayon gauche |
| 40 | 5 | Interrupteur de la fenêtre de la porte du conducteur ;
Horloge ; Passage logique du siège lombaire avant. |
| 41 | – | – |
| 42 | 30 | Siège conducteur avant |
| 43 | 15 | Lave-vitre arrière |
| 44 | 25 | Module de hayon droit |
| 45 | 30 | Siège du passager avant |
| 46 | – | – |
| 47 | 20 | Unité de contrôle des stores |
| 48 | 15 | Alimentation de l’attelage de remorque |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Commutateurs de volant |
| 52 | 20 | Plus léger |
| 53 | 20 | Prise de courant pour accessoires du Cubby Box |
| 54 | – | – |
| 55 | 20 | Prise de courant pour accessoires sur la console arrière |
| 56 | 10 | Système de retenue supplémentaire (SRS) |
| 57 | 10 | Lampes intérieures |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Capteur de présence ;
Voyant de désactivation de l’airbag passager. |
| 61 | 5 | Unité de contrôle du démarrage |
| 62 | 10 | Système d’air conditionné avec contrôle climatique |
| 63 | 20 | Prise de courant pour les accessoires de démarrage |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Diagnostics |
| 67 | 15 | Remorque |
| 68 | – | – |
| 69 | 15 | Transmission automatique |
Affectation des fusibles dans la boîte à fusibles du coffre (2012-2014)
| Non. | Ampères [A] | Description |
|---|---|---|
| FA1 | 10 | Écran tactile |
| FA2 | 15 | Module radio |
| FA3 | 10 | Module de télévision et de radio numériques |
| FA4 | 15 | Divertissement aux places arrière |
| FA5 | 5 | Commutateurs de siège |
| FA6 | 30 | Frein de stationnement électrique |
| FA7 | 15 | Essuie-glace arrière |
| FA8 | 30 | Frein de stationnement électrique |
| FA9 | – | – |
| FA10 | 5 | Amplificateur |
| FA11 | 40 | Amplificateur |
| FA12 | – | – |
| FB1 | 5 | Dynamique adaptative |
| FB2 | 15 | Et module différentiel |
| FB3 | 15 | Chauffage du siège du conducteur |
| FB4 | 15 | Chauffage du siège passager |
| FB5 | 30 | Dynamique adaptative |
| FB6 | 25 | Hayon électrique |
| FB7 | 5 | Réchauffeur de carburant Récepteur RF |
| FB8 | 10 | Groupe d’instruments |
| FB9 | 5 | Caméra de proximité |
| FB10 | 5 | Surveillance de l’angle mort |
| FB11 | – | – |
| FB12 | – | – |
Affectation des fusibles dans la boîte à fusibles du coffre (2015)
| Non. | Ampères [A] | Description |
|---|---|---|
| Boîte à fusibles supérieure | ||
| FB1 | 5 | Dynamique adaptative |
| FB2 | 15 | Module de contrôle du différentiel électrique (E-diff) |
| FB3 | 10 | Centre de presse |
| FB4 | 5 | Module de porte |
| FB5 | 30 | Dynamique adaptative |
| FB6 | 25 | Hayon électrique |
| FB7 | 5 | Récepteur de chauffage auxiliaire |
| FB8 | 5 | Commutateurs des sièges conducteur/passager |
| FB9 | – | – |
| FB10 | 10 | Surveillance de l’angle mort (BSM), caméra de recul |
| FB11 | 40 | Amplificateur de son |
| FB12 | – | – |
| Boîte à fusibles inférieure | ||
| FA1 | 30 | Module de contrôle du différentiel électrique (E-diff) |
| FA2 | 15 | Essuie-glace arrière |
| FA3 | 5 | Module de contrôle du différentiel électrique (E-diff) |
| FA4 | 10 | Télématique routière |
| FA5 | 20 | Siège conducteur chauffant/climatisation |
| FA6 | 20 | Siège passager chauffé/climatisation |
| FA7 | 5 | Module de capteur de charge |
| FA8 | 5 | Rétroviseur intérieur obscurcissant/Assistance aux feux de route |
| FA9 | 20 | Siège arrière chauffant sur le côté gauche |
| FA10 | 20 | Siège arrière droit chauffé |
| FA11 | 30 | Frein de stationnement électrique (EPB) |
| FA12 | 30 | Frein de stationnement électrique (EPB) |
| Boîte à fusibles sous le plancher | ||
| 1 | 15 | Écran tactile, panneau de commande intégré à l’avant |
| 2 | 10 | Amplificateur de son |
| 3 | – | – |
| 4 | 10 | Navigation, tuner TV |
| 5 | 15 | Unité principale audio |
| 6 | 15 | Panneau d’entrée/sortie audio/vidéo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Panneaux de commande avant et arrière intégrés – chauffage et ventilation |
| 16 | 20 | Chauffage du carburant |
2016
Affectation des fusibles dans la boîte à fusibles du compartiment moteur (2016)
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 30 | Système de gestion du moteur |
| 2 | 5 | Gestion de l’électricité |
| 3 | 80 | Direction assistée |
| 4 | – | – |
| 5 | 100 | Ventilateurs de refroidissement du moteur |
| 6 | 15 | Système de gestion du moteur |
| 7 | – | – |
| 8 | 20 | Système de gestion du moteur |
| 9 | 10 | Émissions des véhicules |
| 10 | – | – |
| 11 | 10 | Système de gestion du moteur |
| 12 | 15 | Système de gestion du moteur |
| 13 | – | – |
| 14 | 15 | Système de gestion du moteur |
| 15 | 40 | Démarreur |
| 16 | 100 | Chauffage |
| 17 | 60 | Boîte à fusibles du compartiment passager |
| 18 | 60 | Boîte à fusibles dans l’habitacle |
| 19 | 60 | Boîte à fusibles dans le coffre |
| 20 | 60 | Boîte à fusibles dans le coffre |
| 21 | 60 | Gestion de l’électricité |
| 22 | 30 | Essuie-glaces avant |
| 23 | 40 | Boîte à fusibles dans l’habitacle |
| 24 | – | – |
| 25 | 40 | Système de freinage antiblocage (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Boîte à fusibles du compartiment passager |
| 28 | 40 | Ventilateur de chauffage |
| 29 | 30 | Frein électrique de la remorque |
| 30 | 15 | Lave-phares |
| 31 | 15 | Cornes |
| 32 | 10 | Climatisation (A/C) |
| 33 | 5 | Horn ;
Pare-brise chauffant ; Système de carburant. |
| 34 | 40 | Pare-brise chauffant – côté gauche |
| 35 | 40 | Pare-brise chauffant – côté droit |
| 36 | 5 | Système de gestion du moteur. Climatisation |
| 37 | 20 | Système d’alimentation en carburant |
| 38 | 20 | Phare – côté gauche |
| 39 | 20 | Phare – côté droit |
| 40 | 5 | Système d’éclairage avant adaptatif (AFS) – phare droit |
| 41 | 5 | AFS – phare gauche |
| 42 | 5 | Les phares. Mise à niveau des phares. Caméra arrière |
| 43 | – | – |
| 44 | 10 | Volant chauffant |
| 45 | 5 | Volant de direction |
Affectation des fusibles dans la boîte à fusibles de l’habitacle (2016)
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 5 | Récepteur de clé intelligent. Capteur d’alarme. Système de contrôle de la pression des pneus (TPMS) |
| 2 | – | – |
| 3 | 10 | Feux de brouillard avant |
| 4 | – | – |
| 5 | 5 | Système de freinage antiblocage (ABS) |
| 6 | 5 | Dynamique adaptative. Différentiel électrique |
| 7 | – | – |
| 8 | 25 | Module de la porte du passager |
| 9 | 5 | Frein de stationnement électrique (EPB) |
| 10 | 5 | Buses de lave-glace chauffées |
| 11 | 10 | Remorque à feux de recul |
| 12 | 5 | Feux de marche arrière |
| 13 | – | – |
| 14 | 5 | Interrupteur de la pédale de frein |
| 15 | 30 | Ecran arrière chauffant |
| 16 | 5 | Direction assistée |
| 17 | 5 | Entrée passive |
| 18 | 5 | Pompe auxiliaire de refroidissement |
| 19 | 5 | Gestion du moteur |
| 20 | 5 | Régulateur de vitesse adaptatif (ACC) |
| 21 | 5 | Interrupteur de la console centrale de chauffage CTP. Allumer le tableau de bord extérieur |
| 22 | 5 | Transmission automatique |
| 23 | – | – |
| 24 | 5 | Feu antibrouillard arrière droit |
| 25 | 5 | Feu antibrouillard arrière gauche |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Détecteur de pluie. Interrupteur de lampe supplémentaire. Capteur d’humidité |
| 32 | 25 | Module de la porte du conducteur |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | 20 | Module de véhicule sans clé |
| 38 | 15 | Lave-glace |
| 39 | 25 | Module de hayon gauche |
| 40 | 5 | Interrupteur de la fenêtre de la porte du conducteur |
| 41 | – | – |
| 42 | 30 | Siège du conducteur |
| 43 | 15 | Lave-vitre arrière |
| 44 | 25 | Module de hayon droit |
| 45 | 30 | Siège du passager avant |
| 46 | – | – |
| 47 | 20 | Chapiteau |
| 48 | 15 | Alimentation de l’attelage de remorque |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Commutateurs de volant |
| 52 | 20 | Plus léger |
| 53 | 20 | Prise de courant pour accessoires du Cubby Box |
| 54 | – | – |
| 55 | 20 | Prise de courant pour accessoires sur la console arrière |
| 56 | 10 | Système de retenue supplémentaire (SRS) |
| 57 | 10 | Lampes intérieures |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Capteur de présence. Témoin de désactivation de l’airbag passager |
| 61 | 5 | Démarrage du moteur |
| 62 | – | – |
| 63 | 20 | Prise de courant pour les accessoires de démarrage |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Diagnostics |
| 67 | 15 | Remorque |
| 68 | – | – |
| 69 | 15 | Transmission automatique |
Affectation des fusibles dans la boîte à fusibles du coffre (2016)
| Non. | Ampères [A] | Description |
|---|---|---|
| Boîte à fusibles supérieure | ||
| FA1 | 30 | Systèmes à quatre roues motrices (4WD) |
| FA2 | 15 | Essuie-glace arrière |
| FA3 | 5 | Systèmes à quatre roues motrices |
| FA4 | 10 | Télématique |
| FA5 | 20 | Siège conducteur chauffant/climatisation |
| FA6 | 20 | Siège passager avant chauffé/climatisation |
| FA7 | – | – |
| FA8 | 5 | Rétroviseur. Feux de route automatiques (AHB) |
| FA9 | 20 | Siège arrière chauffant sur le côté gauche |
| FA10 | 20 | Siège arrière droit chauffé |
| FA11 | – | – |
| FA12 | – | – |
| Boîte à fusibles inférieure | ||
| FB1 | – | – |
| FB2 | 5 | Régulateur de vitesse adaptatif (ACC) |
| FB3 | 10 | Tableau de bord |
| FB4 | 5 | Module de porte |
| FB5 | 30 | Suspension adaptative |
| FB6 | 25 | Hayon électrique |
| FB7 | – | – |
| FB8 | 15 | Commutateurs de siège conducteur/passager |
| FB9 | 10 | Affichage tête haute (HUD) |
| FB10 | 10 | Moniteur d’angle mort (BSM) |
| FB11 | 40 | Amplificateur de son |
| FB12 | 20 | Amplificateur de son |
| Boîte à fusibles sous le plancher | ||
| 1 | 15 | Écran tactile. Panneau de commande frontal intégré |
| 2 | 10 | Amplificateur de son |
| 3 | 10 | Geste du hayon |
| 4 | 10 | Navigation. Téléphone |
| 5 | 15 | Unité principale audio |
| 6 | 15 | Panneau d’entrée/sortie audio/vidéo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Panneaux de commande avant et arrière intégrés – chauffage et ventilation |
| 16 | – | – |
2017
Affectation des fusibles dans la boîte à fusibles du compartiment moteur (2017).
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 5 | Système de gestion du moteur |
| 2 | 5 | Système de gestion du moteur |
| 3 | 80 | Direction assistée |
| 4 | – | – |
| 5 | 80 | Ventilateurs de refroidissement du moteur |
| 6 | 15 | Système de gestion du moteur |
| 7 | – | – |
| 8 | 20 | Système de gestion du moteur |
| 9 | 10 | Système de gestion du moteur |
| 10 | – | – |
| 11 | 10 | Système de gestion du moteur |
| 12 | 15 | Système de gestion du moteur |
| 13 | – | – |
| 14 | 15 | Refroidissement du moteur |
| 15 | 40 | Système de gestion du moteur |
| 16 | 100 | Chauffage auxiliaire |
| 17 | 60 | Boîte à fusibles du compartiment passager |
| 18 | 60 | Boîte à fusibles du compartiment passager |
| 19 | 60 | Boîte à fusibles du compartiment à bagages |
| 20 | 60 | Boîte à fusibles du compartiment à bagages |
| 21 | 60 | Gestion de l’électricité |
| 22 | 30 | Essuie-glaces de pare-brise |
| 23 | 40 | Boîte à fusibles du compartiment passager |
| 24 | 40 | Démarreur |
| 25 | 40 | Système de freinage antiblocage (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Boîte à fusibles du compartiment passager |
| 28 | 40 | Moteur du ventilateur de l’appareil de chauffage |
| 29 | – | – |
| 30 | 15 | Rondelles de phares |
| 31 | 15 | Cornes |
| 32 | 10 | Climatisation (A/C) |
| 33 | 5 | Kakson ;
Pare-brise chauffant ; Système de carburant. |
| 34 | 40 | Pare-brise chauffant côté gauche |
| 35 | 40 | Pare-brise chauffant côté droit |
| 36 | 5 | Système de gestion du moteur. Climatisation |
| 37 | 20 | Système d’alimentation en carburant |
| 38 | 20 | Phares à LED |
| 39 | 20 | Phares à LED |
| 40 | 5 | Illumination du virage du phare droit |
| 41 | 5 | Éclairage de virage du phare gauche |
| 42 | 5 | Les phares. Correction dynamique de l’assiette des phares |
| 43 | – | – |
| 44 | 10 | Volant chauffant |
| 45 | 5 | Volant de direction |
Affectation des fusibles dans la boîte à fusibles de l’habitacle (2017).
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 5 | Récepteur de clé intelligent. Capteur d’alarme. Système de contrôle de la pression des pneus (TPMS) |
| 2 | – | – |
| 3 | 10 | Feux de brouillard avant |
| 4 | – | – |
| 5 | 5 | Système de freinage antiblocage (ABS) |
| 6 | 5 | Dynamique adaptative. Différentiel électrique |
| 7 | – | – |
| 8 | 25 | Module de la porte du passager |
| 9 | – | – |
| 10 | 5 | Buses de lave-glace chauffées |
| 11 | 10 | Feux de recul de la remorque |
| 12 | 5 | Feux de marche arrière |
| 13 | – | – |
| 14 | 5 | Interrupteur de la pédale de frein |
| 15 | 30 | Ecran arrière chauffant |
| 16 | 5 | Direction assistée |
| 17 | 5 | Entrée passive |
| 18 | 5 | Refroidissement du moteur |
| 19 | 5 | Système de gestion du moteur |
| 20 | 5 | Régulateur de vitesse adaptatif |
| 21 | 5 | Commutateurs de la console centrale. Interrupteurs du tableau de bord des moteurs hors-bord |
| 22 | 5 | Transmission automatique |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Feux de brouillard de la remorque |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Détecteur de pluie. Interrupteur de lampe. Gestion de l’électricité. Capteur d’humidité |
| 32 | 25 | Module de la porte du conducteur |
| 33 | – | – |
| 34 | 10 | Languette de carburant |
| 35 | – | – |
| 36 | 5 | Indicateur de batterie de secours |
| 37 | 20 | Entrée sans clé |
| 38 | 15 | Lave-glace |
| 39 | 25 | Module de la porte arrière gauche |
| 40 | 5 | Interrupteur de la fenêtre de la porte du conducteur |
| 41 | 5 | Module de porte |
| 42 | 30 | Siège du conducteur |
| 43 | 15 | Lave-vitre arrière |
| 44 | 25 | Module de hayon droit |
| 45 | 30 | Siège du passager avant |
| 46 | – | – |
| 47 | 20 | Auvent |
| 48 | 15 | Alimentation de l’attelage de remorque |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Commutateurs de volant |
| 52 | 20 | Plus léger |
| 53 | 20 | Prise de courant pour accessoires du Cubby Box |
| 54 | – | – |
| 55 | 20 | Prise de courant pour accessoires sur la console arrière |
| 56 | 10 | Système de retenue supplémentaire (SRS) |
| 57 | 10 | Lampes intérieures |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Capteur de présence. Témoin d’état du coussin gonflable |
| 61 | 5 | Démarrage du moteur |
| 62 | – | – |
| 63 | 20 | Prise de courant pour les accessoires du compartiment de chargement |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Diagnostics |
| 67 | 15 | Remorque |
| 68 | – | – |
| 69 | 15 | Transmission automatique |
Affectation des fusibles dans la boîte à fusibles du coffre (2017)
| Non. | Ampères [A] | Description |
|---|---|---|
| Boîte à fusibles supérieure | ||
| FA1 | 30 | Contrôle dynamique de la stabilité (DSC) |
| FA2 | 15 | Essuie-glace arrière |
| FA3 | 5 | Systèmes à quatre roues motrices |
| FA4 | 10 | Télématique |
| FA5 | 20 | Siège du conducteur chauffé ou climatisé |
| FA6 | 20 | Siège passager avant chauffé ou climatisé |
| FA7 | – | – |
| FA8 | 5 | Rétroviseur. Assistance automatique aux feux de route (AHBA). |
| FA9 | 20 | Siège arrière gauche chauffé |
| FA10 | 20 | Siège arrière droit chauffé |
| FA11 | – | – |
| FA12 | 25 | Hayon électrique |
| Boîte à fusibles inférieure | ||
| FB1 | – | – |
| FB2 | 5 | Régulateur de vitesse adaptatif |
| FB3 | 10 | Tableau de bord |
| FB4 | 5 | Module de porte |
| FB5 | 30 | Suspension adaptative |
| FB6 | – | – |
| FB7 | 5 | Chauffage auxiliaire |
| FB8 | 15 | Commutateurs des sièges du conducteur et du passager |
| FB9 | 10 | Affichage tête haute (HUD) |
| FB10 | 10 | Surveillance de l’angle mort |
| FB11 | 40 | Amplificateur de son |
| FB12 | 20 | Amplificateur de son |
| Boîte à fusibles sous le plancher | ||
| 1 | 15 | Écran tactile. Panneau de commande frontal intégré |
| 2 | 10 | Amplificateur de son |
| 3 | 10 | Le geste de la porte dérobée |
| 4 | 10 | Navigation. Téléphone |
| 5 | 15 | Unité principale audio |
| 6 | 15 | Panneau d’entrée et de sortie audio-vidéo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Panneaux de commande avant et arrière intégrés – chauffage et ventilation |
| 16 | 20 | Chauffage auxiliaire |
Affectation des fusibles dans la boîte à fusibles du coffre (cabriolet) (2017).
| Non. | Amepry [A] | Description |
|---|---|---|
| Boîte à fusibles supérieure | ||
| FA1 | 5 | Contrôle dynamique de la stabilité (DSC) |
| FA2 | 30 | DSC |
| FA3 | – | – |
| FA4 | 15 | Toit pliant – verrouillage |
| FA5 | – | – |
| FA6 | 15 | Toit pliant – verrouillage avant |
| FA7 | 10 | Télématique |
| FA8 | – | – |
| FA9 | 30 | Systèmes à 4 roues motrices (4WD) |
| FA10 | – | – |
| FA11 | 25 | Siège conducteur chauffant/climatisation |
| FA12 | 5 | Sensation de salope |
| FA13 | 25 | Siège passager avant chauffé/climatisation |
| FA14 | – | – |
| FA15 | 25 | Système d’alimentation en carburant |
| Fa16 | 10 | Surveillance de l’angle mort. Assistance automatique aux feux de route (AH BA). Caméra arrière |
| FA17 | 2 | Lecteur de péage |
| FA18 | 5 | Miroir intérieur. AH BA. Caméra de recul |
| FA19 | – | – |
| FA20 | 15 | Sièges électriques |
| FA21 | – | – |
| FA22 | – | – |
| FA23 | 5 | Régulateur de vitesse adaptatif |
| FA24 | – | – |
| FA25 | – | – |
| FA26 | 10 | Module de porte |
| FA27 | 10 | Tableau de bord |
| FA28 | 10 | Affichage tête haute (HUD) |
| FA29 | – | – |
| FA30 | 5 | Toit pliant – fenêtre latérale pliante |
| Boîte à fusibles inférieure | ||
| FB1 | 15 | Écran tactile. Panneau de commande frontal intégré |
| FB2 | 10 | Amplificateur de son |
| FB3 | 10 | Systèmes de divertissement |
| FB4 | 10 | Navigation. Panneau d’entrée et de sortie audio-vidéo |
| FB5 | 15 | Unité principale audio |
| FB6 | 15 | Panneau d’entrée et de sortie audio-vidéo |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FB13 | – | – |
| FB14 | – | – |
| FB15 | 15 | Chauffage et ventilation |
| FB16 | 20 | Chauffage auxiliaire |
Affectation des fusibles dans la boîte à fusibles du compartiment moteur (2018).
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 30 | Système de gestion du moteur |
| 2 | 5 | Gestion de l’électricité (diesel uniquement). Système de gestion du moteur (essence uniquement) |
| 3 | 80 | Direction assistée |
| 4 | – | – |
| 5 | 100 | Refroidissement du moteur |
| 6 | 15 | Système de gestion du moteur |
| 7 | – | – |
| 8 | 15 | Système de gestion du moteur |
| 9 | 10 | Système de gestion du moteur |
| 10 | – | – |
| 11 | 10 | Système de gestion du moteur |
| 12 | 10 | Système de gestion du moteur |
| 13 | – | – |
| 14 | 10 | Système de gestion du moteur (diesel uniquement) |
| 14 | 10 | Refroidissement du moteur (essence uniquement) |
| 15 | 40 | Système de gestion du moteur |
| 16 | 100 | Chauffage auxiliaire |
| 17 | 60 | Boîte à fusibles du compartiment passager |
| 18 | 60 | Boîte à fusibles du compartiment passager |
| 19 | 60 | Boîte à fusibles du compartiment à bagages |
| 20 | 60 | Boîte à fusibles du compartiment à bagages |
| 21 | 60 | Gestion de l’électricité |
| 22 | 30 | Essuie-glaces de pare-brise |
| 23 | 40 | Boîte à fusibles du compartiment passager |
| 24 | 40 | Démarreur (diesel et essence uniquement) |
| 25 | 40 | Système de freinage antiblocage (ABS) |
| 26 | 40 | Système de freinage antiblocage (ABS) |
| 27 | 40 | Boîte à fusibles du compartiment passager |
| 28 | 40 | Moteur du ventilateur de l’appareil de chauffage |
| 29 | – | – |
| 30 | 15 | Lave-phares |
| 31 | 15 | Cornes |
| 32 | 10 | Climatisation (A/C) |
| 33 | 5 | Horn ;
Pare-brise chauffant ; Système de carburant. |
| 34 | 40 | Pare-brise chauffant côté gauche |
| 35 | 40 | Pare-brise chauffant du côté droit |
| 36 | 5 | Système de gestion du moteur. Climatisation |
| 37 | 25 | Système d’alimentation en carburant |
| 38 | 20 | Phares à LED |
| 39 | 20 | Phares à LED |
| 40 | 5 | Illumination du virage du phare droit |
| 41 | 5 | Éclairage de virage du phare gauche |
| 42 | 5 | Mise à niveau des phares |
| 43 | – | – |
| 44 | 10 | Volant chauffant |
| 45 | 5 | Volant de direction |
Affectation des fusibles dans la boîte à fusibles de l’habitacle (2018)
| Non. | Ampères [A] | Description |
|---|---|---|
| 1 | 5 | Récepteur de clé intelligent. Capteur d’alarme. Système de contrôle de la pression des pneus (TPMS) |
| 2 | – | – |
| 3 | 10 | Feux de brouillard avant |
| 4 | – | – |
| 5 | 5 | Système de freinage antiblocage (ABS) |
| 6 | 5 | Dynamique adaptative. Différentiel électrique |
| 7 | – | – |
| 8 | 25 | Module de la porte du passager |
| 9 | – | – |
| 10 | 5 | Buses de lave-glace chauffées |
| 11 | 10 | Remorque à feux de recul |
| 12 | 5 | Feux de marche arrière |
| 13 | – | – |
| 14 | 5 | Interrupteur de la pédale de frein |
| 15 | 30 | Ecran arrière chauffant |
| 16 | 5 | Direction assistée |
| 17 | 5 | Entrée passive |
| 18 | 5 | Refroidissement du moteur |
| 19 | 5 | Système de gestion du moteur |
| 20 | 5 | Régulateur de vitesse adaptatif |
| 21 | 5 | Commutateurs de la console centrale. Interrupteurs du tableau de bord des moteurs hors-bord |
| 22 | 5 | Transmission automatique |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Feux de brouillard de la remorque |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Détecteur de pluie. Interrupteur de lampe. Gestion de l’électricité. Capteur d’humidité |
| 32 | 25 | Module de la porte du conducteur |
| 33 | – | – |
| 34 | 10 | Languette de carburant |
| 35 | – | – |
| 36 | 5 | Indicateur de batterie de secours |
| 37 | 20 | Entrée sans clé |
| 38 | 15 | Lave-glace |
| 39 | 25 | Module de la porte arrière gauche |
| 40 | 5 | Interrupteur de la fenêtre de la porte du conducteur |
| 41 | 5 | Module de porte |
| 42 | 30 | Siège du conducteur |
| 43 | 15 | Lave-vitre arrière |
| 44 | 25 | Module de hayon droit |
| 45 | 30 | Siège du passager avant |
| 46 | – | – |
| 47 | 20 | Auvent |
| 48 | 15 | Alimentation de l’attelage de remorque |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Commutateurs de volant |
| 52 | 20 | Plus léger |
| 53 | 20 | Prise de courant pour accessoires du Cubby Box |
| 54 | – | – |
| 55 | 20 | Prise de courant pour accessoires sur la console arrière |
| 56 | 10 | Système de rétention supplémentaire (SRS) |
| 57 | 10 | Lampes intérieures |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Capteur de présence. Témoin d’état du coussin gonflable |
| 61 | 5 | Démarrage du moteur |
| 63 | 20 | Prise de courant pour les accessoires du compartiment de chargement |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Diagnostics |
| 67 | 15 | Remorque |
| 68 | – | – |
| 69 | 15 | Transmission automatique |
Affectation des fusibles dans la boîte à fusibles du coffre (2018)
| Non. | Ampères [A] | Description |
|---|---|---|
| Boîte à fusibles supérieure | ||
| FA1 | 30 | Systèmes à 4 roues motrices (4WD) |
| FA2 | 15 | Essuie-glace arrière |
| FA3 | 5 | Systèmes à quatre roues motrices |
| FA4 | 10 | Télématique |
| FA5 | 20 | Siège du conducteur chauffé ou climatisé |
| FA6 | 20 | Siège passager avant chauffé ou climatisé |
| FA7 | – | – |
| FA8 | 5 | Rétroviseur. Assistance automatique aux feux de route (AHBA) |
| FA9 | 20 | Siège arrière chauffant sur le côté gauche |
| FA10 | 20 | Siège arrière droit chauffé |
| FA11 | – | – |
| FA12 | 25 | Hayon électrique |
| Boîte à fusibles inférieure | ||
| FB1 | – | – |
| FB2 | 5 | Régulateur de vitesse adaptatif |
| FB3 | 10 | Tableau de bord |
| FB4 | 5 | Module de porte |
| FB5 | 30 | Suspension adaptative |
| FB6 | – | – |
| FB7 | 5 | Chauffage auxiliaire |
| FB8 | 15 | Commutateurs des sièges du conducteur et du passager |
| FB9 | 10 | Affichage tête haute (HUD) |
| FB10 | 10 | Surveillance de l’angle mort |
| FB11 | 40 | Amplificateur de son |
| FB12 | 20 | Amplificateur de son |
| Boîte à fusibles sous le plancher | ||
| 1 | 15 | Écran tactile. Panneau de commande frontal intégré |
| 2 | 10 | Amplificateur de son |
| 3 | 10 | Geste du hayon |
| 4 | 10 | Navigation. Téléphone |
| 5 | 15 | Unité principale audio |
| 6 | 15 | Panneau d’entrée et de sortie audio-vidéo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Panneaux de commande intégrés à l’avant et à l’arrière – chauffage et ventilation |
| 16 | 20 | Chauffage auxiliaire |
Affectation des fusibles dans le boîtier à fusibles du coffre à bagages (cabriolet) (2018).
| Non. | Ampères [A] | Description |
|---|---|---|
| Boîte à fusibles supérieure | ||
| FA1 | 5 | Contrôle dynamique de la stabilité (DSC) |
| FA2 | 30 | DSC |
| FA3 | – | – |
| FA4 | 15 | Toit pliant – verrouillage |
| FA5 | – | – |
| FA6 | 15 | Toit pliant – verrouillage avant |
| FA7 | 10 | Télématique |
| FA8 | – | – |
| FA9 | 30 | Systèmes à 4 roues motrices (4WD) |
| FA10 | – | – |
| FA11 | 25 | Siège conducteur chauffant/climatisation |
| FA12 | 5 | Détecteur de salopes |
| FA13 | 25 | Siège passager avant chauffé/climatisation |
| FA14 | – | – |
| FA15 | 25 | Système d’alimentation en carburant |
| Fa16 | 10 | Surveillance de l’angle mort. Assistance automatique aux feux de route (AH BA). Caméra arrière |
| FA17 | 2 | Lecteur de péage |
| FA18 | 5 | Miroir intérieur. AH BA. Caméra de recul |
| FA19 | – | – |
| FA20 | 15 | Sièges électriques |
| FA21 | – | – |
| FA22 | – | – |
| FA23 | 5 | Régulateur de vitesse adaptatif |
| FA24 | – | – |
| FA25 | – | – |
| FA26 | 10 | Module de porte |
| FA27 | 10 | Tableau de bord |
| FA28 | 10 | Affichage tête haute (HUD) |
| FA29 | – | – |
| FA30 | 5 | Toit pliant – fenêtre latérale pliante |
| Boîte à fusibles inférieure | ||
| FB1 | 15 | Écran tactile. Panneau de commande frontal intégré |
| FB2 | 10 | Amplificateur de son |
| FB3 | 10 | Systèmes de divertissement |
| FB4 | 10 | Navigation. Panneau d’entrée et de sortie audio-vidéo |
| FB5 | 15 | Unité principale audio |
| FB6 | 15 | Panneau d’entrée et de sortie audio-vidéo |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FB13 | – | – |
| FB14 | – | – |
| FB15 | 15 | Chauffage et ventilation |
| FB16 | 20 | Chauffage auxiliaire |
