Lexus LS 430 (XF30) (2000-2006) – boîte à fusibles

Lexus LS 430 (XF30) (2000-2006) – boîte à fusibles

Schéma des fusibles et boîte à relais – Lexus LS 430 (XF30)

S’applique aux véhicules neufs dans les années :

2000, 2001, 2002, 2003, 2004, 2005, 2006.

Compartiment passagers

Circulation à gauche

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Conduite à droite

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

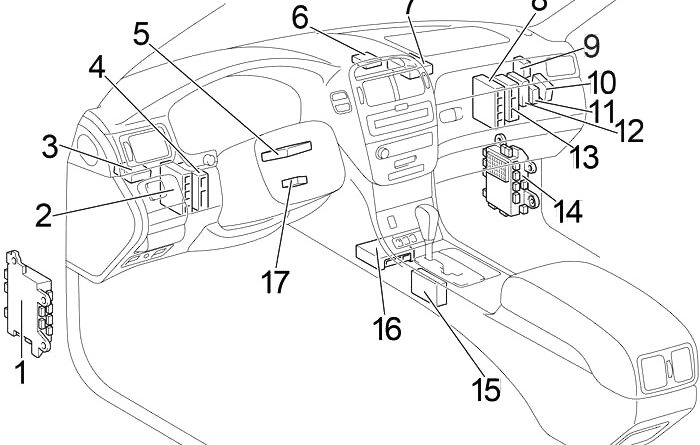

  1. Boîte à fusibles 1
  2. 2000-2003 : Contrôle du glissement par l’ECU
    2003-2006 : suspension pneumatique ECU
  3. Porte de l’ECU
  4. ECU d’inclinaison et de télescopage à commande électrique
  5. ECU de verrouillage du volant (avec système de clé intelligente)
  6. Ordinateur avec clé à transpondeur (sans système de clé intelligente)
  7. Anti-vol de l’ECU
  8. Unité de contrôle de la climatisation
  9. 2003-2006 : PPS ECU
  10. 2003-2006 : ÉCU AFS
  11. 2000-2003 : calculateur de contrôle du niveau des phares
  12. 2000-2003 : ECU de la suspension pneumatique
  13. Boîte à fusibles 2
  14. Calculateur de commande de verrouillage du levier de vitesses
  15. Unité de capteur d’airbag
  16. Amplificateur de transpondeur de clé

Boîte à fusibles dans l’habitacle 1 (côté conducteur)

La boîte à fusibles est située sous le tableau de bord, dans le renfoncement de la jambe côté conducteur. Retirez le couvercle pour accéder aux fusibles.

Trafic à gauche

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Conduite à droite

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro Ampères [A] Description
1 7,5 RHD : système audio, système de navigation
2 20 Commande d’inclinaison et de télescopage
3 30 RHD : Système audio
4 7,5 Système d’aide au stationnement Lexus , Chauffage arrière sièges, siège arrière avec air conditionné , Ecran multifonctions, Système audio, Allume-cigares, Eclairage du tableau de bord, Eclairage de la tirelire, Eclairage du rétroviseur, Eclairage de la boîte à gants, Sièges arrière à réglage électrique siègeSystème de suspension pneumatique à modulation électronique, clignotants, horloge, système de fermeture du levier de vitesses, système de contrôle de la stabilité du véhicule, pare-soleil, système de commande des rétroviseurs électriques, éclairage de la console, système de ventilation du carburant, système d’éclairage avant adaptatif (AFS).
5
6 30 Système places électrique
7
8 7,5 Jauges et compteurs, système d’aide au stationnement Lexussystème de verrouillage des vitesses
9 7,5 Commandes inclinables et télescopiques, système de verrouillage électrique des portes, système foteli électrique, système d’immobilisation du moteur
10 15 chauffage des sièges système de climatisation places
11 20 Système de suspension pneumatique à modulation électronique
12 7,5 Système de verrouillage des vitesses, système antivol
13 15 Prise de courant
14 15 Allumeur arrière
15 7,5 Système de diagnostic embarqué
16 7,5 Système de démarrage
17 7,5 Système de contrôle de la stabilité du véhicule
18 5 courroies sécurité
19 7,5 Système anti-vol
20 7,5 Système de climatisation
21 5 Feux de signalisation
22 10 Rafraîchissant places
Relais
R1 Accessoires (D-ACC)
R2 Allumage (D-IG1)

Boîte à fusibles dans l’habitacle 2 (côté passager)

La boîte à fusibles est située sous le tableau de bord, dans l’espace réservé aux jambes du passager. Retirez le couvercle pour accéder aux fusibles.

Trafic à gauche

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Conduite à droite

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro Ampères [A] Description
1 7,5 2000-2003 : système d’airbag SRS, système d’immobilisation du moteur, système de verrouillage du volant.
1 30 2003-2006 : système d’airbag SRS, système d’immobilisation du moteur, système de verrouillage du volant, système de démarrage.
2 15 Signaux d’urgence
3 7,5 Système de blocage du volant
4 7,5 2000-2003 : écran multifonctions
7,5 2003-2006 : système d’airbag SRS, système d’immobilisation du moteur, système de verrouillage du volant, système de démarrage.
7,5 2003-2006 : Tous les composants de « STA » et « IG2 », système de démarrage.
5 7,5 Système de verrouillage des portes, système d’immobilisation du moteur, système de verrouillage du volant, avant siège électrique, arrière siège électrique
6 7,5 Commande d’inclinaison et de télescopage, interrupteur de phares, interrupteur d’essuie-glace et de lave-glace, interrupteur de clignotants.
7 10 Feux de courtoisie, éclairage extérieur des pieds, éclairage du commutateur d’allumage, horloge, indicateurs et jauges, éclairage intérieur, éclairage personnel.
8 7,5 Jauges et indicateurs, système de contrôle de la stabilité du véhicule, système d’entrée éclairé, TEL
9 10 Rafraîchissant siège social
10 5 2000-2003 : Système de correction de la portée des phares
7,5 2003-2006 : système de correction de la portée des phares, système d’éclairage avant adaptatif (AFS).
11 7,5 Capteur de pluie, système de climatisation, toit ouvrant, affichage des informations, horloge
12 15 chauffage des siègessystème de climatisation places
13 7,5 Système de climatisation, système audio, horloge, affichage des informations, système d’entrée éclairé
14 15 Briquet avant
15
16 7,5 Système de sonorisation
17 25 2000-2003 : Toit ouvrant
20 2003-2006 :
LHD : verrouillage électrique, vitre électrique, système de fermeture automatique, éclairage des portes de courtoisie
20 2003-2006 :
RHD : système de verrouillage électrique des portes, vitre électrique, système de verrouillage des portes, lampes de courtoisie dans les portes.
18 25 Système de verrouillage électrique des portes, système de commande des rétroviseurs électriques, désembuage des rétroviseurs extérieurs, système de verrouillage des portes, plafonnier des portes, vitres électriques.
19 7,5 LHD : système audio, système de navigation
20 5 courroies ceinture de sécurité, éclairage de la boucle de ceinture ,
21 30 2000-2003 :
LHD : système audio
30 2000-2003 :
RHD : système sièges électriques
20 2003-2006 :
LHD : verrouillage électrique, vitre électrique, système de fermeture automatique, éclairage des portes de courtoisie
20 2003-2006 :
RHD : système de verrouillage électrique des portes, vitre électrique, système de verrouillage des portes, lampes de courtoisie dans les portes.
22 25 Système de verrouillage électrique des portes, système de verrouillage électrique des portes, système de commande des rétroviseurs électriques, désembuage des rétroviseurs extérieurs, plafonnier de porte, vitres électriques.
Courrier
R1 Accessoires (P-ACC)
R2 Allumage (P-IG1)

Compartiment moteur

Trafic à gauche

voir aussi:  Lexus RX 350 (XU30) (2007-2009) - boîte à fusibles

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Conduite à droite

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

  1. Boîte à fusibles
  2. Boîte de relais 1
  3. Moteur et ECU ECT
  4. Contrôle du phare gaucheECU
  5. Relais de commande de nettoyage des phares
  6. Ventilateur de refroidissement du calculateur
  7. ECU pour la commande du phare droit
  8. Bloc de connexion des fusibles
  9. 2003-2006 : Contrôle de glissement ECU avec actionneur
  10. Boîte de relais 2

Schéma de la boîte à fusibles dans le compartiment moteur

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro Ampères [A] Description
1 15 Phares (feux de croisement)
2 15 Phare gauche (feux de croisement)
3 7,5 Système d’injection de carburant multiport/ système d’injection séquentielle multi-point
4 7,5 Système d’injection de carburant multiport/ système d’injection séquentielle multi-point
5 10 Système d’injection de carburant multiport/ système d’injection séquentielle multi-point
6 7,5 Système d’injection de carburant multiport/ système d’injection séquentielle multi-point
7 7,5 Ventilateur de refroidissement électrique, Lave-phares, Système de charge, Système de démarrage, Dégivreur de lunette arrière.
8 7,5 Système de climatisation
9 30 Essuie-glace
10 15 Feux de brouillard
11 20 Lave-glace
12 7,5 Feux arrière, feux de stationnement, feux de position latéraux
13 30 Nettoyeur de phares
14 30 2000-2003 : Système d’injection de carburant multiport/système d’injection séquentielle multipoint de carburant
25 2003-2006 : système d’injection de carburant multiport/système d’injection de carburant multiport séquentiel
20 2004-2006 : système d’injection de carburant multiport/système d’injection de carburant multiport séquentiel
15 10 Corne
16 10 Système d’injection de carburant multiport/ système d’injection séquentielle multi-point
17 20 Phares (feux de route)
Relais
R1 Allumage (IG1)
R2 Circuit ouvert (pompe à carburant (C/OPN))
R3 Pompe à carburant (F/PMP)
R4 Allumage (IG2)
R5 Embrayage du compresseur de climatisation (A/C COMP)
R6 Unité de contrôle du moteur (EFI MASTER)
R7 Headlights (HEAD LP)

Bloc de connexion des fusibles

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro A Description
1 50 2000-2003 : tous les articles dans  » Siège de droite », « Siège côté droit », « S/ROOF », « AMP », « RR IG », « RR ECU-B », « PP/ siège « RR S /HTR’, ‘RR S/SHADE’, ‘RR A/C’, ‘RR ACC’, ‘FUEL OPN’ et ‘LCE LP’, Feux arrière et feux stop
2003-2006 :
Ventilateur 200W : Tous les composants en  » siège droit », « siège gauche droite « ,  » S/ROOF « ,  » AMP « ,  » RR IG « ,  » RR ECU-B « ,  » PP/ fiche « , « RR S/ HTR », « RR S/SHADE », « RR A/C », « RR ACC », « FUEL OPN » et « LCE LP », feux arrière et feux stop
2 40 2000-2003 : Système de contrôle de la stabilité du véhicule
50 2003-2006 : Système de contrôle de la stabilité du véhicule
3 50 Système de climatisation
4 40 2000-2003 : Système de contrôle de la stabilité du véhicule
30 2003-2006 : Système de contrôle de la stabilité du véhicule
5 40 Désembuage de la lunette arrière
6 40 Système de suspension pneumatique à modulation électronique
7 50 2000-2003 : Système de climatisation
2003-2006 :
Ventilateur 100 W : système de climatisation
8 60 Tous les articles sous « FR FOG », « FIRE », « BIRD », « FR IG », « WIP », « H-LP CRN » et « A/C IG ».
9 80 Ventilateur 200 W : système de climatisation
60 2003-2006 :
Ventilateur 100W : Tous les composants en  » siège droit », « siège gauche droite « ,  » S/ROOF « ,  » AMP « ,  » RR IG « ,  » RR ECU-B « ,  » PP/ fiche « , « RR S/ HTR », « RR S/SHADE », « RR A/C », « RR ACC », « FUEL OPN » et « LCE LP », feux arrière et feux stop
10 80 Tous les articles sur « TI&TE », « DP/ siège social « , « A/C ». « OBD », « STOP », « AM1 », « MPX-IG », « ABS-IG », « GAUGE », « AIRSUS », « DS/HTR », « SAFETY », « PANEL », « DB/ANC », « POWER PLUG », « D-CIG », « D RR-IG » et « D-ACC ».
11 140 Système de charge
12 80 Tous les articles sous les rubriques « RR DOOR RH », « RR DOOR LH », « D DOOR », « H-LP LVL », « P DOOR », « PS/HTR », « P-IG », « P-ACC », « PB/ANC », « P-CIG », « TEL » et « P RR-IG ».
13 30 Tous les composants sous « RADIO №1 », « AM2 », « HAZ » et « STR LOCK ».
14 30 2000-2003 : Système de démarrage
30 2003-2006 : Système de lancement
15 20 Tous les articles de « COPY », « MPX-B1 » et « MPS-B3 ».
16 5 Système de charge
17 Fusible de secours
18 Fusible de secours
19 Fusible de secours
20 Fusible de secours
Relais
R1 Démarreur
R2 Système de suspension pneumatique à modulation électronique (AIR SUS)
R3 Ventilateur de refroidissement électrique (FAN)

Boîte de relais 1

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro Courrier
R1 Désembuage de la lunette arrière (DEFOG)
R2
voir aussi:  Lexus ES 300h (2012-2015) - boîte à fusibles et relais

Boîte de relais 2

2000-2003

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

2003-2006

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro Ampères [A] Description
1 7,5 2000-2003 : Système de contrôle de la stabilité du véhicule
Relais
R1
R2 (ABS MTR)
R3 (SOL ABS)

Botte

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

  1. ECU et moteur de commande du toit ouvrant
  2. LHD : ECU de la porte du passager avant
    RHD : ECU de la porte du conducteur
  3. ECU de la porte arrière droite
  4. Amplificateur à composantes stéréo
  5. 2003-2006 : ECU d’une caméra de télévision
  6. 2003-2006 : Renforcement de la climatisation
  7. Tuner stéréo à composantes
  8. Navigation ECU
  9. Relais de commande du pare-soleil arrière
  10. 2000-2004 : Émetteur-récepteur téléphonique et relais de haut-parleur
    2004-2006 : contrôle de la ceinture par l’ECU Sécurité
  11. Boîte à fusibles
  12. Sonar Mudline ECU
  13. ECU porte arrière gauche
  14. LHD : porte conducteur ECU
    RHD : ECU de la porte du passager avant
  15. Bloc de connexion

Schéma de la boîte à fusibles du coffre

Retirez la doublure du côté gauche de la chaussure et ouvrez le couvercle.

Lexus LS 430 (XF30) (2000-2006) - boîte à fusibles

Numéro Ampères [A] Description
1 7,5 Système d’aide au stationnement Lexus , système de suspension pneumatique à modulation électronique, système antivol, TEL
2 7,5 Système audio, TEL
3 7,5 Système de climatisation arrière, Système antivol, Lumière de coffre, Refroidissement arrière sièges
4
5 7,5 Système de climatisation arrière, filtre à air
6 20 2000-2003 : chauffage places
30 2003-2006 : chauffage places système de climatisation places
7 15 Parapluie
8 7,5 Éclairage de la plaque d’immatriculation
9 20 2000-2003 : Système de verrouillage électrique des portes, vitres électriques, système de verrouillage des portes, feux de courtoisie des portes.
30 2003-2006 : Toit ouvrant
10 10 Système d’ouverture du carburant, système de fermeture du couvercle du coffre
11 20 2000-2003 : Système de verrouillage électrique des portes, vitres électriques, système de verrouillage des portes, feux de courtoisie des portes.
30 2003-2006 :
LHD : système audio
30 2003-2006 :
RHD : Système sièges électriques
12 30 LHD : Système sièges électriques
13 30 Système places électrique
14 30 Système places électrique
Relais
R1 Accessoires (L-ACC)
R2 Allumage (L-IG1)
R2 Pare-soleil (RR S/SHADE)
voir aussi:  Lexus GS 300 (S140) (1991-1997) - boîte à fusibles et relais
