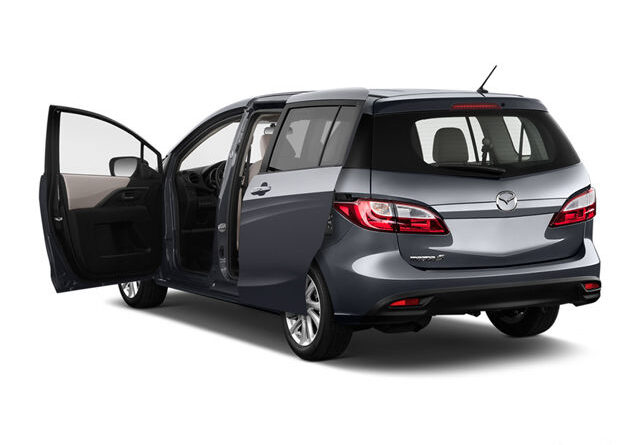

Schémas de fusibles et boîtes à relais – Mazda 5
S’applique aux véhicules fabriqués au fil des ans :
2016, 2017, 2018.
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
| 1 | 50 | Pour la protection de plusieurs circuits |
| 2 | 30 | Ventilateur de refroidissement |
| 3 | 30 | Climatisation |
| 4 | 40 | Système de contrôle du moteur |
| 5 | – | – |
| 6 | 40 | ABS ;
DSC. |
| 7 | – | – |
| 8 | 20 | Système de commande de la boîte de vitesses |
| 9 | 40 | Climatisation |
| 10 | – | – |
| 30 | Climatisation | |
| 11 | 60 | Pour la protection de plusieurs circuits |
| 12 | 40 | Pour la protection de plusieurs circuits |
| 13 | 30 | Ventilateur de refroidissement |
| – | – | |
| 14 | – | – |
| 15 | 80 | Direction assistée |
| 16 | 15 | Phares antibrouillard*[19659063 |
| 17 | 20 | Serrure de porte électrique |
| 18 | 20 | Fourniture de fenêtres |
| 19 | – | – |
| – | – | |
| 20 | 20 | Phare de route |
| 21 | 10 | Système de contrôle du moteur |
| 22 | 10 | Feux de signalisation |
| 23 | 20 | Pompe à carburant |
| 24 | 10 | Attention à l’étincelle ;
Indicateurs de direction. |
| 25 | 15 | Lumières aériennes |
| 26 | 15 | Feux arrière ;
Feux de stationnement ; Eclairage de la plaque d’immatriculation. |
| 27 | 10 | Climatisation |
| 28 | 20 | ABS ;
Système de contrôle de la stabilité dynamique. |
| – | – | |
| 29 | 20 | Toit ouvrant* |
| – | – | |
| 30 | – | – |
| – | – | |
| 31 | 15 | Corne |
| – | – | |
| 32 | – | – |
| 33 | 7,5 | Éclairage du tableau de bord |
| 34 | 25 | Système de contrôle du moteur |
| 35 | 15 | Système de contrôle du moteur |
| 36 | – | – |
| 37 | 7,5 | Dégivrage des miroirs |
| 38 | 25 | Dégivreur de lunette arrière |
| 39 | 15 | Pare-brise (gauche) |
| 40 | 15 | Feux de croisement (droite) |
| * Certains modèles | ||
Boîte à fusibles dans l’habitacle (côté passager)
| Numéro | Ampères [A] | Description |
| 1 | 30 | Fourniture de fenêtres |
| 2 | – | – |
| 3 | 10 | Système de contrôle du moteur |
| 4 | 20 | Système de contrôle du moteur |
| 5 | – | – |
| 6 | 15 | Prises pour accessoires (compartiment à bagages) |
| 7 | 5 | Système de commande de la boîte de vitesses |
| 8 | 15 | Prises accessoires (tableau de bord) |
| 9 | 7,5 | Alimentation électrique des rétroviseurs latéraux |
| 10 | 10 | Climatisation |
| 11 | 25 | Essuie-glaces et lave-glaces |
| 12 | 15 | Essuie-glace arrière |
| 13 | – | – |
| 14 | 10 | Groupe d’instruments |
| 15 | 10 | Airbag |
| 16 | 15 | Chauffage des sièges* |
| 17 | – | – |
| 18 | 5 | Direction assistée |
| 19 | 15 | Système de contrôle du moteur |
| *certains modèles | ||
