Mazda 6 (2018-2020) – Boîte à fusibles

Mazda 6 (2018-2020) – Boîte à fusibles

Mazda 6 GJ1/GL – diagramme de la boîte à fusibles

Année de fabrication : 2018, 2019, 2020.

Fusible de l’allumeur (prise de courant) dans la Mazda 6 é #9 « F.OUTLET » (« R.OUTLET1 » à partir de 2018), #14 (à partir de 2018) « R.OUTLET2 » dans la boîte à fusibles de l’habitacle et le fusible #52 « R.OUTLET2 » (« OUTLET » à partir de 2018). ) dans la boîte à fusibles du compartiment moteur.

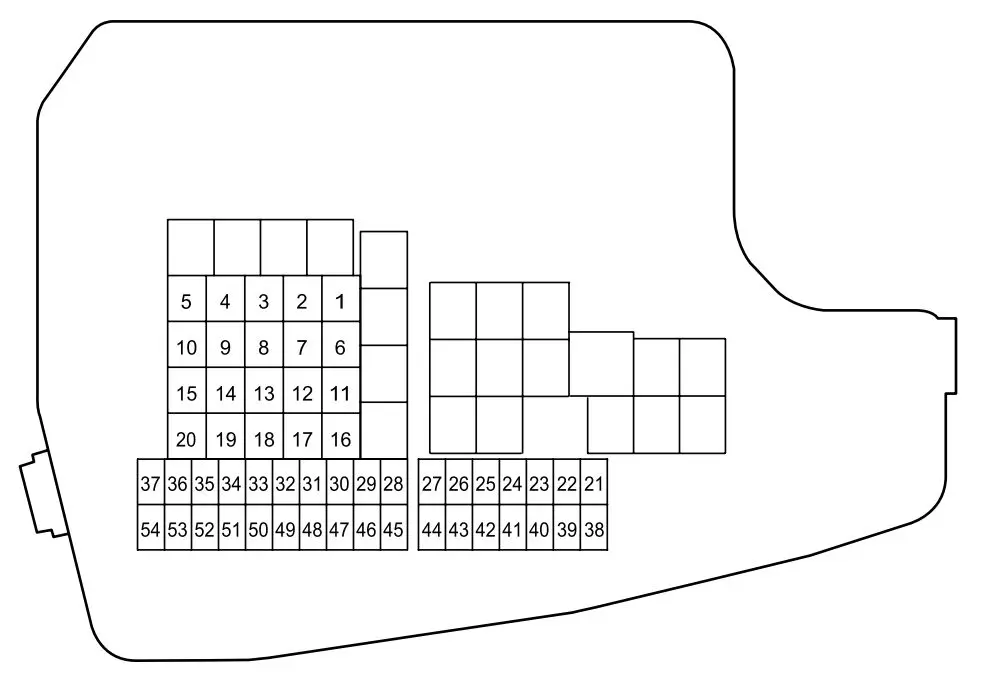

Compartiment moteur

Affectation des fusibles du compartiment moteur (2018, 2019, 2020)

Non. Nom Ampères [A] Description
1 AUDIO
REG DCDC
30 A 2018 :

Système audio (certains modèles) ;

Pour protéger plusieurs circuits ;

2019-2020 :

Système audio.

2 IG2 30 A Pour la protection de plusieurs circuits
3 INJECTEUR
ENG. SUB
30 A Système de gestion du moteur (certains modèles)
4 SCR1 EVVT 20 A Système de gestion du moteur (certains modèles)
5 P. FENÊTRE 1 30 A Vitres électriques
6 IG1 2 30 A Pour la protection de plusieurs circuits
7
8 ADD FAN DE 50 A Ventilateur de refroidissement (certains modèles)
9 DEFOG 40 A Désembuage de la lunette arrière
10 DCDC DE 40 A Pour la protection de plusieurs circuits (certains modèles)
11 EPB R 20 A Frein de stationnement électrique (EPB) (RH)
12 EPB L 20 A Frein de stationnement électrique (EPB) (gauche)
13 CABINE.+B 50 A Pour la protection de plusieurs circuits
14 FAN GE 30 A Ventilateur de refroidissement (certains modèles)
15 ENG.MAIN 40 A Système de contrôle du moteur
16 ABS/DSC M 50 A ABS ;

Système de contrôle dynamique de la stabilité (DSC).

17 CHAUFFEUR 40 A Climatisation
18 WIPER 20 A Essuie-glace et lave-glace
19 FAN DE 50 A Ventilateur de refroidissement (certains modèles)
20 ADD FAN GE 30 A Ventilateur de refroidissement (certains modèles)
21 MOTOR3 15 A Système de contrôle du moteur
22 MOTOR2 15 A Système de contrôle du moteur
23 AUDIO2 7,5 A Système de sonorisation
24 METER2 10 A 2018 :

Regroupement des instruments (certains modèles)

2019-2020 :

Non utilisé

25 SRS1 7,5 A Airbag
26 METRE 1 10 A Groupe d’instruments
27 MOTEUR IG1 7,5 A Système de contrôle du moteur
28 AT 15 A Système de contrôle de la transmission (certains modèles) ;

Commutateur d’allumage.

29 H/NETTOYAGE 20 A 2018 :

Lave-phares (certains modèles)

2019-2020 :

Non utilisé

30 A/C 7,5 A Climatisation
31 SUR LA POMPE 15 A 2018 :

Système de contrôle de la transmission (certains modèles) ;

2019-2020 :

Non utilisé.

32 CORNE 15 A Corne
33 R. WIPER 15 A 2018 :

Essuie-glace arrière (certains modèles) ;

Système anti-vol (certains modèles) ;

2019-2020 :

Système anti-vol.

34 H/L HI 20 A Phare de route
35
36 WIPER. DEI 20 A Dégivreur de pare-brise (certains modèles)
37 ENG.+B 7,5 A Système de contrôle du moteur
38 BASSE H/L L 15 A Feux de croisement (gauche)
39 SIGNIFICATION 5 A 2018 :

Système de contrôle du moteur (certains modèles) ;

2019-2020 :

Non utilisé.

40 ENGINE 1
MOTOR4
15 A Système de contrôle du moteur
41 C/U IG1 15 A 2018 :

Pour la protection de plusieurs circuits ;

2019-2020 :

Système de contrôle du moteur.

42 ST.HEATER 15 A Volant chauffant (certains modèles)
43
44 AUDIO 1 25 A Système de sonorisation
45 ABS/DSC S 30 A ABS ;

Système de contrôle dynamique de la stabilité (DSC).

46 POMPE À CARBURANT 15 A Système d’alimentation en carburant (certains modèles)
47 AVERTISSEMENT SUR LE CARBURANT 25 A Chauffage au carburant (certains modèles)
48 TAIL 15 A Feux arrière ;

Éclairage de la plaque d’immatriculation.

49 SCR2
POMPE A CARBURANT2
25 A 2018 :

Système de contrôle du moteur (certains modèles) ;

2019-2020 :

Système d’alimentation en carburant (certains modèles).

50 DANGER 25 A 2018 :

Lumières d’urgence ;

Les clignotants ;

Feux de position ;

2019-2020 :

Lumières d’urgence ;

Les clignotants ;

Feux de position latéraux avant ;

Feux de stationnement.

51 H/L LOW R 15 A Feux de croisement (droite)
52 SORTIE 25 A 2018 :

Non utilisé ;

2019-2020 :

Fentes pour accessoires.

53 STOP 10 A 2018 :

Feux de freinage ;

Feux antibrouillard arrière (certains modèles) ;

2019-2020 :

Feux de freinage.

54 CHAMBRE 25 A 2018 :

Pour la protection de plusieurs circuits ;

2019-2020 :

Lumière au-dessus de la tête (intérieur).

Compartiment passagers

Affectation des fusibles de l’habitacle (2018, 2019, 2020)

Non. Nom Ampères [A] Description
1 P.SEAT D 30 A Chaise électrique
2 P.SEAT P1 30 A Chaise électrique
3 R.SEAT W1 20 A Chauffe-siège
4 P.FENÊTRE2 25 A Vitres électriques
5 SRS2/ESCL 15 A 2018 :

Verrouillage électrique du volant ;

2019-2020 :

Non utilisé.

6 D.LOCK 25 A Serrures électriques des portes
7 GUERRE DES SIÈGES 20 A Chauffage des sièges
8 SUNROOF 10 A Toit ouvrant
9 R.OUTLET1 15 A 2018 :

Fentes pour accessoires ;

2019-2020 :

Non utilisé.

10 MIRROR 7,5 A Rétroviseur à commande électrique
11 AT IND 7,5 A Indicateur de changement de vitesse HV
12 INTERIEUR1 15 A Pour la protection de plusieurs circuits
13 INTERIEUR2 10 A 2018 :

Pour la protection de plusieurs circuits ;

2019-2020 :

Lumière du haut.

14 R.OUTLET2 15 A Prises d’accessoires
15 USB 7,5 A Prise d’alimentation USB
16 SCR3 15 A 2018 :

Système de contrôle du moteur ;

2019-2020 :

Non utilisé.

17 SCR4 15 A 2018 :

Système de contrôle du moteur ;

2019-2020 :

Non utilisé.

18 AUDIO3 15 A Système de sonorisation
19 R.SHADE 7,5 A 2018 :

Pare-soleil arrière ;

2019-2020 :

Non utilisé.

20 M.DEF 7,5 A Miroir de dégivrage
21
