Mazda CX-9 (2021) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Mazda CX-9

S’applique aux véhicules fabriqués dans les années:

2021.



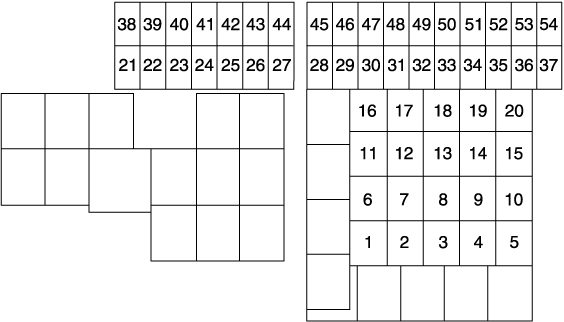

Boîte à fusibles (compartiment moteur)



Nombre Ampères [A] La description
1 20 A Dégivreur d’essuie-glace (Certains Modèles)
2 30 A Pour la protection de divers circuits
3 30 A Système de contrôle du moteur
4
5 30 A
6 30 A Siège électrique (Certains Modèles)
7
8 20 A Système de contrôle du moteur
9 40 A Désembuage de lunette arrière
10 20 A Volant chauffant (Certains Modèles)
11 40 A Climatiseur
12 20 A Frein de stationnement électrique (EPB) (LH)
13 40 A Système audio
14 20 A Frein de stationnement électrique (EPB) (RH)
15 40 A Système de contrôle du moteur
16 50 A ABS, système de contrôle dynamique de la stabilité
17 50 A Pour la protection de divers circuits
18 20 A Essuie-glace et lave-glace avant
19 40 A Climatiseur
20
21 7,5 A Système de contrôle du moteur
22 15 A Pour la protection de divers circuits
23 15 A Phare de croisement (LH)
24 15 A
25 15 A Système de contrôle du moteur
26 15 A Système de contrôle du moteur
27 15 A Système de contrôle du moteur
28 15 A Système de contrôle de la boîte-pont, contacteur d’allumage
29 20 A
30 7,5 A Climatiseur
31 15 A
32 10 A Feux de freinage
33 15 A Essuie-glace de lunette arrière, système antivol (Certains Modèles)
34 20 A Phare feux de route
35 15 A Phare de croisement (droit)
36 15 A Phares antibrouillard (Certains Modèles)
37 7,5 A Système de contrôle du moteur
38 7,5 A Système audio (Certains Modèles)
39 10 A Pour la protection de divers circuits
40 15 A
41 10 A Groupe d’instruments
42 7,5 A Airbag
43 10 A Système audio (Certains Modèles)
44 25 A Système audio
45 30 A ABS, système de contrôle dynamique de la stabilité
46 15 A Système de passerelle
47 15 A Système audio
48 15 A Feux de stationnement
49 25 A Système de carburant
50 25 A Feux de détresse, Clignotants, Feux arrière
51 15 A Lumières allumées toute la journée
52 15 A Prises pour accessoires (Certains Modèles)
53 15 A Corne
54 25 A Pour la protection de divers circuits
voir aussi:  Mazda 5 (2006) - boîte à fusibles et relais

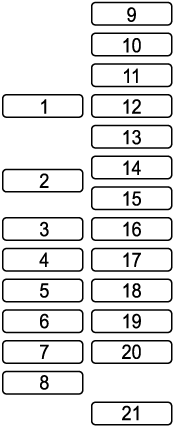

Boîte à fusibles dans l’habitacle (côté gauche)

Nombre Ampères [A] La description
1 30 A Siège électrique (Certains Modèles)
2 30 A Vitres électriques
3 15 A Prises accessoires
4 25 A Vitres électriques
5 20 A Hayon électrique (Certains Modèles)
6 25 A Verrouillage électrique des portières
7 20 A siège chauffant (Certains Modèles)
8 15 A Attelage de remorque (Certains Modèles)
9 10 A Toit ouvrant (Certains Modèles)
10 15 A Système audio
11 7,5 A Système de contrôle du moteur
12 7,5 A Rétroviseur à commande électrique
13 7,5 A Indicateur de changement de vitesse AT
14 15 A Prises accessoires
15 15 A Prises pour accessoires (Certains Modèles)
16 15 A Prise d’alimentation USB (Certains Modèles)
17 7,5 A Désembueur de rétroviseur (Certains Modèles)
18 20 A siège chauffant (Certains Modèles)
19 15 A Système audio
20 30 A Siège électrique (Certains Modèles)
21 30 A Siège électrique (Certains Modèles)
