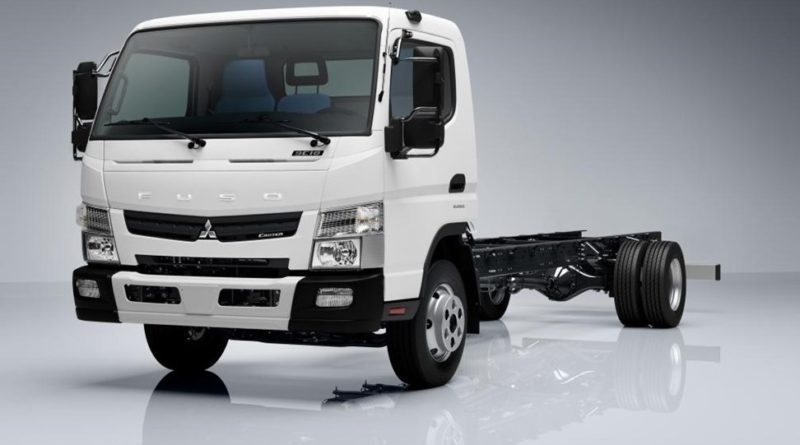

Mitsubishi Fuso Canter 8 (2012-2020) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Mitsubishi Fuso Canter 8

S’applique aux véhicules fabriqués dans les années:

2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

En raison de la grande variété de modifications produites, il n’y a pas de description générale unique des fusibles et des relais.



Boîte à fusibles dans la cabine


La boîte à fusibles et relais est située à l’intérieur du panneau inférieur devant le siège passager. Retirez le couvercle de protection pour accéder

Nombre La description
F01 Démarreur 10A
F02 Réserve 10A
F03 10A airbag ECU SRS
F04 Alimentation auxiliaire 10A (IGN)
F05 30A Lève-vitre électrique (conducteur)
F06 10A Feu arrière gauche, remorque
F07 Lève-vitre électrique 30A (assistant conducteur)
F08 Phare de remorque 20A (feux de brouillard arrière, feux de recul)
F09 10A Tableau de bord ;

Interrupteur composite ;

Connecteur diagnostique.

F10 30A ISS (ECU)
F11 Ventilateur de climatiseur 30A
F12 Système audio 15A;

Eclairage intérieur du véhicule.

F13 Contacteur d’allumage 10A;

ISS (ECU)

F14 Signal 10A
F15 Système audio 10A
F 16 Allume-cigare 20A
F17 Réchauffeur de carburant 20A
F18 Calculateur ABS 10A
F19 Calculateur moteur 15A
F20 10A ECU (IGN, ISS)
F21 Réserve 10A
F22 15A Tableau de bord ;

Climatiseur;

Relais de climatisation arrière.

F23 10A Feu arrière droit de remorque
F24 10A DUONIC ECU
F25 Alimentation auxiliaire 10A (ACC)
F26 Alimentation auxiliaire 10A (BAT)
F27 20A Feu stop remorque
F28 Calculateur moteur 15A
F29 20A SCR
F30 20A SCR
F31 Moteur 20A ECU
F32 Compresseur de climatisation 10A
F33 réserve
F34 Pompe à essence 15A
F35 réserve
F36 20A DUONIC ECU
F37 10A Ventilateur arrière
F38 Ventilateur condenseur arrière 15A
F39 réserve
F40 Ventilateur condenseur 20A
F41 Groupe hydraulique 30A
F42 Alternateur 10A (uniquement véhicules avec correcteur de batterie)
F43 réserve
voir aussi:  Mitsubishi Colt 5 (1994-2002) - boîte à fusibles et relais



Boîte à fusibles à côté de la batterie


Un cube supplémentaire est monté à l’extérieur de la voiture à côté de la batterie.


Schéma et décodage
HF01 – 140A SAM HF02
– Réserve
HF03 – 80A SAM
HF04 – Réserve
HF05 – 60A Calculateur Rétro-éclairage
HF06 – 40A Relais d’allumage
HF07 – Réserve
HF08 – 50A Groupe hydraulique
HF21 – Réserve
HF22 – 40A SAM
