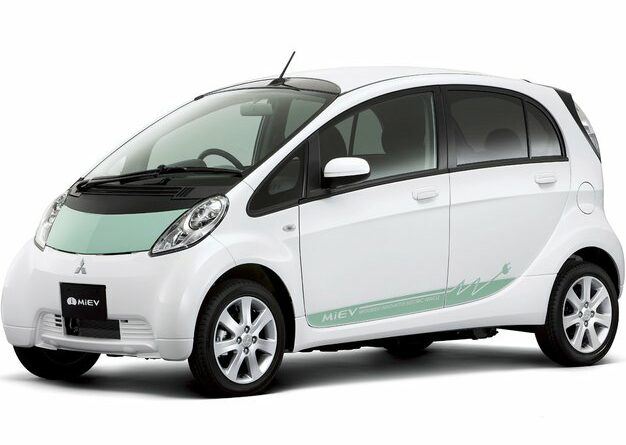

Schémas des boîtes à fusibles et relais – Mitsubishi i-MiEV
S’applique aux véhicules fabriqués dans les années :
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Boîte à fusibles du tableau de bord
La boîte à fusibles dans l’habitacle est située sous le tableau de bord devant le siège du conducteur dans la position indiquée sur l’illustration. Appuyez sur la languette (A) et retirez le couvercle du fusible (B).
| Nombre | La description | Ampères [A] |
|---|---|---|
| 1 | Feu arrière (gauche) | 7.5 |
| 2 | Allume-cigare / prise accessoire | 15 |
| 3 | – | – |
| 4 | Entrée | 7.5 |
| 5 | Amplificateur de système audio | vingt |
| 6 | – | – |
| 7 | Feu arrière (droit) | 7.5 |
| 8 | Rétroviseurs extérieurs | 7.5 |
| 9 | Unité de commande (unité de moteur électrique) | 7.5 |
| 10 | Unité de contrôle | 7.5 |
| 11 | Feu antibrouillard arrière | dix |
| 12 | Verrouillage centralisé des portes | 15 |
| 13 | Lampe de salle | dix |
| 14 | Essuie-glace arrière | 15 |
| 15 | Mètre | 7.5 |
| 16 | Relais | 7.5 |
| 17 | Siège chauffant | vingt |
| 18 | Option | dix |
| 19 | Rétroviseur extérieur chauffant | 7.5 |
| 0 | Essuie-glaces | vingt |
| 21 | Feux de recul | 7.5 |
| 22 | Désembuage | 30 |
| 23 | Chauffe-eau | 30 |
| 24 | Batterie auxiliaire | 30 |
| 25 | Radio | dix |
| 26 | Unité à commande électronique | 15 |
| 27 | Unité à commande électronique | 7.5 |
Boîte à fusibles dans le compartiment moteur
Il y a un bloc de fusibles sous le capot, comme illustré. Appuyez sur la languette (A) et retirez le couvercle.
| Nombre | La description | Ampères [A] |
|---|---|---|
| 1 | – | – |
| 2 | Batterie auxiliaire | 30 |
| 3 | Commutateur de moteur électrique | 40 |
| 4 | Moteur de ventilateur de radiateur | 40 |
| 5 | Commande de lève-vitre électrique | 40 |
| 6 | Frein à dépression électrique | 30 |
| 7 | Commande du bloc moteur électrique | 15 |
| 8 | Feux stop | 15 |
| 9 | Phares antibrouillard avant | 15 |
| 10 | Pompe à eau (unité avec moteur électrique) | 15 |
| 11 | Un atterrissage | dix |
| 12 | Clignotant d’avertissement | dix |
| 13 | klaxon | dix |
| 14 | Lumières allumées toute la journée | dix |
| 15 | Moteur du ventilateur de refroidissement de la batterie de traction | 15 |
| 16 | Pompe à eau (climatisation) | dix |
| 17 | Feu de croisement (droit) | vingt |
| 18 | Feu de croisement (gauche) | vingt |
| 19 | Feu de route (droit) | dix |
| 20 | Phare longue portée (gauche) | dix |
