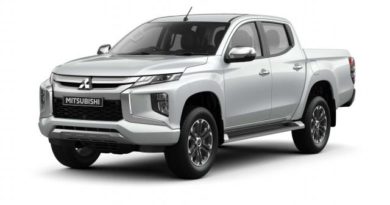

Schémas des boîtes à fusibles et relais – Mitsubishi L200
S’applique aux véhicules fabriqués dans les années:
2015, 2016, 2017, 2018, 2019.
L’ allume-cigare (prise de courant) du Mitsubishi L200 est géré par le fusible n° 2 (allume-cigare) et n° 6 (prise accessoire) dans la boîte à fusibles du tableau de bord.
Boîte à fusibles dans le tableau de bord
| Nombre | La description | Ampères [A] |
|---|---|---|
| 1 | Feu arrière gauche | 7.5 |
| 2 | Briquet | 15 |
| 3 | La bobine d’allumage | 10 |
| 4 | Entrée | 7.5 |
| 5 | Toit ouvrant | 20 |
| 6 | Prise accessoire | 15 |
| 7 | Feu arrière droit | 7.5 |
| 8 | Rétroviseurs extérieurs électriques | 7.5 |
| 9 | Unité de commande du moteur | 7.5 |
| 10 | Unité de contrôle (ECU) | 7.5 |
| 11 | Phares antibrouillard avant | 10 |
| 12 | Serrure centrale | 15 |
| 13 | Éclairage intérieur | 15 |
| 14 | Essuie-glaces de lunette arrière | 15 |
| 15 | Tableau de bord | 10 |
| 16 | Relais | 7.5 |
| 17 | Sièges chauffants | 20 |
| 18 | Choix | 10 |
| 19 | Rétroviseurs extérieurs chauffants | 7.5 |
| 20 | Essuie-glaces | 20 |
| 21 | Indicateurs de direction | 7.5 |
| 22 | Désembuage | 30 |
| 23 | Chauffage | 30 |
| 24 | Réglage du siège | 40 |
| 25 | Radio | 10 |
| 26 | Unité de contrôle (ECU) | 20 |
Boîte à fusibles dans le compartiment moteur
| Nombre | La description | Ampères [A] |
|---|---|---|
| SBF1 | Fusible (+ B) | 30 |
| SBF2 | abdos | 15 |
| SBF3 | Commutateur d’allumage | 40 |
| SBF4 | Vitres électriques | 30 |
| BF1 | Vide | – |
| BF2 | CC-CC (audio) | 30 |
| F1 | Feu de croisement (gauche) | 15 |
| F2 | Feu de croisement (droit) | 15 |
| F3 | Phare longue portée (gauche) | 10 |
| F4 | Phare longue portée (droit) | 10 |
| F5 | Corne | 10 |
| F6 | Phares antibrouillard avant | 10 |
| F7 | Lumières allumées toute la journée | 15 |
| F8 | Moteur de ventilateur de radiateur | 20 |
| F9 | V/F | 20 |
| F10 | Vide | – |
| F11 | Lave-phares | 20 |
| F12 | Feux stop | 15 |
| F13 | La bobine d’allumage | 10 |
| F14 | Commande moteur | 7.5 |
| F15 | Alternateur | 7.5 |
| F 16 | Lumières d’urgence | 15 |
| F17 | Transmission automatique | 20 |
| F18 | Climatisation | 20 |
| F19 | ETV ;
Réchauffeur de conduite de carburant. |
15
20 |
| F20 | Entrée | 7.5 |
| F21 | Vide | – |
| F22 | Pompe à carburant | 15 |
| F23 | Moteur | 20 |
| F24 | Vide | – |
| # 1 | réserve | 20 |
| # 2 | réserve | 30 |
