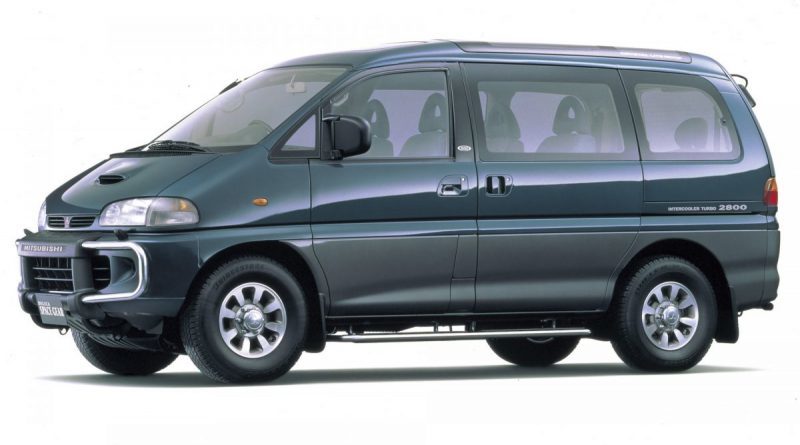

Mitsubishi L400 (1994-2006) – boîte à fusibles et relais

Schémas des boîtes à fusibles et relais – Mitsubishi L400

S’applique aux véhicules fabriqués dans les années:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.



Boîte à fusibles et relais dans l’habitacle

Il est situé en bas à gauche du tableau de bord.

La description

1 Klaxon 10A
2 Chauffage 10A
3 Allume-cigare 15A
4 10A Système de contrôle de transmission automatique
5 20A Volets roulants électriques (modèles conduite à droite)
6 Lunette arrière chauffante 20A
7 Sièges chauffants 15A (sauf modèles depuis 2000)
8 Outillage 10A
9 Lave-glace et essuie-glace 20A
10 15A ETACS et verrouillage centralisé (modèles conduite à droite à partir de 1998)
11 Ventilateur électrique 25A;

Chauffage avant.

12 Ventilateur de chauffage arrière 20A
13 Systèmes ECS et ABS 10A
14 10A feux de code arrière
15 10A Clignotants et feux de détresse
16  20A Prise pour connexion supplémentaire
17 Fenêtre arrière chauffée
18 Chauffage
19 Fusible de rechange
20 Fusible de rechange
21 Fusible de rechange
22 Fusible de rechange



  • R1 – Relais désembueur de lunette arrière
  • R2 – Relais du moteur du ventilateur de chauffage avant

Boîte de relais

Monté près de la boîte à fusibles.

La description

  • C-60X – Relais de verrouillage centralisé
  • C-61X – Relais – indicateur de direction et interrupteur d’alarme
  • C-62X – Relais de moteur de ventilateur de chauffage arrière
  • C-62X – Relais de mode haut du moteur du ventilateur de chauffage arrière
  • C-63X – Relais pour prise de raccordement chauffage d’appoint
  • C-64X – Relais de hayon
  • C-65X – Relais pour vitres électriques
voir aussi:  Mitsubishi Colt 5 (1994-2002) - boîte à fusibles et relais

Boîte à fusibles dans le compartiment moteur

Il est situé sur le côté droit du compartiment moteur.

La description

1 Feux de route 10A
2 Compresseur de climatisation 10 / 15A
3 Dimensions 10A (gauche) (modèles LHD)
3 Phares antibrouillard 15A (modèles avec conduite à droite)
4 Dimensions 10A (à droite pour les modèles à conduite à gauche)
5 10A Eclairage intérieur
6 15A Enregistreur de cassettes radio;

Prise pour connecter des équipements supplémentaires

7 10A Arrêt – signaux
8 20 / 30A Ventilateur électrique du condenseur avant
9 Ventilateur condenseur 10 / 15A côté électrique
10 Réchauffeur de conduite de carburant 15A (modèles à conduite à gauche)
10 Balais d’essuie-glace chauffants 15A (modèles avec conduite à droite)
11 Alarme 10A
12 Refroidisseur intermédiaire d’air de suralimentation 20A
13 30A Vitres électriques;

Serrure centrale.

14 Système ABS 50A
15 40A Éclairage extérieur
16 30A Toit ouvrant électrique et toit ouvrant
17 Générateur 100A
18 batterie 80A, batterie

La description

  • ALTERNATEUR – générateur
  • COMPRESSEUR DE CLIMATISATION – Compresseur de climatisation
  • CONDENSOR FAN FRONT – Condenseur avec ventilateur avant
  • CONDENSEUR RAER FRONT – Condenseur avec ventilateur arrière
  • HEAD LIGHT – Relais de phare
  • KLAKSON – Relais de signalisation
  • VENTILATEUR INTERCOOLER – Relais ventilateur intercooler
  • FEU ANTIBROUILLARD – Relais feu antibrouillard avant
  • WIPER DE-ICER – Relais pour laveuse et réchauffeur

Des fusibles réalisés sous la forme d’un fusible haute puissance peuvent également être installés sur la borne positive de la batterie.
